当前位置：首页 > 产品展示 > 产品中心 >隔膜泵 >QBY塑料气动隔膜泵

点击放大

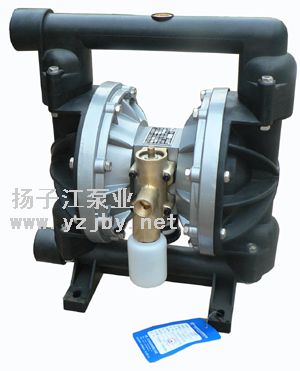

产品名称：QBY塑料气动隔膜泵

产品型号：

产品特点：永嘉县扬子江泵业有限公司为你提供QBY塑料气动隔膜泵,QBY塑料气动隔膜泵规格,QBY塑料气动隔膜泵介绍,QBY塑料气动隔膜泵价格等资料

QBY塑料气动隔膜泵的详细资料：

QBY气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生　产，共有八种规格直径：￠10mm(3/8")、￠15mm(1/2")、￠25mm(1")、￠40mm(11/2")、￠50mm(2")、￠65mm(21/2")、￠80mm(3")、￠100mm(4")。四种材质、铝合金、铸铁、工程塑料、不锈钢。根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。自1986年投产以来，已被国内一千多家石油、化工、电子、陶纺织系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取的了满意的效果。
QBY气动隔膜泵主要特点
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞，通过性能好，允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
QBY气动隔膜泵主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。　
QBY气动隔膜泵结构简图

QBY气动隔膜泵性能参数表

型号

Model 1
流量

Dischage
(m3/h)
扬程

Head
(m)
出口压力
Exit
Pressure
(kgf/cm2)
吸程
Sucked
lift
(m)
大允许颗粒直粒
Max grain D
大供气压力
Max
Pressure
(kgf/cm2)
大空气
消耗量
Max air
consumption
(m3/min)
材 料 Materials
铝
ZL104
不锈钢
1Cr18Ni9Ti
铸铁
HT200
增强
聚丙烯
Enhanced
Polypropy lene
QBY-10
0～0.8
0～50
6
5
1
7
0.6
★
★
★
★
QBY-15
0～1
0～50
6
5
1
7
0.3
★
★
★
★
QBY-25
0～2.4
0～50
6
7
2.5
7
0.6
★
★
★
★
QBY-40
0～8
0～50
6
7
4.5
7
0.6
★
★
★
★
QBY-50
0～12
0～50
6
7
8
7
0.9
★
★
★
/
QBY-65
0～16
0～50
6
7
8
7
0.9
★
★
★
/
QBY-80
0～24
0～50
6
7
10
7
1.5
★
★
★
/
QBY-100
0～30
0～50
6
7
10
7
1.5
★
★
★
/

Note:★-有 have /-无 without
工作原理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀 3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

订货须知:
一、①塑料气动隔膜泵产品名称与型号②塑料气动隔膜泵口径③塑料气动隔膜泵扬程（m）④塑料气动隔膜泵流量⑤塑料气动隔膜泵电机功率（KW）⑥塑料气动隔膜泵转速（r/min）⑦塑料气动隔膜泵电压〔V〕⑧塑料气动隔膜泵吸程（m）⑨塑料气动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的塑料气动隔膜泵产品型号，请按塑料气动隔膜泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们扬子江泵业的技术专家为您审核把关。
感谢您访问我们扬子江泵业的网站【www.yzjby.net】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
