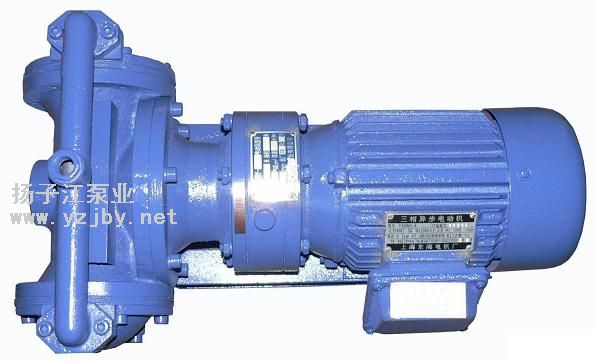

产品名称:DBY型电动隔膜泵

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供DBY型电动隔膜泵,DBY型电动隔膜泵规格,DBY型电动隔膜泵介绍,DBY型电动隔膜泵价格等资料

DBY型电动隔膜泵的详细资料:

DBY型电动隔膜泵】产品简介:

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY电动隔膜泵是本厂生产的一种新型输送机械,采用电动机通过减速机减速驱动,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能以抽光吸尽。其性能参数与德国的WLLDENPVMPS、美国的MARIOWPUMPS的相近。
       本厂目前已形成系列化生产,共有八种规格通径:
       φ 10mm( 3/8'' )
       φ 15mm ( 1/2'' )
       φ 25mm ( 1'' )
       φ 40mm ( 11/2'' )
       φ 50mm ( 2'' )
       φ 65mm ( 21/2'' )
       φ 80mm ( 3'')
       φ 100mm ( 4'' )
       五种材质:铸铁DBY电动隔膜泵、铝合金DBY电动隔膜泵、不锈钢DBY电动隔膜泵、氟塑料衬里DBY电动隔膜泵、流体衬胶DBY电动隔膜泵。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯F46等材质的隔膜片、密封球及密封球座,以满足不同客户的需要。DBY电动隔膜泵自投厂以来,已被国内外众多石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽用各种常规泵不能抽吸的介质,均取得了满意的效果。
        DBY电动隔膜泵注意事项:DBY电动隔膜泵工作时先打开出口阀,在工作时严禁关闭出口阀门。

【DBY型电动隔膜泵】型号意义:

【DBY型电动隔膜泵】产品特点:

1、不需灌引水,自吸能力达7米以上。
2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏;且泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等,可以满足不同客户的要求。
4、泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬胶、铝合金,电机可分普通电机、防爆电机、减速电机和电磁调速电机

【DBY型电动隔膜泵】技术参数:

   流量:0-20m3/h;
   扬程:30m;
   功率:0.37-4kw;
   转速:1450r/min;
   口径:10-100mm;
   温度:-15-+150℃;
   自吸高度:5-7m。

【DBY型电动隔膜泵】主要用途:

   1. 泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
   2. 泵吸油漆、树胶、颜料。
   3. 粘合剂和胶水、全部种类可用泵吸取。
   4. 各种瓦、瓷、砖器及陶器釉浆。
   5. 油井钻好后,用泵吸沉积物及灌浆。
   6. 泵吸各种乳剂和填料。
   7. 泵吸各种污水。
   8. 用泵为油轮,驳船清仓吸取仓内污水。
   9. 啤酒花及发酵粉稀浆、糖浆、糖蜜。
   10. 泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
   11. 各种橡胶浆。
   12. 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
   13. 各种剧毒、易燃、易挥发液体。
   14. 各种强酸、强碱、强腐蚀液体。
   15. 作为各种固液体分离设备的前级送压装置
         隔膜泵材质:铸铁、铝合金、不锈钢、、衬四氟 F46 、衬胶。
         隔膜片材质:丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚全氟乙烯F46。
         密封球材质:丁晴橡胶、氯丁橡胶、聚四氟乙烯、不锈钢、陶瓷。
         密封球座材质:丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯

【DBY型电动隔膜泵】性能曲线图:

【DBY型电动隔膜泵】工作原理模拟图:

【DBY型电动隔膜泵】结构图:



【DBY型电动隔膜泵】性能参数:

型号

流量
(m3/h)

吸程
(m)

扬程 (m)

出口压力
(kgf/cm2)

电动功率
/KW

使用温度

泵进出口

重量
kg

铸铁

不锈钢

DBY-10

0.5

3

30

3

1450/0.55

90

150

3/8" 丝扣

50

DBY-15

0.75

3

30

3

1450/0.55

90

150

1/2" 丝扣

50

DBY-25

3.5

4

30

3

1450/1.5

90

150

1" 丝扣

170

DBY-40

4.5

4

30

3

1450/2.2

90

150

11/2"丝扣

180

DBY-50

6.5

4.5

30

3

1450/4

90

150

50mm法兰

400

DBY-65

8

4.5

30

3

1450/4

90

150

65mm法兰

400

DBY-80

16

5

30

3

1450/5.5

90

150

80mm法兰

610

DBY-100

20

5

30

3

1450/5.5

90

150

100mm法兰

610

【DBY型电动隔膜泵】安装尺寸:



型号

A

A1

A2

A3

B

K

DN

D1

ф1

фd

h

H1

H2

DBY-25

900

75

160

300

180

550

25

75

11

17.5

110

315

620

DBY-40

900

75

160

300

180

550

40

100

14

17.5

110

315

620

DBY-50

960

140

250

370

240

550

50

110

14

17.5

85

360

820

DBY-65

960

140

250

370

240

550

65

130

14

17.5

85

360

820

DBY-80

900

110

0

700

390

800

80

150

17.5

17.5

130

470

980

DBY-100

900

110

0

700

390

800

100

150

17.5

17.5

130

470

980

【DBY型电动隔膜泵】如何正确选用膜片:

DBY型电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种: 1.丁晴隔膜;主要用于耐油场合。 2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶,专用于食品饮料的输送。

【DBY型电动隔膜泵】膜片材料的选择:

隔膜品种 介质种类

丁晴橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

食品橡胶

×

×



×

×



×

×



×



×



浓醋酸

×

×

×



浓氢氧化钠



无水氨



稀硝酸

×

×



硫酸



盐酸

×



磷酸

×

×



稀氢氧化钠



氨水

×





×

×



汽油



石油

×



四氯化碳





二硫化碳



×



乙醇



丙酮

×

×



甲酚

×



乙醛

×

×



乙苯

×

×



×



丁醇



丁二烯

×



乙烯

×

×



×

×

×



×

×

×





注:○——寿命较长、——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

 【DBY型电动隔膜泵】注意事项:

1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。 2.应及时加油,保持润滑系统正常运转。 3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。 4.被输送的介质及其温度应在泵材允许范围内。 5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
