产品名称:ZCQ型自吸式磁力泵

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供ZCQ型自吸式磁力泵,ZCQ型自吸式磁力泵规格,ZCQ型自吸式磁力泵介绍,ZCQ型自吸式磁力泵价格等资料

ZCQ型自吸式磁力泵的详细资料:

 【ZCQ型自吸式磁力泵】产品简介:

ZCQ型自吸式磁力泵是根据众用户的要求,在CQ型磁力泵的基础上吸取国外新技术,并经过本公司工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。

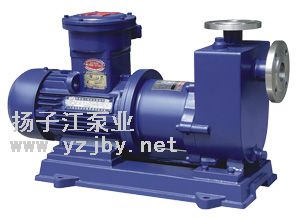

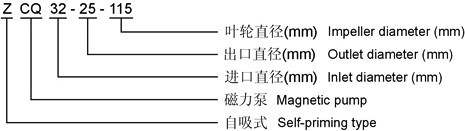

【ZCQ型自吸式磁力泵】型号意义:



【ZCQ型自吸式磁力泵】工作原理:

ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

【ZCQ型自吸式磁力泵】主要特点:

ZCQ型自吸式磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。

【ZCQ型自吸式磁力泵】产品用途:

ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。

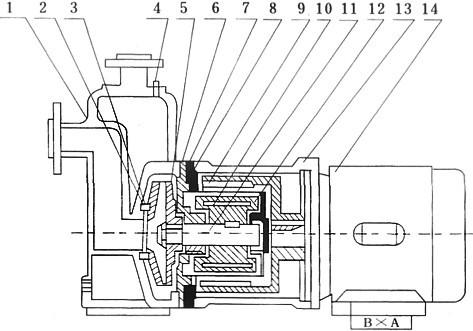

【ZCQ型自吸式磁力泵】结构图:

1

泵体

2

静环

3

动环

4

加水螺栓

5

叶轮

6

密封圈

7

隔板

8

隔离板

9

外磁钢总成

10

内磁钢总成

11

泵轴

12

轴套

13

联接架

14

电机

【ZCQ型自吸式磁力泵】性能参数:

口径

扬程
m

流量
L/min

电机功率
KW

转速
r/min

电压
V

自吸性能
m/3

进口
mm

出口
mm

ZCQ20-12-100

20

12

12

50

0.37

2900

220/380

4

ZCQ25-20-115

25

20

15

110

1.1

2900

380

4

ZCQ32-25-115

32

25

15

110

1.1

2900

380

4

ZCQ32-25-145

32

25

25

110

1.1

2900

380

4

ZCQ40-32-132

40

32

20

180

2.2

2900

380

4

ZCQ40-32-160

40

32

32

180

4

2900

380

4

ZCQ50-40-145

50

40

25

240

4

2900

380

4

ZCQ50-40-160

50

40

32

220

4

2900

380

4

ZCQ65-50-145

65

50

25

280

5.5

2900

380

4

ZCQ65-50-160

65

50

32

450

7.5

2900

380

4

ZCQ80-65-125

80

65

20

800

7.5

2900

380

4

ZCQ80-65-160

80

65

32

800

15

2900

380

4

注:泵体材质不锈钢(1Cr18Ni9Ti)

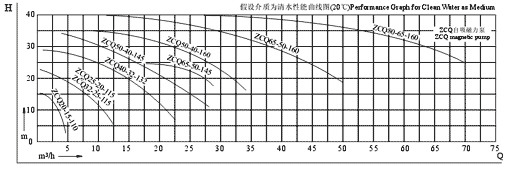

【ZCQ型自吸式磁力泵】性能曲线图:

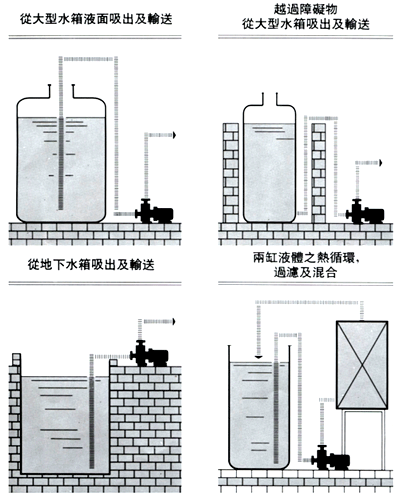

【ZCQ型自吸式磁力泵】安装示意图:

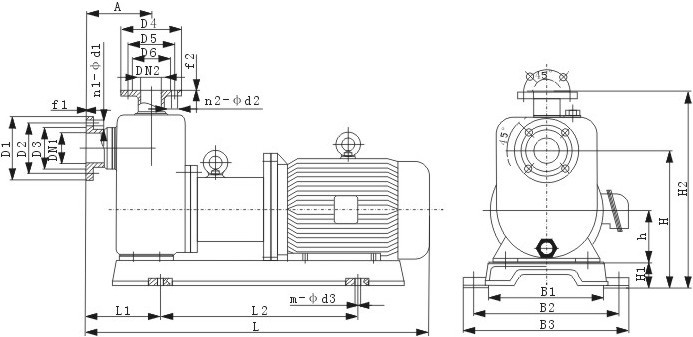

【ZCQ型自吸式磁力泵】安装尺寸图:



型号

A

B1

B2

B3

h

H

H1

H2

L

L1

L2

m-Φd

ZCQ20-15-110

90

150

198

225

60

225

54

315

410

90

210

4--Φ18

ZCQ25-20-115

100

180

250

280

80

240

60

350

550

120

285

4--Φ12

ZCQ32-25-115

100

180

250

280

80

240

60

350

550

120

285

4--Φ12

ZCQ32-25-145

105

180

250

280

80

255

60

360

555

130

285

4--Φ12

ZCQ40-32-132

105

200

270

310

90

265

60

375

610

130

350

4--Φ14

ZCQ40-32-160

115

260

320

360

112

295

60

420

685

170

305

4--Φ14

ZCQ50-40-145

115

260

320

360

112

295

60

420

685

170

305

4--Φ14

ZCQ50-40-160

115

260

320

360

112

295

60

420

685

170

305

4--Φ14

ZCQ65-50-145

145

280

345

390

132

315

60

440

760

210

360

4--Φ16

ZCQ65-50-160

150

280

345

390

132

345

60

475

775

185

360

4--Φ16

ZCQ80-65-125

170

280

345

390

132

446

60

510

80

220

360

4--Φ16

ZCQ80-65-160

180

350

420

470

160

480

100

650

1000

270

390

4--Φ18

【ZCQ型自吸式磁力泵】安装使用:

1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,后关闭吸入管阀门。

【ZCQ型自吸式磁力泵】使用注意事项:

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。

【ZCQ型自吸式磁力泵】故障原因及排除方法:

故障形式

产生原因

排除方法

自吸式磁力泵不出水

1.水泵反转

2.吸入管路漏气

3.泵体内未回储液或储液不足

4.电压太高,启动时内外磁打滑

5.吸程太高或吸入管路太长

改变电机接线

杜绝漏气

增加泵内储液量

调正电压

降低吸程或缩短管路

自吸式磁力泵出水不足

1.吸入管径太小

2.叶轮流道阻塞

3.扬程过高

4.转速太低

调换进水管

清洗叶轮

开大出水阀

恢复额定转速

自吸式磁力泵扬程过低

1.流量过大

2.转速太低

关小出水阀

恢复额转速

自吸式磁力泵噪音太大

1.轴严重磨损

2.轴套严重磨损

3.驱动磁钢杯与隔离套接触

更换泵轴

更换轴套

拆除泵头重新组装

自吸式磁力泵漏液

O型密封圈损坏

更换O型密封圈
