产品名称：CQ系列耐腐蚀磁力泵
产品型号：
产品特点：永嘉县扬子江泵业有限公司为你提供CQ系列耐腐蚀磁力泵,CQ系列耐腐蚀磁力泵规格,CQ系列耐腐蚀磁力泵介绍,CQ系列耐腐蚀磁力泵价格等资料
CQ系列耐腐蚀磁力泵的详细资料：
CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件 处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。 主要材料及用途 磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。

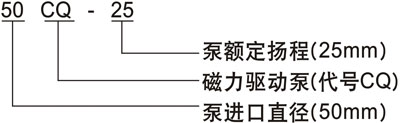

CQ型磁力驱动泵型号意义

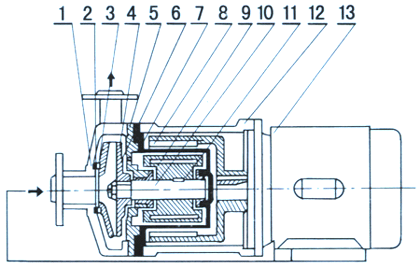

CQ型磁力驱动泵结构图
|
1
|
泵壳
|
2
|
静环
|
3
|
动环
|
4
|
叶轮
|
5
|
密封圈
|
6
|
隔板
|
7
|
隔离套
|
|
8
|
外磁钢总成
|
9
|
内磁钢总成
|
10
|
泵轴
|
11
|
轴套
|
12
|
联接架
|
13
|
电机
|
14
|
|

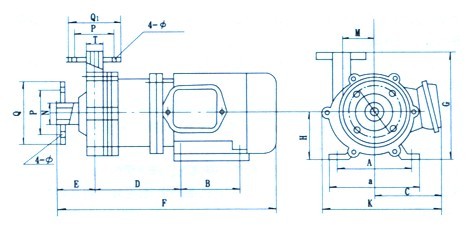

CQ型磁力驱动泵安装尺寸表
|
型号
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
j
|
a
|
k
|
m
|
n
|
机座 螺孔
|
p
|
p1
|
q
|
q1
|
φ
|
φ
|
管 子 连 接
|
|
08CQ-2
|
63
|
48
|
45
|
55
|
38
|
200
|
105
|
45
|
15
|
84
|
80
|
24
|
16
|
φ6
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
10CQ-3
|
63
|
48
|
45
|
55
|
38
|
200
|
105
|
45
|
15
|
84
|
80
|
24
|
16
|
φ6
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
14CQ-5
|
90
|
71
|
95
|
107
|
53
|
270
|
120
|
56
|
16
|
130
|
130
|
37
|
18
|
φ7
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
16CQ-8
|
90
|
70
|
80
|
125
|
55
|
320
|
160
|
65
|
18
|
115
|
140
|
40
|
22
|
φ11
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
20CQ-12
|
100
|
80
|
105
|
130
|
59.5
|
340
|
160
|
73
|
18
|
130
|
160
|
65
|
26
|
φ12
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
25CQ-15
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
-
|
160
|
240
|
71.5
|
-
|
φ12
|
75
|
65
|
100
|
90
|
120
|
10
|
法 兰 连 接
|
|
32CQ-15
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
205
|
90
|
-
|
160
|
240
|
71.5
|
-
|
φ12
|
90
|
75
|
120
|
100
|
12
|
10
|
|
|
32CQ-25
|
125
|
100
|
140
|
189.5
|
67.5
|
460
|
230
|
90
|
-
|
160
|
260
|
85
|
-
|
φ12
|
90
|
75
|
120
|
100
|
12
|
10
|
|
|
40CQ-20
|
140
|
120
|
155
|
235
|
75
|
545
|
220
|
100
|
-
|
180
|
290
|
78.5
|
-
|
φ12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
|
40CQ-32
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
φ12
|
100
|
90
|
130
|
120
|
14
|
14
|
|
|
50CQ-25
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
φ12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
|
50CQ-40
|
190
|
140
|
190
|
271
|
80
|
620
|
260
|
112
|
-
|
245
|
336
|
91
|
-
|
φ12
|
110
|
100
|
140
|
130
|
14
|
14
|
|
|
65CQ-25
|
216
|
140
|
200
|
305
|
90
|
695
|
300
|
132
|
-
|
280
|
350
|
91
|
-
|
φ12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
|
65CQ-35
|
216
|
140
|
200
|
360
|
76
|
720
|
292
|
120
|
-
|
280
|
350
|
90
|
-
|
φ12
|
130
|
110
|
160
|
140
|
14
|
14
|
|
|
80CQ-35
|
254
|
210
|
-
|
-
|
-
|
890
|
|
160
|
-
|
-
|
-
|
-
|
-
|
φ12
|
-
|
-
|
-
|
-
|
14
|
14
|
|
|
80CQ-50
|
254
|
210
|
-
|
-
|
-
|
890
|
|
160
|
-
|
-
|
-
|
-
|
-
|
φ12
|
-
|
-
|
-
|
-
|
14
|
14
|
CQ型磁力驱动泵安装使用
1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝 上。
2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记一致。
5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
CQ型磁力驱动泵使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。
5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向 窜动1.5～2mm时，应 更换轴承和轴向动环。
|
故障形式
|
产生原因
|
排除方法
|
|
泵不出水
|
1、水泵反转 | 改变电机接线 |
| 2、进水管道漏气 | 杜绝漏气 | |
| 3、泵腔蓄水太少 | 增加蓄水量 | |
| 4、电压太高，启动时联轴器打滑 | 调正电压 | |
| 5、吸程太高 | 降低砂安装位置 | |
|
流量不足
|
1、吸入管径太小 | 调换进水管 |
| 2、叶轮流道阻塞 | 清洗叶轮 | |
| 3、扬程过高 | 开大出水阀 | |
| 4、转速太低 | 恢复额定转速 | |
|
扬程过低
|
1、流量过大 | 关小出水阀 |
| 2、转速太低 | 恢复额定转速 | |
|
噪音太大
|
1、轴严重磨损 | 更换泵轴 |
| 2、轴套严重磨损 | 更换轴套 | |
| 3、驱动磁钢杯与隔离套接触 | 拆除泵头重新组装 | |
|
漏液
|
o型密封圈损坏 | 更换o型密封圈 |
CQ型磁力驱动泵性能参数表
|
型 号
|
口径（mm)
|
流量 （m3/h）
|
扬程 （m)
|
汽蚀余量 （npsh）r(m)
|
电机功率 （kw）
|
转速 （r/min) |
电源电压 （v)
|
|
|
进口
|
出口
|
|||||||
|
14CQ-5
|
14
|
10
|
1.2
|
5
|
6.0
|
0.12
|
2900
|
220/380
|
|
16CQ-8
|
16
|
12
|
1.8
|
8
|
6.0
|
0.18
|
220/380
|
|
|
20CQ-12
|
20
|
12
|
3
|
12
|
6.0
|
0.37
|
380
|
|
|
25CQ-15
|
25
|
20
|
5.4
|
15
|
6.0
|
1.10
|
380
|
|
|
32CQ-15
|
32
|
25
|
6.6
|
15
|
6.0
|
1.10
|
380
|
|
|
32CQ-25
|
32
|
25
|
4.8
|
25
|
5.5
|
1.10
|
380
|
|
|
40CQ-20
|
40
|
32
|
10.8
|
20
|
4.0
|
2.2
|
380
|
|
|
40CQ-32
|
40
|
32
|
11.5
|
32
|
4.0
|
4
|
380
|
|
|
50CQ-25
|
50
|
40
|
14.4
|
25
|
4.0
|
4
|
380
|
|
|
50CQ-40
|
50
|
40
|
13.2
|
40
|
4.0
|
4
|
380
|
|
|
50CQ-50
|
50
|
32
|
7.8
|
50
|
4.0
|
5.5
|
380
|
|
|
65CQ-25
|
65
|
50
|
16.8
|
25
|
4.0
|
5.5
|
380
|
|
|
65CQ-32
|
65
|
50
|
27
|
32
|
4.0
|
7.5
|
380
|
|
