立式玻璃钢液下泵结构及安装尺寸
点击次数:695 发布时间:2017/8/4 11:33:29

立式玻璃钢液下泵特点:
  SY型泵为立式玻璃钢液下泵、WSY型泵为立式玻璃钢液下旋涡泵、FSY型泵为立式玻璃钢液下离心泵。该泵因伸入贮罐、只要液体高于泵体,既可不灌液而起动送液,平盖板下设有泄漏孔。液体不会向贮罐外泄漏。

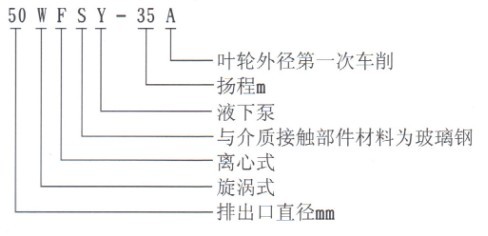

立式玻璃钢液下泵型号意义:


立式玻璃钢液下泵安装注意事项和维护 :
1、本泵要垂直安装,将泵的下盖板安装在贮罐法兰座上,开始运行前,先用手盘动联轴器,检查泵是有卡阻现象,转动是否灵活。
2、泵起动前八要贮罐中液体高于泵体即可开车,严禁无介质运转和反方向运转(运转方向要以泵的转向牌一致),否则泵体内因缺泛液体润滑而损坏轴衬、轴套、如发现有剧烈振动或异常声音,。立即停车检查。
3、平时注意保养,经常检查泵运行是否平稳,有无异常震动,注意更换弹性块,定期补充和更换轴承润滑油。
立式玻璃钢液下泵性能参数表:

型号
流量Q
扬程
m
转速
r/min
电机功率
KW
液下长度
mm
m3/h
L/s
SY40×32-20
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
2900
1.5-3
500



3000
SY50×40-20
8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8
2900
2.2-4
SY65×50-20
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
2900
4-5.5
25WSY-22
2.88
4.05
6.48
0.80
1.12
1.80
22
18
15
2900
2.2
25WSY-30
2.88
6.48
9.00
0.80
1.80
2.52
30
20
15
2900
3
40WSY-25
5.76
8.10
13.32
1.60
2.24
3.70
25
20
15
2900
4
40FSY-22
8.10
15.84
20.00
2.24
4.4
5.50
22
18
15
2900
3
40FSY-18
6.48
15.00
21.60
1.80
4.17
6.00
18
15
12
2900
2.2
40WSY-50
6.48
8.64
14.40
1.80
2.40
4.00
50
45
35
2900
7.5
40FSY-35
10
20
30
2.8
5.5
8.3
34
30
24
2900
4
50FSY-35
30
45
55
8.3
12.5
15.1
35
32
28
2900
7.5
50FSY-35A
25
35
45
7.0
9.7
12.5
26
25
22
2900
5.5
50FSY-20
18
30
35
5.0
8.3
9.7
20
16
12
2900
4
80FSY-35
56
92
110
15.5
25.5
30.5
35
29
25
2900
15
80FSY-35A
45
69
90
12.5
19.2
25.00
26
22
19
2900
11

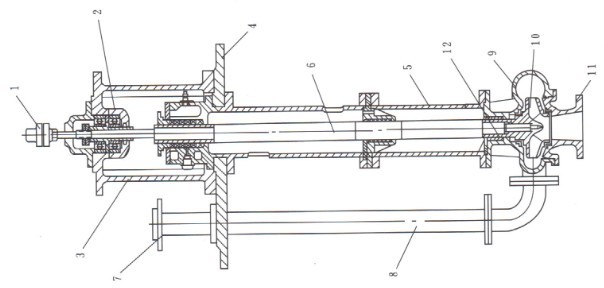

玻璃钢液下泵结构及安装尺寸:

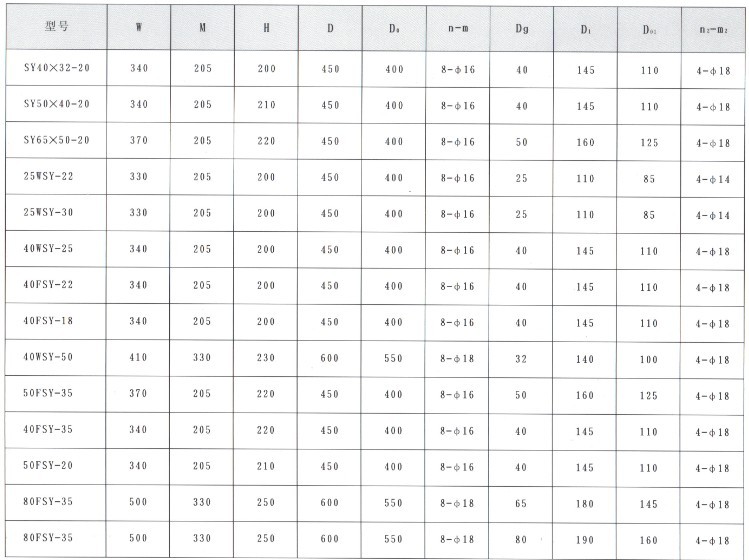

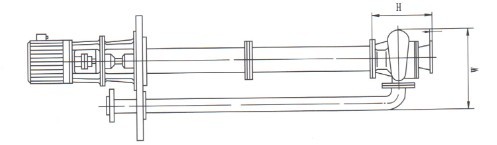

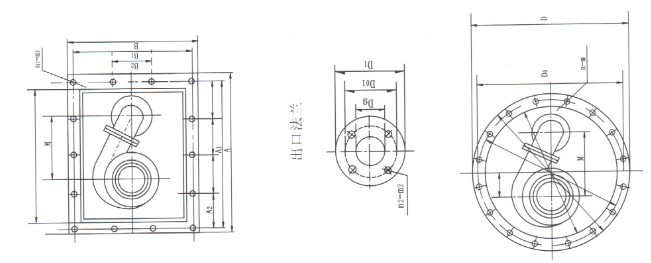

FSY、SY、WSY玻璃钢液下泵安装尺寸:

拆卸与装配
1、如果换或检查叶轮,可关闭出口阀门。卸去法连接螺栓和底板接螺栓,用起重工具将泵吊出容器。
2、将底板垂在支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。
3、对更换滚动轴承或填料,则底板不动,只要卸出电机及相应支架,卸出泵联轴器、压盖、圆螺母、取出轴承体。要更换填料,先出填料压盖,再取出要更换的填料。
4、装配与拆卸的次序相反,一定要注意轴上配件的同心度。

安装、使用、维修
1、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属摩擦声,各部件螺母是否旋紧。
2、检查泵轴和电机轴的同心度,两联轴器外左数不得超过0.1mm,两联轴器端面间隙保持1~2.5mm
3、泵的吸入口到容器底部之间距离为2~3倍吸入口径,泵体跑器壁大于口径的2.5倍。
4、泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。
5、检查电机的旋转方向,使泵的旋转方向符合指示方向。
6、关闭出口管路上的闸阀及压力表。
7、起动电机,开压力表,慢慢开启出口管闸阀到需要低位置,投入正常运转。
8、经常经常泵和电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。

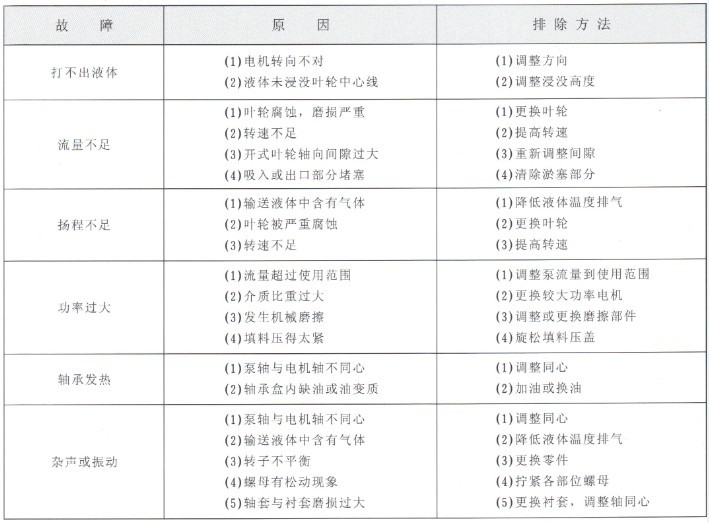

 故障排除方法:
