CQB氟塑料磁力泵结构示意图
点击次数:671 发布时间:2017/8/4 0:16:12

一、概  述:
  CQB型氟塑料磁力泵是应用现代磁力学原理,利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢)总成旋转时,通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转,介质完全封闭在静止的隔离套内,从而达到无泄漏抽送介质的目的,彻底解决了机械传动泵的轴封泄漏,是全密封、无泄漏、无污染的新型工业泵。CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

二、产品特点:
    CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑,外型美观,体积小,躁声低,运行可靠等优点,且其过流部件全部采用目前世界上耐腐蚀性能优秀“塑料王”(氟塑料)制造,隔离套采用特殊材料制造,具有高强度的力学性能,消除了普通磁力泵存在的磁涡流现象。因此,CQB氟塑料磁力泵可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。该系列磁力泵均可配备泵类用保护器,以防止机组空运转或超负荷,造成泵内部件或配套电机损坏。详细介绍请参见泵类保护器页面。

三、用  途:
    本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。

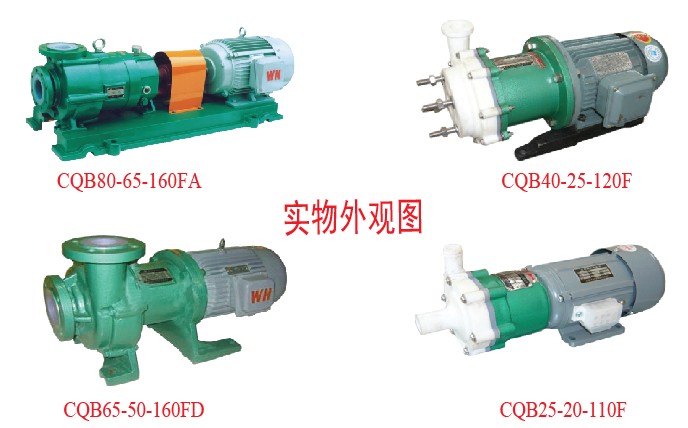

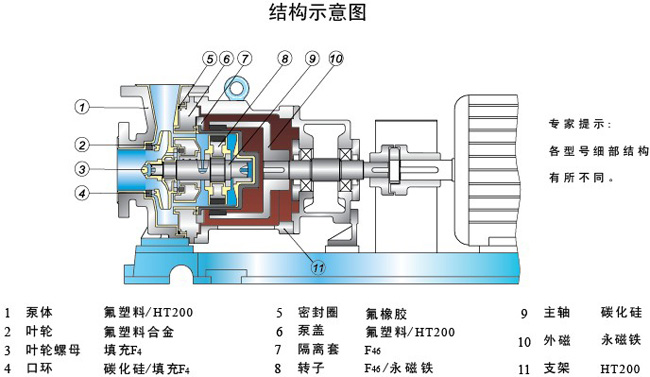

四、结构示意图



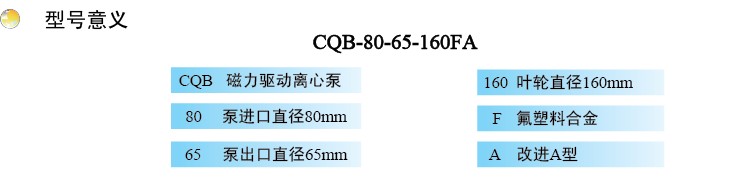

五、性能参数表:



规格型号

流量

扬程

汽蚀余量

转速

口径 (mm)

电机
功率

重量
(kg)

(m3/h)

(m)

(m)

(r/min)

进口

出口

CQB16-12-50F

0.3

2.5

9

2900

16

12

25w

5

0.6

2

0.9

1.8

CQB15-15-65F

0.6

3.5

6

2900

15

15

180w

7

0.8

3.2

1

3.5

CQB20-15-75F

1.3

7.4

6

2900

20

15

180w

8

1.6

7

2

6

CQB25-20-100F

2.1

11

6

2900

25

20

370w

12

2.5

10.5

2.9

10

CQB32-20-110F

3

14

6

2900

32

20

550w

18

5.5

13

6

10

CQB40-25-120F

3.8

17

5

2900

40

25

750w

35

6.3

15

7.5

13

CQB40-25-160F

3

34

5

2900

40

25

3kw

50

6.3

32

8

28

CQB40-40-100F

3.5

12

5

2900

40

40

550w

20

6

11

6.8

9

CQB40-40-125F

3.5

20

3.7

2900

40

40

1.1kw

40

6.5

17.5

7.8

14

CQB50-32-125F

7.5

22

3.5

2900

50

32

1.5kw

45

12

20

15

18.5

CQB50-32-160F

6

34

5

2900

50

32

4kw

70

12.5

32

15

25

CQB65-50-150F

15

27

4

2900

65

50

4kw

100

20

25

25

23

CQB65-50-160F

13

34

4

2900

65

50

4kw

100

17.5

32

20

30

CQB65-50-180F

5

41

4

2900

65

50

5.5kw

120

8

38

10

37

CQB50-32-125FL

7.5

22

3.5

2900

50

32

2.2kw

90

12.5

20

15

18.5

CQB50-32-160FL

7.5

34

3.5

2900

50

32

4kw

128

12.5

32

15

30

CQB50-32-200FL

7.5

53

3.5

2900

50

32

7.5kw

210

12.5

50

15

48

CQB65-40-200FL

15

53

4

2900

65

40

11kw

180

25

50

30

47

CQB65-40-250F

25

80

4

2900

65

40

18.5kw

240

CQB80-65-125F

30

22

4

2900

80

65

7.5kw

180

50

20

60

18.5

CQB80-65-160FL

30

34

4

2900

80

65

11kw

180

50

32

60

29

CQB80-50-200FL

30

53

4

2900

80

50

18.5kw

250

50

50

60

47

CQB80-50-250F

50

80

4.5

2900

80

50

30kw

290

CQB100-80-160FL

60

35

5

2900

100

80

18.5kw

300

100

32

120

28

CQB100-65-200F

100

50

5

2900

100

65

30kw

350
