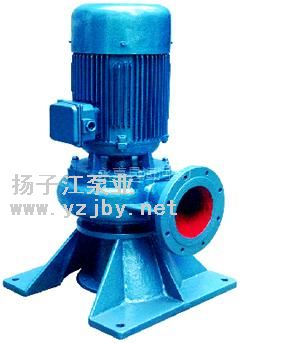

产品名称:WL型无堵塞直立式排污泵

产品型号:

产品特点:一、产品概述   WL型立式排污泵主要由轴、轴承架、泵盖、叶轮、泵座、电机支架、电机等部件组成。泵为立式单级单吸涡壳泵,叶轮采用双流道结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6535-92《离心污水泵技术条件》标准。 二、产品特点

WL型无堵塞直立式排污泵的详细资料:

一、概述
    WL型系列立式排污泵是本公司在引进国外先进技术的基础上研制而成的,该产品具有三个突出特点:

  • 高效节能;
  • 功率曲线平坦,可以在全扬程范围内运行而无过载之忧;
  • 采用单(双)大流道叶轮,无堵塞、防缠绕性能良好,能顺利地输送含大固体颗粒、食品塑料袋等长纤维或其它悬浮的液体。能抽送大固体颗粒直径80~250mm,纤维长度300~1500mm。


    该产品适用于输送城市生活污水、工矿企业污水、泥浆、粪便、灰渣及纸浆等浆料,还适用于作循环水泵、给排水用泵及其它用途。

WL(I)立式排污泵结构

  • 标准立式电机:直接与水泵相联传递动力
  • 弹性联轴器
  • 上部轴承油杯:每星期向轴承内加一次润滑脂
  • 轴承
  • 水泵主轴
  • 下部轴承油杯:每星期向轴承内加一次润滑脂
  • 轴承
  • 出口检查孔:用于停泵后打开检查出水管用
  • 机械密封
  • 叶轮:独特设计,具有很大的通道,能够通过 大的物料及纤维垃圾,减少堵塞缠绕故障
  • 密封环:泵叶轮与蜗壳下端之间装有可更换的 密封环,以保持泵以佳效率运行
  • 进水管检查孔:进水管上的检查用。如拆装后, 应密封好不允许漏气
  • 安装底座

WL(II)立式排污泵结构:

  • 标准立式电机:安装于电机座上通过加长轴传递动力 2.电机底座:固定在泵房水泵基础的上层结构
  • 联轴器:主要用于电机与加长轴的上端联接
  • 加长轴:一般长度情况下不加中间轴承,超过规定长度, 加中间轴承,此中间轴承通过滚动轴承座固定于加强的刚结构 上,能保证加长轴转动时不产生扰度和振动
  • 联轴器:用于加长轴与水泵主轴联接
  • 油杯:给轴承加润滑脂
  • 轴承
  • 油室加油杯:经常注入润滑油
  • 出口检查孔:用于停泵后打开检查出水管用
  • 油封
  • 机械密封
  • 叶轮:独特设计,具有很大的通道,能够通过 大的物料及纤维垃圾,减少堵塞缠绕故障
  • 密封环:泵叶轮与蜗壳下端之间装有可更换的 密封环,以保持泵以佳效率运行
  • 检查孔:进水管上的检查用。如拆装后,应密封好不允许漏气
  • 安装底座

二、结构特点
    WL型系列立式无堵塞排污泵为单吸窝壳式泵,泵内装有无堵塞防缠绕型单(双)大流道叶轮,泵体和进水管上都设有手孔,以供排除杂物。液体沿轴向吸入,水平方向排出。电机与泵的联接有两种方式,一是电机装在与泵体连为一体的支架上,二是电机单独设基础通过加长轴与泵轴联接。
    从电机上方看,泵顺时针方向旋转。
    出口法兰上备有安装压力表的管螺孔,用户可在此安装压力表,以测定泵运行时的出水压力。
    上轴承盖和轴承架上装有旋盖式油杯,以便补充轴承体内的润滑脂。

三、型号说明


WL立式污水泵性能参数表

型号

流量

扬程
(m)

转速
(r/min)

功率 (KW)

效 率

汽蚀余量
(m)

重量
(kg)

排出口径 / 吸入口径

m 3 /h

l/s

轴功率

配用功率

100WL80-8-4

80

22.2

8

1440

2.5

4

71

1.6

250

100/150

100WL126-5.3-4

126

35

5.3

960

2.5

4

73

1.4

250

100/150

100WL120-8-5.5

120

33.3

8

1440

3.6

5.5

73

2.2

340

100/150

100WL100-10-5.5

100

27.8

10

1440

3.8

5.5

71

1.8

340

100/150

100WL30-25-5.5

30

8.3

25

1450

3.5

5.5

60

2.5

340

100/150

150WL215-4.7-5.5

215

59.7

4.7

960

3.7

5.5

75

2.0

400

150/200

150WL198-6.1-5.5

198

55

6.1

960

4.4

5.5

74

1.8

400

150/200

150WL280-5.2-7.5

280

77.8

5.2

970

5.2

7.5

76

2.4

490

150/200

150WL210-7-7.5

210

58.3

7

970

5.3

7.5

75

1.9

490

150/200

150WL145-10-7.5

145

40.3

10

1440

5.4

7.5

73

2.4

490

150/200

150WL380-5.4-11

380

105.6

5.4

970

7.3

11

77

3.0

960

150/200

150WL360-6.4-11

360

100

6.4

970

8.2

11

76

2.8

960

150/200

150WL140-14.5-11

140

38.9

145

1460

7.7

11

72

2.2

960

150/200

150WL70-22-11

70

19.4

22

1460

7.3

11

71

1.3

960

150/200

150WL170-16.5-15

170

47.2

16.5

1460

10.6

15

72

2.5

1000

150/200

150WL210-11.2-15

210

58.3

11.2

970

11.5

15

73

1.7

1000

150/200

150WL300-11-15

300

83.3

11

1460

11.9

15

76

4.1

1000

150/200

200WL360-7.4-15

360

100

7.4

730

9.5

15

75

1.8

1012

150/200

200WL520-6.7-15

520

144.4

6.7

970

12.2

15

78

3.7

1012

150/200

150WL190-18-18.5

190

52.8

18

1470

12.9

18.5

72

2.7

874

200/250

150WL292-13.3-18.5

292

81.1

13.3

1470

14.1

18.5

75

3.9

874

150/200

200WL450-8.4-18.5

450

125

8.4

730

13.6

18.5

76

2.1

894

200/250

100WL80-35-22

80

22.2

35

1470

18

22

75

1.3

960

100/150

150WL250-18-22

250

69.4

18

970

18

22

76

1.8

980

150/200

150WL300-16-22

300

83.3

16

1470

17.5

22

75

3.9

980

150/200

150WL414-11.4-22

414

115

11.4

1470

16.8

22

77

5.3

980

150/200

250WL600-8.4-22

600

166.7

8.4

730

17.9

22

77

2.6

1100

250/300

250WL680-6.8-22

680

188.9

6.8

730

16.2

22

78

2.9

1100

250/300

150WL262-19.9-30

262

72.8

19.9

980

20

30

71

1.8

940

150/200

250WL675-10.1-30

675

187.5

10.1

730

24.2

30

77

2.7

1110

250/300

250WL725-9.4-30

725

201.4

9.4

740

24.8

30

75

3.0

1180

250/300

300WL1000-7.1-30

1000

277.8

7.1

730

24.6

30

79

3.9

1180

300/350

150WL350-20-37

350

97.2

20

980

26.3

37

73

2.3

980

150/200

200WL400-17.5-37

400

111.1

17.5

980

25.8

37

74

2.6

1150

200/250

200WL480-13-37

480

133.3

13

980

25

37

76

3.1

1150

200/250

300WL1000-8.5-37

1000

277.8

8.5

740

29.5

37

78

3.9

1200

300/350

150WL320-26-45

320

88.8

26

1480

31.5

45

73

3.7

1280

150/200

200WL500-20.5.45

500

138.9

20.5

980

36.8

45

76

2.9

1320

200/250

200WL600-15-45

600

166.7

15

980

34

45

75

3.6

1320

200/250

250WL750-12-45

750

208.3

12

740

32

45

77

2.9

1350

250/300

100WL100-70-55

100

27.7

70

1480

42.2

55

76

1.3

1950

100/150

250WL800-15-55

800

222.2

15

980

42.2

55

77

4.5

2123

250/300

300WL900-12-55

900

250

12

740

38.1

55

77

3.3

2400

300/350

350WL1500-8-55

1500

416.7

8

980

46.7

55

79

8.3

2180

350/400

400WL1750-7.6-55

1750

486.1

7.6

980

45.5

55

80

9.4

2310

400/450

200WL350-40-75

350

97.2

40

980

54.5

75

70

2.6

2210

200/250

200WL400-30-75

400

111.1

30

990

46

75

71

2.4

2210

200/250

200WL46-35-75

460

127.8

35

990

59.6

75

74

2.5

2210

200/250

250WL600-25-75

600

166.7

25

900

60.05

75

74

3.3

2240

250/300

250WL900-18-15

900

250

18

990

57.8

75

77

4.8

2240

250/300

300WL938-15.8-75

938

260.6

15.8

740

52.8

75

75

3.3

2390

300/350

350WL1400-12-75

1400

388.9

12

990

57.1

75

78

7.3

2340

350/400

400WL2000-7-75

2000

555.6

7

740

50.2

75

76

5.4

2480

400/450

300WL1328-15-90

1328

368.9

15

990

69

90

79

6.7

2480

300/350

350WL150-13-90

1500

416.7

13

990

69.8

90

78

7.6

2480

350/400

250WL792-27-110

792

220

27

990

77.6

110

75

4.0

2620

250/300

250WL1000-22-110

1000

227.8

22

990

81.4

110

77

5.0

2620

250/300

350WL1714-15.3-110

1714

476.1

15.3

590

91.6

110

78

3.7

2900

350/400

500WL2490-9-110

2940

691.7

9

490

76.3

110

80

4.1

3050

500/550

600WL3322-7.5-110

3322

922.8

7.5

490

83.7

110

81

5.3

3150

600/650

200WL600-50-132

600

166.7

50

1450

107.6

132

76

6.7

3100

200/250

250WL820-35-132

820

227.8

35

990

105.6

132

74

3.9

3190

250/300

400WL2200-12-132

2200

611.1

12

745

95.9

132

80

6.7

3240

400/450

250WL900-40-160

900

250

40

990

132.8

160

74

4.1

3280

250/300
