产品名称:1W型单级旋涡泵

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供1W型单级漩涡泵,1W型单级漩涡泵规格,1W型单级漩涡泵介绍,1W型单级漩涡泵价格等资料

1W型单级旋涡泵的详细资料:

 【1W型单级旋涡泵】产品简介:

1W型单级旋涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。

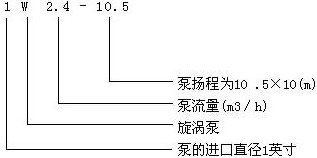

【1W型单级旋涡泵】型号意义:

【1W型单级旋涡泵】使用范围:

1W型单级旋涡泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。
   因此,它是有广泛用途,我们真诚地向用户推荐这种新产品.

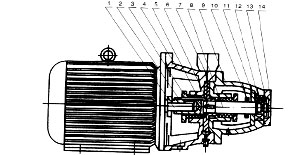

【1W型单级旋涡泵】结构图:

1

2

9

泵架

3

填料压盖

10

挡水圈

4

泵体

11

轴承盖乙

5

填料

12

轴承

6

13

螺母

7

叶轮

14

轴承盖甲

泵体4与电机法兰连接,泵轴8装在电机轴头上是动配合,键2在键槽内可自由滑动。
    叶轮7与泵轴8也是动配合,运转时能自动调整叶轮二面的间隙。泵装好后旋转泵轴转动应轻松,不可有轻重现象,叶轮在泵内转动应无摩擦噪音。叶轮与泵体泵盖之间的间隙应在0.10~0.20毫米范围内,并可用纸垫调整。

【1W型单级旋涡泵】性能参数:

流量
(m3/h)

扬程
(m)

转速
(r/min)

功率
(kw)

1W2.4-10.5(单级)

2.4

105

2900

3

1W2.5-12(单级)

2.5

120

2900

3

25W-25(单级)

1.44

25

2900

0.75

32W-30(单级)

2.88

30

2900

1.5

32W-75(单级)

2.88

75

2900

4

40W-40(单级)

5.4

40

2900

4

40W-90(单级)

5.4

90

2900

7.5

50W-45(单级)

9

45

2900

5.5

65W-50(单级)

14.4

50

2900

11

1.58D-0.7(单级)

2.4

105

1450

3

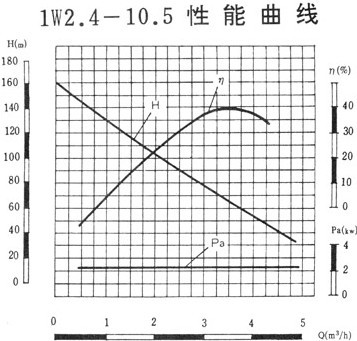

【1W型单级旋涡泵】性能曲线图:

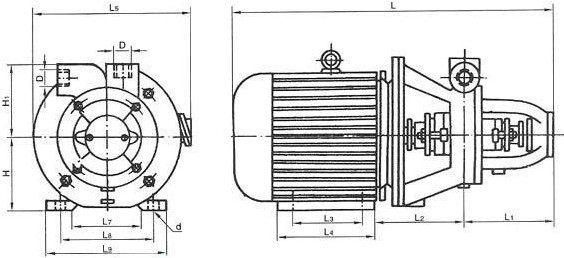

【1W型单级旋涡泵】安装尺寸图:





型号

L

L1

L2

L3

L4

L5

L6

L7

L8

L9

H

H1

d

D

电机型号

1W2.4-10.5

561.5

147

139.5

140

176

310

65

125

160

205

100

115

ø12

G1″

Y100L-2



【1W型单级旋涡泵】使用注意事项:

(一)1W2.4-10.5单级旋涡泵:
1、泵与二级50周波电机直联。
2、泵在第一次启动前,需向进口管路及泵内注满液体。
3、启动前必须把出口阀门打开,以减轻电机起动负荷。
4、输送液体内切不可混有颗粒杂质等物,以防进入泵内打坏叶轮。
5、填料室处应保持有正常漏水。
6、本厂生产的1W2.4-10.5旋涡泵有垫料密封和机械密封二种供用户选择。
