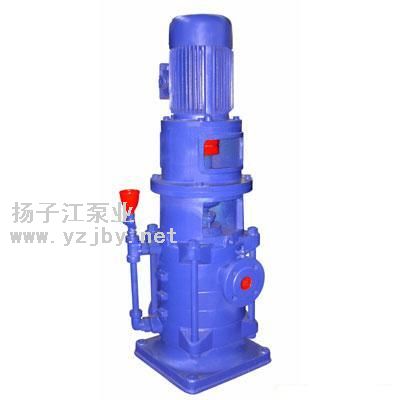

产品名称:LG系列高层建筑给水泵

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供LG系列高层建筑给水泵,LG系列高层建筑给水泵规格,LG系列高层建筑给水泵介绍,LG系列高层建筑给水泵价格等资料

LG系列高层建筑给水泵的详细资料:

 【LG、LG-B型高层建筑给水泵】产品简介:

    LG、LG-B型高层建筑给水泵(简称:多级泵)是根据高层建筑恒压供水及消防行业的实际需要开发的新一代给水产品。该泵采用国内优秀的水力模型,经精心设计,效率高、性能稳定、噪音低、使用寿命长、外型美观、占地面积少、维修方便、重量轻等优点。
    LG、LG-B型高层建筑给水泵由电机和泵联结而成,泵轴与电机轴用夹壳式联轴器联结,确保泵与电机绝对同轴使泵运行平稳、噪音低等现象。电机为Y型三相异步电机,方便用户更换,整体为刚性连接,使用时无需校正。轴封采用机械密封,泵为便拆式结构方便更换机械密封。
    LG、LG-B型高层建筑多级给水泵旋转方向从电机端向下看为顺时针方向转动。

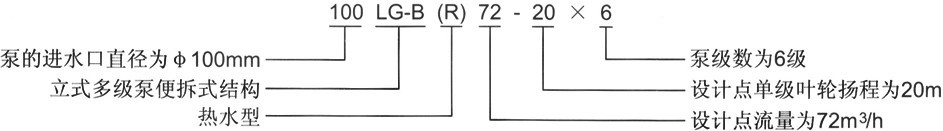

【LG、LG-B型高层建筑给水泵】型号意义:

【LG、LG-B型高层建筑给水泵】产品特点:

      1、LG、LG-B型高层建筑给水泵结构紧凑、体积小、外形美观,其结构决定安装占地面积小,如加上防护罩可置于户外使用。
      2、叶轮直接安装在电机轴上,从而保证泵的同心度,因而增强了泵的运行稳定性和延长泵的使用寿命。
      3、轴封采用机械密封或机械密封的组合,采用优质的质合金密封环,增强了密封的耐磨性能有效地延长寿命。
      4、安装检修方便,无需拆动管路系统。泵进口和出口为相同口径,简化了管路的连接。
      5、可根据流量和扬程的需要采用泵的串、并联运行方式。
      6、可根据需要,吸入口和吐出口可安装成0°、90°、180°、270°几个不同方向以满足不同的连接场合。
      7、泵扬程可根据需要增减水泵级数并结合切割叶轮外径予以满足,而不改变安装占地面积。

【LG、LG-B型高层建筑给水泵】使用条件:

    1、LG、LG-B型高层建筑多级泵使用的介质应类似水,运动粘度<150mm2/s,且无坚硬颗粒,无腐蚀性质;
    2、LG、LG-B型高层建筑多级泵使用的环境海拔高度<1000米,超过时应在订货时提出,以便为您提供更为可靠的产品;
    3、介质使用温度-15℃~105℃;
    4、大系统工作压力≤2.5MPa;
    5、周围环境温度应低于40℃,相对湿度低于95%。

【LG、LG-B型高层建筑给水泵】产品用途:

LG、LG-B型高层建筑多级泵特别适用于住宅、宾馆、办公大楼等高层建筑恒压供水、消防、喷淋给水设备配套用泵;也适用于化工流程冷却塔的自动补水;系统稳压、生产工艺循环用水、远距离输送、锅炉给水等给水设备之用。可输送的液体为常温(<80℃)(热水型可输送温度小于105度的介质)清水或物理、化学性质类似于水的常温介质。

【LG、LG-B型高层建筑给水泵】结构说明:

      1、LG-B型立式多级离心泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
      2、LG-B型立式多级离心泵的吸入口和出水口在同一中心线上,简化管路的连接;
      3、根据实际情况,泵的进出口可装配成90°、180°、270°不同的方向;
      4、根据实际情况,泵的出口可装配成1~5个出口,以满足同一台泵上获得不同的扬程。

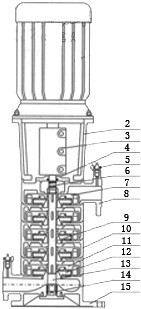

【LG、LG-B型高层建筑给水泵】结构图:

序号

名称

材料或型号

序号

名称

材料或型号

1

电机

Y系列(V52

9

轴套

Q235

2

电机架

HT200

10

中段

HT200

3

联轴器

HT200

11

导叶

HT200

4

机封压盖

HT200

12

叶轮

HT200

5

放气阀

铜合金

13

452Cr13

6

机械密封

120A

14

轴承

锡青铜

7

末导叶

HT200

15

进水段

HT200

8

出水段

HT200







【LG、LG-B型高层建筑给水泵】性能参数及外形尺寸:

型号

级数

流量

扬程

转速

电机功率

效率

重量

必需汽蚀余量

外形尺寸

(m3/h)

(M)

(r/min)

(kw)

(%

Kg

NPSHr(m)

H

H2

25LG(R)3-10

2

2.4

3

4.7

20

2900

0.75

38

42

44

70

2.0

630

180

3

30

1.1

74

2.0

670

220

4

40

1.5

85

2.0

740

260

5

50

1.5

89

2.0

780

300

6

60

2.2

100

2.0

845

340

7

70

2.2

104

2.0

885

380

8

80

2.2

108

2.0

925

420

9

90

2.2

112

2.0

965

460

10

100

3

125

2.0

1040

500

11

110

3

129

2.0

1080

540

12

120

4

145

2.0

1140

580

13

130

4

149

2.0

1080

620

14

140

4

153

2.0

1220

660

15

150

4

157

2.0

1260

700

32LG(R)6.5-15

2

4.5

6.5

9.5

30

2900

1.5

47

53

50

90

2.4

665

179

3

45

2.2

100

2.4

740

229

4

60

3

115

2.4

825

279

5

75

4

135

2.4

895

329

6

90

4

142

2.4

945

379

7

105

5.5

175

2.4

1070

429

8

120

5.5

182

2.4

1120

479

40LG(R)12-15

2

9

12

18

30

2900

2.2

55

60

63

90

2.9

710

199

3

45

3

105

2.9

800

257

4

60

4

130

2.9

880

315

5

75

5.5

155

2.9

1015

373

6

90

5.5

163

2.9

1075

431

7

105

7.5

180

2.9

1130

489

8

120

7.5

190

2.9

1190

547

型号

级数

流量

扬程

转速

电机功率

效率

重量

必需汽蚀余量

外形尺寸

(m3/h)

(M)

(r/min)

(kw)

(%

Kg

NPSHr(m)

H

H2

50LG24-20



18.0

24.0

30.0

40

2900

5.5

67

69

64

160

3.2

865

216

3

60

7.5

180

3.2

930

281

4

80

11.00

250

3.2

1145

346

5

100

11.00

260

3.2

1210

411

6

120

15.0

280

3.2

1275

476

65LG(R)36-20

2

27

36

43

40

2900

7.5

70

72

67

170

3.4

905

249

3

60

11

230

3.4

1120

314

4

80

15

250

3.4

1185

379

5

100

18.5

280

3.4

1295

444

6

120

22.0

330

3.4

1390

509

80LG40-20

2

30

40

52

40

2900

7.5

70

73

68

235

3.4

965

301

3

60

11.0

260

3.4

1195

379

4

80

15.0

290

3.4

1270

457

5

100

18.5

345

3.4

1395

535

6

120

22.0

410

3.4

1505

613

100LG72-20



54

72

90

40

2900

11.0

70

73

68

260

3.5

1145

331

3

60

18.5

290

3.5

1275

416

4

80

22.0

380

3.5

1390

501

5

100

30.0

450

3.5

1570

586

6

120

37.0

470

3.5

1655

671

7

140

45.0

520

3.5

1800

756

8

160

45.0

540

3.5

1885

841

9

180

55.0



3.5
