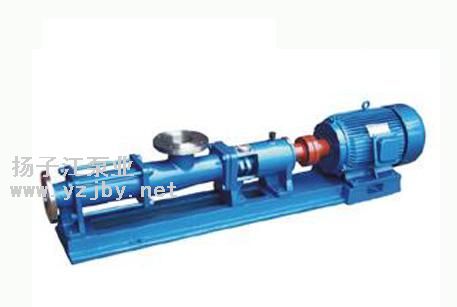

产品名称:单螺杆泵|G型单螺杆泵(轴不锈钢)

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供单螺杆泵|G型单螺杆泵(轴不锈钢),单螺杆泵|G型单螺杆泵(轴不锈钢)规格,单螺杆泵|G型单螺杆泵(轴不锈钢)介绍,单螺杆泵|G型单螺杆泵(轴不锈钢)价格等资料

单螺杆泵|G型单螺杆泵(轴不锈钢)的详细资料:

 【G型单螺杆泵】产品简介:

G型单螺杆泵在发达国家已广泛使用,国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》,德国称为“偏心转子泵”。由于其优良的性能,近年来在国内的应用范围也在迅速扩大。
       它的大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高,这是其它任何泵种所不能替代的。
       我们对国外(如:德、英、法、日本等国)生产的单螺杆泵及国内同行业的产品,作了分析与研究,博取众长,对自己的产品进行不断的改革创新。目前我单位的产品已自成一个体系,压力为0.6~1.2MPa,特殊要求压力可达3MPa,可满足广大用户对单螺杆泵的不同需求。
       我单位生产的泵,质量可靠,实行三包,价格也相对较低,同时确保备品备件的正常供应。
       本单位热忱为广大用户服务,接受用户对特殊要求单螺杆泵的设计和制造任务

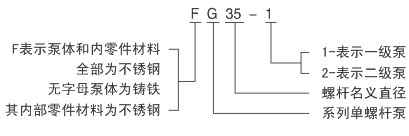

【G型单螺杆泵】型号意义:

【G型单螺杆泵】工作原理与特性:

G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持 不变。压力稳定,因而不会产品涡流和搅动。 单螺杆泵被广泛用于各行业输送各类介质,恒压连续运行,无脉动,介质输送无破损,通过调节转速改变流量从而达到计量的目的。本产品适合输送具有以下特性的介质:固体含量高(大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围高可达48bar,特殊设计可达72bar。同一种传动部件可与四种不同设计的转子/定子匹配,为您提供佳使用方案。
      针对不同的应用领域,选用不同的金属材料,从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。弹性材料可选用耐磨的、耐油的、耐酸的、耐碱的橡胶,如天然橡胶、丁晴橡胶、乙丙橡胶及氟橡胶等。对磨蚀性强的介质,可选用陶瓷或塑料。当介质因高温或含有某些化学成分而不能选用弹性材料时,可选用硬材质定子或刚性定子。各种轴封形式:按客户的要求,机械密封从单端面机封(带或不带急冶)、双端面机封(背靠背式及串联式机械密封)到盒式密封;也可选用填料密封、水封环及特殊密封。对有毒介质可提供无泄漏磁力传动。

【G型单螺杆泵】性能特点:

     ·高吸上高度可6米水柱
     ·可双向旋转,双向输送(需配备反转定子)
     ·安装方式灵活.
     ·运行顺畅、平稳、噪音低、无脉动、无剪切
     ·输送介质温度范围-20℃~+150℃
     ·单螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。海坦泵业是制造、设计、生产单螺杆泵的专业厂家。不同的螺杆泵其具体使用场合亦有所不同。

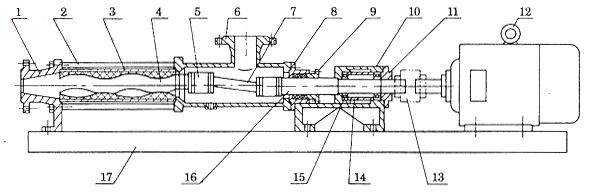

【G型单螺杆泵】结构图:

1

出料口

4

螺杆轴

7

连节轴

10

轴承座

13

连轴器

16

传动轴

2

拉杆

5

万向节总成

8

填料座

11

轴承盖

14

轴套

17

底座

3

定子

6

吸入口

9

填料压盖

12

电动机

15

轴承





【G型单螺杆泵】主要用途:

       1、环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器,板框压滤机等设备。
       2、船舶工业:轮底清洗、油水、油渣、油污水等介质的输送。
       3、石油工业:输送原油。近年来,尤其成功地抽吸地下千米之深的原油与水的混合物,煤田里的煤田气和水的混合物,从而大大降低了机械采油、采煤田气的成本。当油田到了后期,使用螺杆泵往地层内灌注聚合物增加油田采收率。
       4、医药、日化:各种粘调浆、乳化液、各种软膏化装品等的输送。
       5、食品罐头业:各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
       6、酿造业:各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
       7、建筑工业:水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
       8、采矿工业:矿井内的含固体颗粒的地下和污浆水等排送到地面。
       9、化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂。
      10、印刷、造纸工业:高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料的输送。

【G型单螺杆泵】性能参数:



转速
r/min

流量
m3/h

压力
MPa

电机
KW

扬程
m

进口
mm

出口
mm

允许颗粒直径
mm

允许维修长度
mm

G20-1

960

0.8

0.6

0.75

60

25

25

1.5

25

G25-1

960

2

0.6

1.5

60

32

25

2

30

G25-2

960

2

1.2

2.2

120

32

25

2

30

G30-1

960

5

0.6

2.2

60

50

40

2.5

35

G30-2

960

5

1.2

3.0

120

50

40

2.5

35

G35-1

960

8

0.6

3.0

60

65

50

3

40

G35-2

960

8

1.2

4.0

120

65

50

3

40

G40-1

960

12

0.6

4.0

60

80

65

3.8

45

G40-2

960

12

1.2

5.5

120

80

65

3.8

45

G50-1

960

20

0.6

5.5

60

100

80

5

50

G50-2

960

20

1.2

7.5

120

100

80

5

50

G60-1

960

30

0.6

11

60

125

100

6

60

G60-2

960

30

1.2

15

120

125

100

6

60

G70-1

960

45

0.6

15

60

150

125

8

70

G70-2

720

45

1.2

18.5

120

150

125

8

70

G85-1

720

65

0.6

15

60

150

150

10

80

G105-1

500

100

0.6

22

60

200

200

15

110

G135-1

400

150

0.6

37

60

250

250

20

150

注意:1、性能表的试验数据以20℃的清水为介质,粘度是1mm2/s。
         2、当泵输送高粘度式有颗粒的介质时,根据介质的性质。泵的转速必须不同。
         3、当泵输送不同的磨损性介质时,泵的转速也必须不同。
