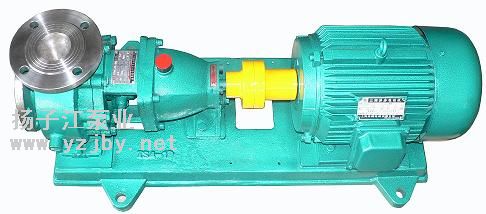

产品名称：IH型化工泵

产品型号：

产品特点：永嘉县扬子江泵业有限公司为你提供IH型化工泵,IH型化工泵规格,IH型化工泵介绍,IH型化工泵价格等资料

IH型化工泵的详细资料：

IH型化工泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、"三化"水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。

泵的结构：
　　IH型化工泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

泵的结构特点：
　　泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。

泵的旋转方向：
　　泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。

泵的轴封型式：
　　填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
　　机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
　　泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

　　IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为300℃以下。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀 的或不允许污染的类似于水的介质。

IH型化工泵的性能范围：
　　流量Q：3.6～460m3/h 扬程H：5～132m
　　转速n：2900、1450r/min 配带功率：0.55～110KW
　　进口直径：50～200mm 高工作压力：1.6Mpa
　　IH型化工泵系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。



IH型化工泵型号意义：
例如：IH80-65-160A
　　　IH-国际标准化工离心泵
　　　80-吸入口直径(mm)
　　　65-排出口直径(mm)
　　　160-叶轮名义直径(mm)
　　　A-叶轮外径经第一次切割





IH型化工离心泵性能参数表
　IH50-32-125
12.5
20
2900
1.33
2.2
51
2.0
6.3
5
1450
0.19
0.55
45
2.0
　IH50-32-160
12.5
32
2900
2.37
3
46
2.0
6.3
8
1450
0.34
0.55
40
2.0
　IH50-32-200
12.5
50
2900
4.36
5.5
39
2.0
6.3
12.5
1450
0.65
1.1
33
2.0
　IH50-32-250
12.5
80
2900
8.25
11
33
2.0
6.3
20
1450
1.27
2.2
27
2.0
　IH65-50-125
25
20
2900
2.2
3
62
2.0
12.5
5
1450
0.31
0.55
55
2.0
　IH65-50-160
25
32
2900
3.82
5.5
57
2.0
12.5
8
1450
0.53
0.75
51
2.0
　IH65-40-200

25
50
2900
6.55
11
52
2.0
12.5
12.5
1450
0.93
1.5
46
2.0
　IH65-40-250

25
80
2900
11.84
15
46
2.0
12.5
20
1450
1.75
3
39
2.0
　IH65-40-315

25
125
2900
21.8
30
39
2.0
12.5
32
1450
3.3
5.5
33
2.0
　IH80-65-125

50
20
2900
3.95
5.5
69
3.0
25
5
1450
0.53
0.75
64
2.5
　IH80-65-160

50
32
2900
6.51
11
67
2.3
25
8
1450
0.88
1.5
62
2.3
　IH80-50-200

50
50
2900
10.81
15
63
2.5
25
12.5
1450
1.49
2.2
57
2.0
　IH80-50-250

50
80
2900
20.57
30
53
2.5
25
20
1450
2.72
5.5
50
2.0
　IH80-50-315

50
125
2900
34.1
45
50
2.5
25
32
1450
4.54
7.5
48
2.5
　IH100-80-125
100
20
2900
7.47
11
73
4.2
50
5
1450
0.99
1.5
69
3.4
　IH100-80-160
100
32
2900
11.9
15
73
4.3
50
8
1450
1.58
2.2
69
3.4
　IH100-65-200
100
50
2900
18.9
22
72
3.9
50
12.5
1450
2.5
3
68
2.5
　IH100-65-250
100
80
2900
32.06
37
68
3.6
50
20
1450
4.33
5.5
63
2.5
　IH100-65-315
100
125
2900
54.94
75
62
3.2
50
32
1450
7.52
11
58
2.0
　IH125-100-200
200
50
2900
34.39
45
77
5.0
100
12.5
1450
4.66
7.5
73
2.9
　IH125-100-250
200
80
2900
58.13
75
75
4.5
100
20
1450
7.56
11
72
2.3
　IH125-100-315
200
125
2900
94.62
110
72
4.5
100
32
1450
13.42
22
65
2.5
　IH125-100-400
100
50
1450
24.77
30
55
2.5
　IH150-125-250
200
20
1450
14.1
18.5
77
2.8
　IH150-125-315
200
32
1450
23.25
30
75
2.8
　IH150-125-400
200
50
1450
38.93
55
70
2.5
　IH200-150-250
400
20
1450
27.59
37
79
2.8
　IH200-150-315
400
32
1450
44.15
55
79
3.5
　IH200-150-400
400
50
1450
69.87
90
78
3.5

订货须知:
一、①IH型化工泵产品名称与型号②IH型化工泵口径③化工离心泵扬程（m）④化工离心泵流量⑤化工离心泵电机功率（KW）⑥化工离心泵转速（r/min）⑦化工离心泵电压〔V〕⑧化工离心泵吸程（m）⑨化工离心泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的化工离心泵产品型号，请按化工离心泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们扬子江泵业的技术专家为您审核把关。
