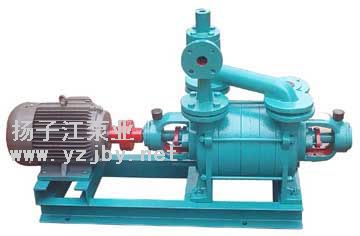

产品名称：2SK系列水环式真空泵

产品型号：

产品特点：永嘉县扬子江泵业有限公司为你提供2SK系列水环式真空泵,2SK系列水环式真空泵规格,2SK系列水环式真空泵介绍,2SK系列水环式真空泵价格等资料

2SK系列水环式真空泵的详细资料：

一、2SK型水环式真空泵概述：

2SK系列水环式真空泵相当于2台SK系列水环真空泵串联使用。
因SK系列水环真空泵只能达到-700mmHg的极限真空度，为达到较高真空及高真空下的较大抽气速率，20世纪80年代国内开发了2SK系列真空泵。
随着我公司生产的2BV及2BE系列新一代节能型产品的出现，2SK型水环式真空泵将逐渐被取代。
2SK－P1系列两级水环真空泵－大气喷射泵机组主要工作在绝压10~50mmHg下，但其在高真空区效率较低，如需长期运行可选用 罗茨水环真空机组，如此可获得高真空区抽气佳效率。
2SK型水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。

2SK型水环式真空泵被广泛应用于食品、纺织、化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。
2SK系列使用于吸入压力低于-0.08MPa的工况条件，2SK-P1系列使用于吸入压力低于-0.096MPa的工况条件。

二、2SK型水环式真空泵特点：

1、比较SK系列单级水环真空泵而言，具有真空度高、在高真空区抽速大等特点。
2、相同抽速率下，轴功率明显高于2BV、2BE系列水环式真空泵。
3、因结构为双叶轮结构，制造、维修较为复杂，易损件较多。

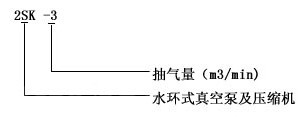

三、2SK型水环式真空泵的型号意义：
四、2SK型水环式真空泵的性能参数表：
型号
抽气量
(m3/min)
极限真空度
(MPa)
(毫米汞柱)
功率
KW
泵转速
r.p.m
供水量
(L/min)
口径
(mm)
泵总重
(KG)
建议替代
产品型号
大
吸入压力为
-0.093MPa
-700mmHg
时
进
出
2SK-1.5
1.5
0.9
-0.098
(-735)
4
1440
10-15
40
40
200
2BV5110
2SK-3
3
2
7.5
1440
15-20
40
40
260
2BV5111
2SK-6
6
4
15
1460
25-35
50
50
460
2BV5131
2SK-12
12
8
22
970
40-50
100
100
850
2BE 202
2SK-20
20
14
45
740
60-80
125
125
1550
2BE252-660
2SK-30
30
20
55
741
60-80
125
125
1800
2BE 253-660

注：1、表中所列2SK型水环式真空泵性能指标及性能曲线指下列规定条件下的性能指标：
① 大气压力为0.1013MPa（760mmHg）
② 进水温度15℃
③ 吸入空气温度20℃
④空气相对温度70%
2、供水量为吸入压力－0.05MPa（－400mmHg）时的数值，极限真空时可大于此值。
3、性能允差±10%

五、2SK型水环式真空泵的工作原理及指示图：

2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。

图一：2SK型水环式真空泵工作原理指示图
1.排气管 2.出气孔 3.泵体 4.进气管 5.叶轮 6.水环 7.吸气孔

六、2SK型水环式真空泵的结构说明：

①抽气量1.5m3/min以上2SK水环真空泵的结构如图二所示，长短两叶轮17和16用键固定在轴2上，两叶轮中间用轴套20定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器18与电机轴相联，使之与电机一起以同样转速转动，长叶轮17、长泵体9和吸入部分组成高真空级，短泵体5、短叶轮16和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）7和中间壁（B）6隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。

图二：抽气量1.5m3/min（2SK—1.5）以上两级水环泵结构图

1、后轴承压盖 2、轴 3、轴承架 4、前后端盖 5、短泵体 6、中间壁（B） 7、中间壁（A） 8、拉紧螺栓 9、长泵体 10、连通管 11、调整垫 12、油杯 13、前轴承压盖 14、填料压盖 15、后盖园盘 16、短叶轮 17、长叶轮 18、泵联轴器 19、电机联轴器 20、轴套 21、进水孔 22、前盖园盘

②2SK-0.4、2SK-0.8两级水环真空泵结构如图三所示，其高低真空级结构与图二所示泵基本相同（无连通管）。采用特制加长轴电机，长、短叶轮用键固定于轴上，但可做轴向浮动，偏心地置于长短泵体内。
　　 2SK水环真空泵两端的密封采用油浸石棉盘根或机械密封。
高真空级的一端有进水孔，补充水由此进入高真空级的长泵体内，低真空级的补充水是由高真空级排出的。（2SK-12、2SK-20、　　2SK-30低真空级的补充水也从供水管供入一部分，但要通过阀来调节其量的大小）。高、低真空级是由拉紧螺栓而牢固地连接在一起。

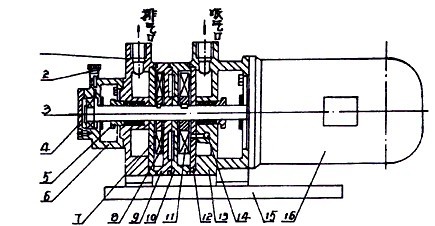

图三：2SK-0.4、 2SK-0.8两级水环真空泵结构图

1.后盖2.油杯3.轴承挡圈4.轴承压盖子5.填料压盖6.轴承架7.排气圆盘8.短叶轮9.短泵体10.长泵体11.长叶轮12.吸气圆盘13.前盖14.进水孔15.底盘16.加长轴电机

七、2SK型水环式真空泵的安装尺寸图：

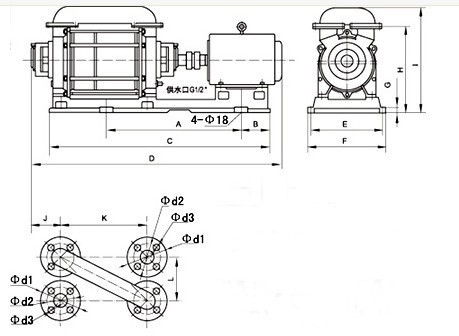

①2SK-1.5、3、6两级水环真空泵外形及安装尺寸：

型号
A
B
C
D
E
F
G
H
I
J
K
L
d1
d2
d3
2SK-1.5
598
132
938
1138
340
402
30
400

213
252

Φ140
Φ98
M12
2SK-3
698
192
1138
1348
380
462
30
435
523
216
348
160
Φ150
Φ110
Φ14
2SK-6
856
220
1388
1582
398
462
25
518
628
175
450
212
Φ160
Φ125
Φ14

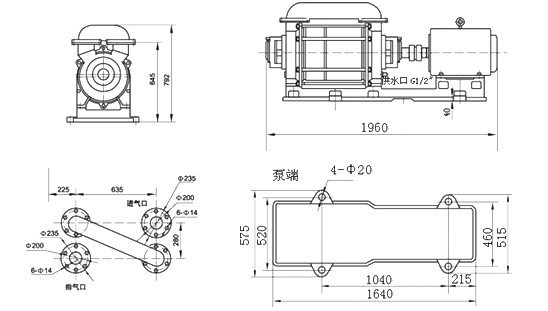

②2SK-12两级水环真空泵外形及安装尺寸：

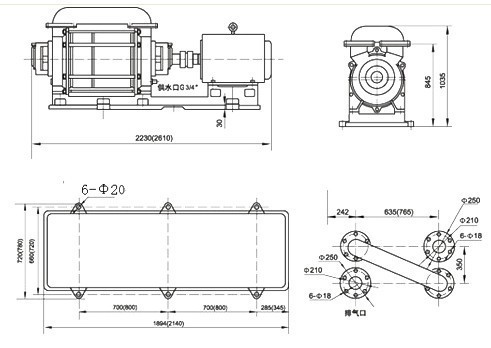

③2SK-20、30两级水环真空泵外形及安装尺寸：
八、2SK型水环式真空泵的常见故障原因与解决办法：
故障
2SK型水环式真空泵原因
2SK型水环式真空泵解决方法
抽气量不够
1、间隙过大
1、调整间隙

2、填料处漏气
2、压紧或更换填料

3、水环温度高
3、增加供水量

4、管道系统漏气
4、拧紧法兰螺栓，更换垫片或补焊裂纹等。
真空度降低
1、管道系统方面


①法兰联接处漏气
1、①拧紧法兰螺栓或更换垫片

②管道有裂纹
②焊补或更换

2、水环泵方面


①填料漏气
2、①压紧填料更换新填料

②叶轮与侧盖间隙过大
②更换垫片调整间隙

③水环发热
③降低供水温度

④水量不足
④增加供水量

⑤零件摩擦发热，造成水环温度升高
⑤调整或重新安装
振动或有响声
1、地脚螺栓松动
1、拧紧地脚螺栓

2、泵内有异物研磨
2、停泵检查取出异物

3、叶片脱落
3、更换叶轮

4、气蚀
4、打开吸入管道阀门
轴承发热
1、润滑油不足
1、检查润滑情况、加油

2、填料压的过紧
2、适当松开填料压盖

3、没供密封水或不足
3、供给密封水或增加水量

4、轴承或轴或轴承架配合过紧，使滚珠与内外圈间隙过小，发生摩擦。
4、调整轴承与轴或轴承架的配合
起动困难
1、长期停机后，泵内生锈
1、用手或特制工具转动叶轮数次

2、填料压紧
2、柠松填料压盖

3、叶轮与泵体发生偏磨
3、重新安装并调整

2SK型水环式真空泵选型须知：

一、请提供以下详细数据：①2SK型水环式真空泵的产品名称与型号②2SK型水环式真空泵的真空度要求单位PA或MPA③2SK型水环式真空泵抽速要求单位L/S或M3/MIN④2SK型水环式真空泵的使用与否和工作条件⑤2SK型水环式真空泵的电机功率（KW）⑥2SK型水环式真空泵的电机转速（r/min）⑦2SK型水环式真空泵的电压〔V〕⑧2SK型水环式真空泵的进出口口径⑨2SK型水环式真空泵的材质要求⑩2SK型水环式真空泵是否带附件，以便我们的为您正确选型。

二、若已经由设计单位选定我公司的2SK型水环式真空泵的产品型号，请按2SK型水环式真空泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
