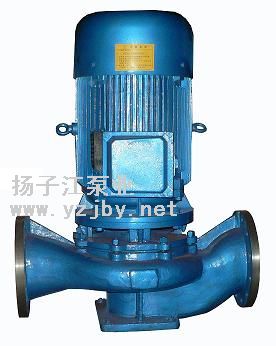

产品名称:ISG型系列立式管道离心泵

产品型号:

产品特点:永嘉县扬子江泵业有限公司为你提供ISG型系列立式管道离心泵,ISG型系列立式管道离心泵规格,ISG型系列立式管道离心泵介绍,ISG型系列立式管道离心泵价格等资料

ISG型系列立式管道离心泵的详细资料:

 【ISG型立式管道离心泵】产品概述:

ISG立式单级管道离心泵,是扬子江泵业科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型单级单吸离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点,符合新国家机械部JB/T53058-93的标准要求,产品按国际ISO2858标准设计制造。

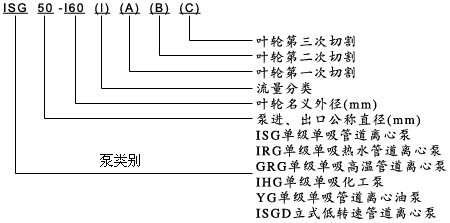

【ISG型立式管道离心泵】型号意义:



【ISG型立式管道离心泵】产品特点:

       1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
       2、叶轮直接安在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡振动噪音很低。
       3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地增长机械密封的使用寿命。
       4、安装检修方便,无需拆动管路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
       5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
       6、可根据管路布置的要求采用泵的竖式和横式安装。

【ISG型立式管道离心泵】主要用途:

   1. ISG立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。
   2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。
   3. GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。
   4. IHG型立式不锈钢管道离心泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃ ~ 120℃。
   5. YG型管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃ ~ + 120℃。
   6. IHGB型立式不锈钢防爆型化工离心泵,适用于输送易燃性化工液体。
   7. ISGD、IRGD、GRGD、IHGH、YGD、IHGBD型立式低速离心泵,适用于环境噪声要求很低的场合及空调循环等。

【ISG型立式管道离心泵】使用条件:

      1、 吸入压力≤1.0Mpa,或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
      2、 环境温度<40℃,相对湿度<95%。
      3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.
      注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。

【ISG型立式管道离心泵】产品结构图:

 ISG立式管道泵结构图



1

取压塞

ISG型结构说明:

1.泵与电机同端盖,轴向尺寸缩短,结构简单。

2.泵体上设有取压孔和放水孔。

3.泵体上设有排气阀,工作前能拐车放泵内空气。

4.泵体底部设有安装底板和螺栓孔,保证整体机组安装稳固。

2

排气阀

3

叶轮

4

机械密封

5

挡水圈

6

电机

7

8

联体座

9

叶轮螺母

10

泵体

11

放水阀

 IRG立式热水管道泵结构图



1

取压塞

IRG型结构说明:

1.泵体与上部结构中间装有隔热盖,适用于介质温度T120度的场合。

2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。

3.可根据用户要求隔热盖内安装风冷装置。

2

排气阀

3

叶轮

4

机械密封

5

轴承

6

电机

7

联体座

8

挡水圈

9

叶轮螺母

10

泵体

11

放水阀

GRG高温型立式管道泵结构

1

排气阀

GRG型结构说明:

1.泵体与上部结构中间采用外供水隔热和冷却,可以适用于温度-45~+240度的高温场合。

2.泵与电机轴承组合装置,保证轴运转精度,提高了密封的可靠性。

3.采用组合式密封,下端为进口钛合金密封环的中型高温机械密封。
