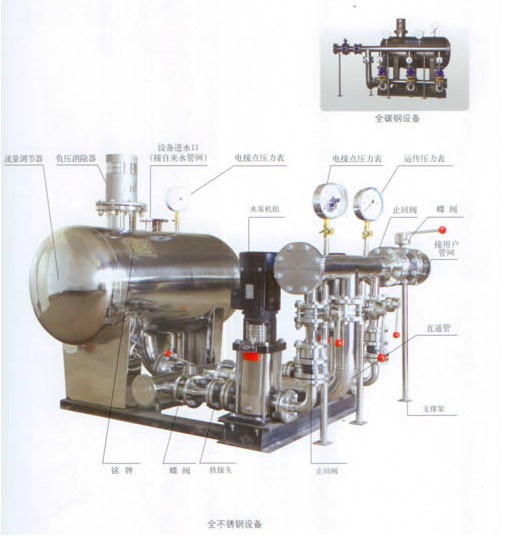

产品名称：管网叠压恒压供水设备
产品型号：管网叠压恒压供水设备
产品特点：管网叠压供水设备是使用水箱做为整个系统的备用水源，在自来水管网压力不够或无水时期，自动转入使用，补充供水需求，以保证供水的稳定性和连续性。 在自来水管网压力恢复后会自动转换为正常叠压供水方式，水箱自动补给水，在自来水管网供水压力正常时，自动定时循环清洁箱体内储存适当的用水量，以保证供水质量。 本设计的内容是PLC控制的恒压供水系统，主要用到了PLC、水泵和变频器，系统采用变频调速方式自动调节水泵电机的速度，改变了以往先启后停的方式，系统能够自动和手动完成各个泵的启动、停止和无冲击切换，
管网叠压恒压供水设备的详细资料：
管网叠压供水设备是使用水箱做为整个系统的备用水源，在自来水管网压力不够或无水时期，自动转入使用，补充供水需求，以保证供水的稳定性和连续性。在自来水管网压力恢复后会自动转换为正常叠压供水方式，水箱自动补给水，在自来水管网供水压力正常时，自动定时循环清洁箱体内储存适当的用水量，以保证供水质量。
本设计的内容是PLC控制的恒压供水系统，主要用到了PLC、水泵和变频器，系统采用变频调速方式自动调节水泵电机的速度，改变了以往先启后停的方式，系统能够自动和手动完成各个泵的启动、停止和无冲击切换，以及故障报警，使水压平稳过渡。在恒压供水控制系统设计中，对变频器控制也进行了必要的讲解。包括变频原理，变频器的分类以及参数的设定。其硬件由PLC、变频器、电机、继电器等组成。在设计中利用PLC控制变频器，采用PID控制器，形成以压力为闭环的控制系统，从而实现供水压力的恒定，而泵的启动和停止可以自动和手动来实现的。该系统运行可靠，抗干扰性强，且具有经济性。
随着变频调速技术的发展和人们对生活饮用水品质的不断提高，变频恒压供水系统以逐渐取代原有的水塔供水系统，广泛应用于多层住宅小区生活消防供水系统。然而，由于新系统多会继续使用原有系统的部分旧设备，此技术用在对原有系统的改造过程中，既可以体现变频控制恒压供水的优势，又可以尽量保留原有的设备，有效的节省了大量的资金，并且可以保证系统的可靠的运行。
图 1-1
通过安装在出水管网上的压力传感器，把出口压力信号变成4-20mA的标准信号送入PID调节器，经运算与给定的压力进行比较，得出一比较参数，送给变频器，由变频器控制电机的转速，调节系统的供水量，使供水管网上的压力保持在给定的压力上，当用水量超过一台泵的供水量时，通过PLC控制切换器进行加泵。根据用水量的大小由PLC控制工作泵的数量增减及变频器对水泵的调速，实现恒压供水。当供水负载变化时，输入电机的电压和频率也随之变化，这样就构成了以设定压力为基准的闭环控制系统。此外，系统还设有多种保护功能，充分保证了水泵的及时维修和系统的正常供水。

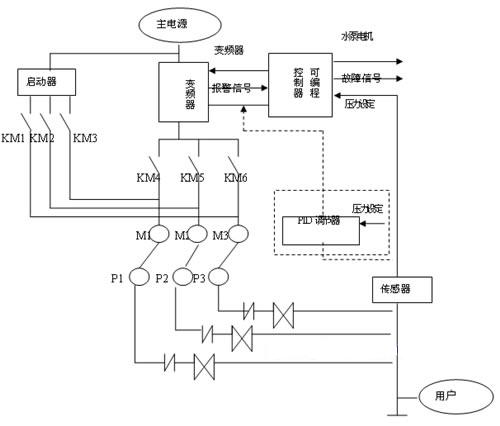

图1-1为变频恒压供水系统。其中变频器的作用是为电机提供可变频率的电源，实现电机的无极调速，从而使管网水压连续变化。传感器的任务是检测管网水压，压力设定单元为系统提供满足用户需求的水压期望值。压力设定信号和压力反馈信号输入可编程控制器后，经可编程控制器内部PID控制程序的计算，输出给变频器一个转速控制信号。还有一种方法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器在调节器内部进行运算后，输出给变频器一个转速调节信号，如图1-1中虚线所示。供水设备控制1—3台水泵，在这些水泵中，只有一台变频泵。当供水设备供电开始时，先启动变频泵，管网水压达到设定值时，变频器的输出频率则稳定在这一数值上。而当用水量增加，水压降低时，传感器将这一信号送入可编程控制器或PID回路调节器，可编程控制器或PID回路调节器则送出一个比用水量增大的信号，使变频器的输出频率上升，水泵的转速提高，水压上升。如果用水量增加很多，使变频器的输出频率达到大值，仍不能使管网水压达到设定值，可编程序控制器或PID回路调节器就发出控制信号，启动一台工频泵，其他泵依次类推。反之，当用水量减少，变频器的频率达到小值时，则发出减少一台工频泵的信号，其他泵依次类推。图1-1中M1-M3为电机，P1-P3为水泵，KM1-KM6为电机起、停、互相切换的交流接触器。
图1-1为变频恒压供水系统。其中变频器的作用是为电机提供可变频率的电源，实现电机的无极调速，从而使管网水压连续变化。传感器的任务是检测管网水压，压力设定单元为系统提供满足用户需求的水压期望值。压力设定信号和压力反馈信号输入可编程控制器后，经可编程控制器内部PID控制程序的计算，输出给变频器一个转速控制信号。还有一种方法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器在调节器内部进行运算后，输出给变频器一个转速调节信号，如图1-1中虚线所示。供水设备控制1—3台水泵，在这些水泵中，只有一台变频泵。当供水设备供电开始时，先启动变频泵，管网水压达到设定值时，变频器的输出频率则稳定在这一数值上。而当用水量增加，水压降低时，传感器将这一信号送入可编程控制器或PID回路调节器，可编程控制器或PID回路调节器则送出一个比用水量增大的信号，使变频器的输出频率上升，水泵的转速提高，水压上升。如果用水量增加很多，使变频器的输出频率达到大值，仍不能使管网水压达到设定值，可编程序控制器或PID回路调节器就发出控制信号，启动一台工频泵，其他泵依次类推。反之，当用水量减少，变频器的频率达到小值时，则发出减少一台工频泵的信号，其他泵依次类推。图1-1中M1-M3为电机，P1-P3为水泵，KM1-KM6为电机起、停、互相切换的交流接触器。
图1-2
由于变频器的转速控制信号是由可编程控制器或PID回路调节器给出的，所以对可编程来讲，要有模拟量输入接口。由于带模拟量输入/输出接口的可编程控制器价格很高，这无形中就增加了供水设备的成本。若采用带模拟量输入/输出接口的可编程控制器，则要在可编程器的数字量输出口另接一块PWM调制板，还增加了连线和附加设备，降低了整套设备的可靠性。如果采用一个开关量输入/输出接口的可编程控制器和一个PID回路调节器，其成本也和带模拟量输入/输出接口的可编程控制器差不多。所以，在变频器调速恒压给水控制设备中，PID控制信号的产生和输出就成为降低给水设备成本的一个关键环节。
1.2变频恒压供水控制方式
1.2变频恒压供水控制方式
众所周知，水泵消耗与转速的三次方成正比。即：
N=Kn3
N：为水泵消耗功率；
K：为比例系数
水泵设计是按工频运行时设计的，但除用水高峰外，大部分时间流量较小，因此可以使水泵运行的转速随流量的变化而变化，终达到节能的目的。实践证明，使用变频设备可使水泵运行平均转速比工频转速降低20%，从而大大降低能耗，节能率可达20%--40%。
目前国内各厂家的供水设备电控柜，除采用落后的继电接触器控制方式外，大致有以下四类：
N=Kn3
N：为水泵消耗功率；
K：为比例系数
水泵设计是按工频运行时设计的，但除用水高峰外，大部分时间流量较小，因此可以使水泵运行的转速随流量的变化而变化，终达到节能的目的。实践证明，使用变频设备可使水泵运行平均转速比工频转速降低20%，从而大大降低能耗，节能率可达20%--40%。
目前国内各厂家的供水设备电控柜，除采用落后的继电接触器控制方式外，大致有以下四类：
（1）逻辑电子电路控制方式：
这类控制电路难以实现水泵机组全部软启动、全流量变频调节。往往采用一台泵固定于变频状态，其余泵均为工频工作 状态的方式。因此控制精度较低、水泵切换时水压波动大、调试较麻烦、工频泵启动时有冲击、抗干扰能力较低，但成本较低。
这类控制电路难以实现水泵机组全部软启动、全流量变频调节。往往采用一台泵固定于变频状态，其余泵均为工频工作 状态的方式。因此控制精度较低、水泵切换时水压波动大、调试较麻烦、工频泵启动时有冲击、抗干扰能力较低，但成本较低。
（2）单片机电路控制方式：
这类控制电路优于逻辑电路，但在应付不同管网、不同供水情况时调试较麻烦，追加功能时往往要对电路进行修改，不灵活也不方便。电路的可靠性和抗干扰能力都不是很高。
这类控制电路优于逻辑电路，但在应付不同管网、不同供水情况时调试较麻烦，追加功能时往往要对电路进行修改，不灵活也不方便。电路的可靠性和抗干扰能力都不是很高。
（3）带PID回路调节器和/或可编程序控制器（PLC）的控制方式：
此时变频器的作用是为电机提供可变频率的电源，实现无极调速，从而使管网水压连续变化。传感器的任务是检测管网水压。压力设定单元为系统提供满足需要的水压期望值。压力设定信号和压力反馈信号在输入可编程控制器后，经可编程控制器内部PID控制程序的计算，输出给变频器一个转速控制信号。还有一种办法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器内部进行运算后，输入给变频器一个调速信号。
此时变频器的作用是为电机提供可变频率的电源，实现无极调速，从而使管网水压连续变化。传感器的任务是检测管网水压。压力设定单元为系统提供满足需要的水压期望值。压力设定信号和压力反馈信号在输入可编程控制器后，经可编程控制器内部PID控制程序的计算，输出给变频器一个转速控制信号。还有一种办法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器内部进行运算后，输入给变频器一个调速信号。
（4）新型变频调速供水设备
针对传统的变频调速供水设备的不足之处，国内外不少生产厂家纷纷推出了一系列新型产品。这些产品将PID调节器以及简易可编程控制器的功能都综合进变频器，形成了带有各种应用宏的变频器，由于PID运算在变频器内部，这就省去对可编程存控制器存贮容量的要求和对PID算法的编程，而且PID参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。由于变频器内部自带的PID调节器采用了优化算法。所以使水压的调节十分平滑，稳定。同时，为了保证水压信号反馈信号值的准确、不失信，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统的调试非常简单、方便。
针对传统的变频调速供水设备的不足之处，国内外不少生产厂家纷纷推出了一系列新型产品。这些产品将PID调节器以及简易可编程控制器的功能都综合进变频器，形成了带有各种应用宏的变频器，由于PID运算在变频器内部，这就省去对可编程存控制器存贮容量的要求和对PID算法的编程，而且PID参数的在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率。由于变频器内部自带的PID调节器采用了优化算法。所以使水压的调节十分平滑，稳定。同时，为了保证水压信号反馈信号值的准确、不失信，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统的调试非常简单、方便。
恒压供水控制系统总体设计
1 恒压供水控制系统的设计
本设计综合PLC在多方面的应用，既有开关量I/O，也有模拟量I/O，及其PID调节器的使用。另外，设计中还使用了变频器控制。
工艺过程
随着社会的发展和进步，城市高层建筑的供水问题日益突出。一方面要求提高供水质量，不要因为压力的波动造成供水的障碍；另一方面要求保证供水的安全性和可靠性，提高供水质量。针对这方面的要求，本设计以 PLC丰富的控制功能，达到系统设计要求。

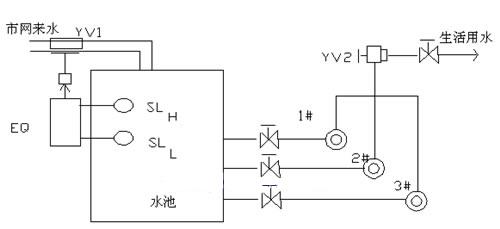

本设计为三台水泵的恒压供水控制系统。工艺过程如图1-2所示
市水网来水用高低水位控制器EQ来控制注水阀YV1，它们自动把水注满储水池，只要水位低于高水位，则自动往水箱中注水。水池的高/低水位信号由传感器直接送给PLC，作为低水位报警用。为了保证供水的连续性，水位上下限传感器的高低距离不是相差很大。三台水泵根据用水量的多少，按一定的控制逻辑运行，使供水在恒压状态下进行。
工艺过程
随着社会的发展和进步，城市高层建筑的供水问题日益突出。一方面要求提高供水质量，不要因为压力的波动造成供水的障碍；另一方面要求保证供水的安全性和可靠性，提高供水质量。针对这方面的要求，本设计以 PLC丰富的控制功能，达到系统设计要求。
本设计为三台水泵的恒压供水控制系统。工艺过程如图1-2所示
市水网来水用高低水位控制器EQ来控制注水阀YV1，它们自动把水注满储水池，只要水位低于高水位，则自动往水箱中注水。水池的高/低水位信号由传感器直接送给PLC，作为低水位报警用。为了保证供水的连续性，水位上下限传感器的高低距离不是相差很大。三台水泵根据用水量的多少，按一定的控制逻辑运行，使供水在恒压状态下进行。
管网叠压供水设备控制要求
对三台泵恒压供水的基本控制要求：
（1）系统开始供水时，变频运行；
（2）三台泵根据恒压的需要，采取“先开先停”的原则接入和退出；
（3）在用水量小的情况下，如果一台泵连续运行时间超过3小时，则要切换到下一台泵，即系统具有“倒泵功能”可避免某一台泵长时间工作；
（4）三台泵启动时有延时，减小电流过大时对其他用电设备的冲击；
（5）要有完善的报警功能；
（6）对电机的操作要有手动和自动两种控制功能。
对三台泵恒压供水的基本控制要求：
（1）系统开始供水时，变频运行；
（2）三台泵根据恒压的需要，采取“先开先停”的原则接入和退出；
（3）在用水量小的情况下，如果一台泵连续运行时间超过3小时，则要切换到下一台泵，即系统具有“倒泵功能”可避免某一台泵长时间工作；
（4）三台泵启动时有延时，减小电流过大时对其他用电设备的冲击；
（5）要有完善的报警功能；
（6）对电机的操作要有手动和自动两种控制功能。
