无塔供水设备工作原理图
点击次数:620 发布时间:2017/8/4 11:33:22

无塔供水设备





无塔供水设备

无塔供水设备

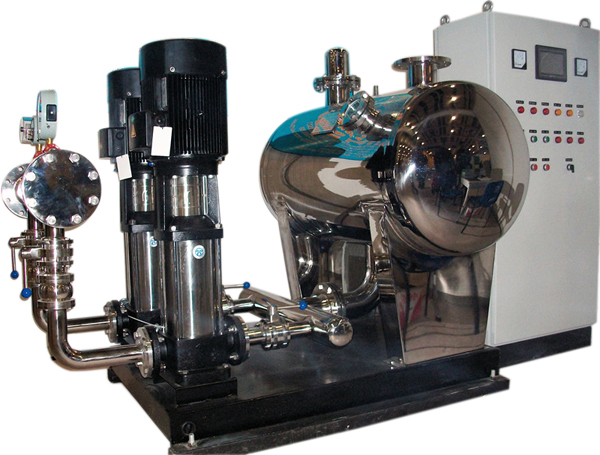

无塔供水设备产品概述



  无塔供水设备,顾名思义其实就是用无负压气压罐代替了传统的水塔或者蓄水池,也叫做变频无负压供水设备。传统的供水方式离不开蓄不池,蓄水池中的水一般自来水管供给,这样有压力的水进入水池后变成零,造成大量的能源白白浪费。
  BFGS智能无负压给水设备,是我公司专业技术人员在气压给水设备的基础上开发的一种能直接与自来水管网连接,且对自来水管网不产生任何负作用的成套给水设备。它可以取代蓄水池,能充分利用自来水管网的压力直接供水或间接供水,避免了能源的二次浪费和二次污染,大幅度节省了基建投资并缩短了施工工期。BFGS智能无负压给水设备由智能型变频控制柜,稳流罐,水泵机组,仪表,阀门及管路,基座等组成,适用于一切需要增高水压,恒定流量的给水系统。



无塔供水设备产品特点



  1、经济效益显著:使用该设备,可不建造水塔、不设楼顶水箱,既减少工程的施工周期,又解决了工程造价费用高的缺点,还克服了气压波动大,水泵启动频繁等不足之处。
  2、设计严谨:该设备采用水泵变频恒压控制,无论系统用水量怎样变化,均能使管道出口压力保持恒定。
  3、运行可靠:该设备采用变频调速器和国内优质水泵,具有完善的保护功能和自动、手动转换功能,使运行非常可靠。 并且性能良好、控制方式灵活、抗干扰能力强
  4、高效节能:该设备能根据用户用水量的变化来调节水泵转速,使水泵始终工作在高效区,节电效果明显,比恒速水泵可节电35%。
  5、操作简单:该设备采用全自动控制,PID调节,键盘操作,人机界面(文本、数字)显示。操作人员只需转换电控柜开关,就可以实现用户所需工况,实现全自动无人值守。
  6、保护功能齐全:具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

  7、占地少安装方便:整套设备只有一组供水控制柜和水泵机组,安装非常简单方便。
  8、延长水泵及电机的使用寿命:对多台泵组均能可靠的实现软启动,使电网和管网免冲击,并且轮流运转,大大延长了水泵及电机的使用寿命。





无塔供水设备工作原理


  设备投入使用,自来水管网的水进入稳流流罐,罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时,则启动另一台水泵变频运转。水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水:用水高峰时,若自来水管网水量小于小泵流量量,稳流罐内的水作为补充水源仍然能正常供水,此时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态。当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制器,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。

无塔供水设备工作原理图



无塔供水设备工作原理图

无塔供水设备工作原理图



无塔供水设备应用范围

  1、有水池的高层建筑、宾馆、学校、城镇居民小区、企事业单位、新农村建设农村的生活用水。

  2、工厂、工矿企业的生活或者生产用水。

  3、各类水厂、供水站、污水废水厂、农业排灌站等供排水。

  4、高楼、小区、企事业单位热水集中供水。

  5、生产、生活中的冷却水、循环水的加压。

  6、油田输油管道、油库、油站等的恒压输油。

 产品设备实拍

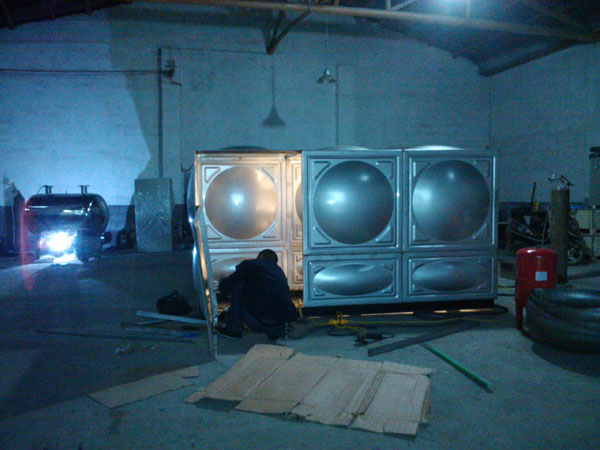

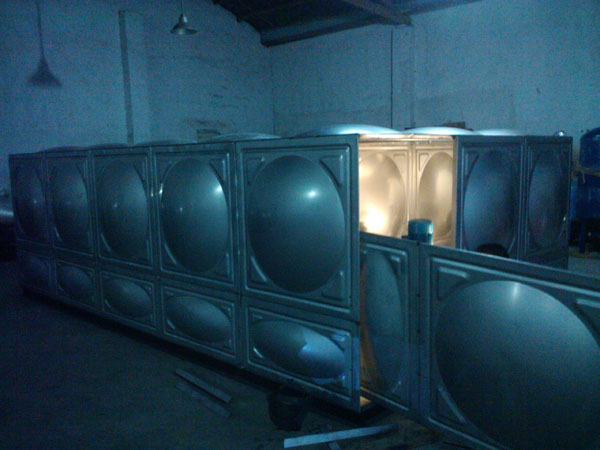

公司专家正在为客户设计智能化箱式泵站

公司专家正在为客户设计智能化箱式泵站



公司专家正在为客户设计智能化箱式泵站

公司专家正在为客户设计智能化箱式泵站

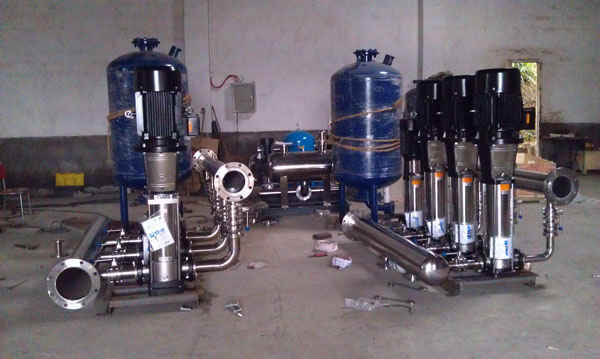

准备拆卸装箱的变频无负压供水设备

准备拆卸装箱的变频无负压供水设备

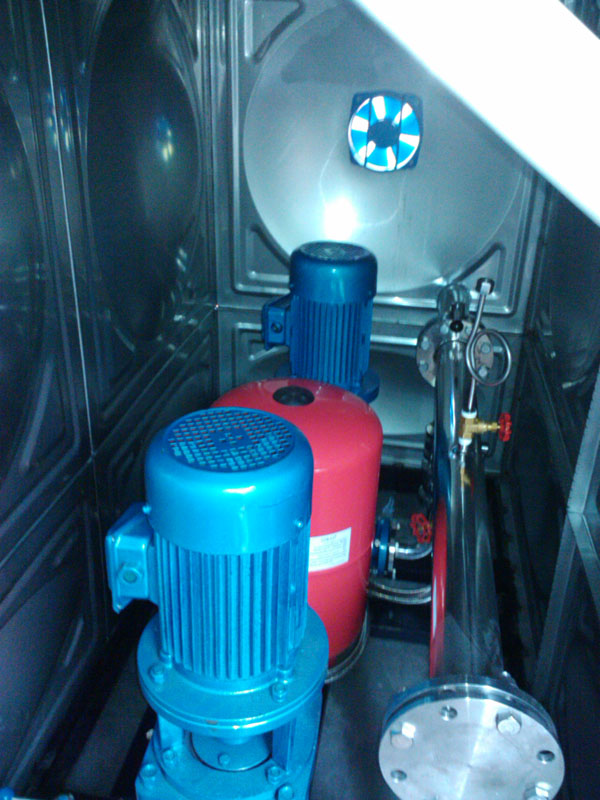

智能化箱式泵站内部实拍

智能化箱式泵站内部实拍

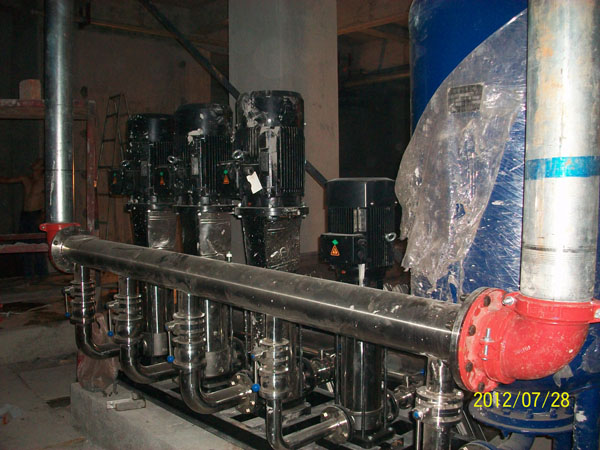

变频无负压供水设备安装现场

变频无负压供水设备安装现场



智能化箱式泵站安装现场

智能化箱式泵站安装现场

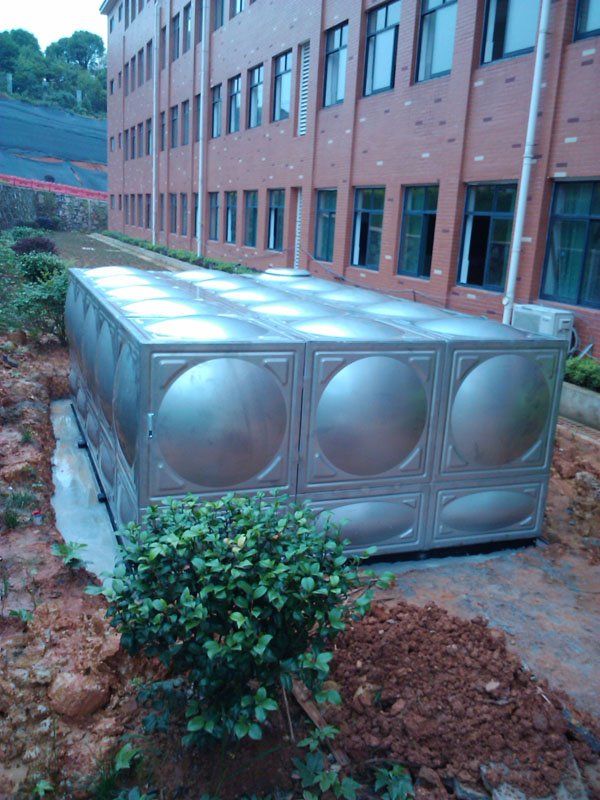

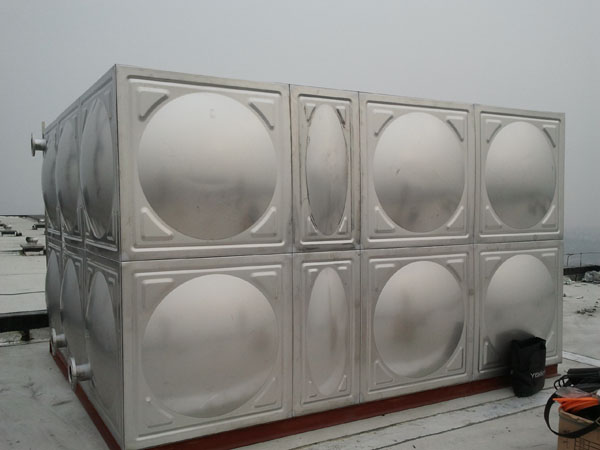

组合式不锈钢水箱楼顶安装现场

组合式不锈钢水箱楼顶安装现场
