变频供水设备工作原理
点击次数:1432 发布时间:2017/8/2 22:51:41

变频供水设备由气压罐、水泵及电控系统三部分组成,其突出优点是,不需建造水塔,投资小、占地少,布置灵活,建成投产快。采用水气自动调节、自动运转、节能与自来水自动并网,停电后仍可供水,调试后不需看管。广泛用于企业单位、住宅区及农村的生产、生活、办公供水。适用于供水户在5000户以内,日供水量在3000m3以内场所,供水高度达100米以上。

变频供水设备,一般设在地面或地下室。有自来水的单位,使用该设备可以调节高峰用水量,增加水压,能在高峰用水时,满足大面积用水和高楼层用水。没自来水的单位、工厂或农村,只需将该设备接通水源电源,即可得到稳定的水量水压,满足用水需要。

变频供水设备工作原理

变频供水设备采用气压式供水。利用密封罐体,利用罐内高压气水压力达到供水目的。具体工作顺序是由水泵将水通过逆止阀压入罐体,使罐内气体受到压缩,压力逐渐增大。当压力达到指定上限时电接点压力表通过控制柜使泵机自动停止。设备中的水压高于外界管网压力,自动送水至供水管网。当罐体内水位下降,罐内气体膨涨压力减小到指定的下限位置时,电接点压力表通过控制柜使水泵重新启动。如此反复,使设备不停供水。当罐内气体不足时,补气阀可自动补气。

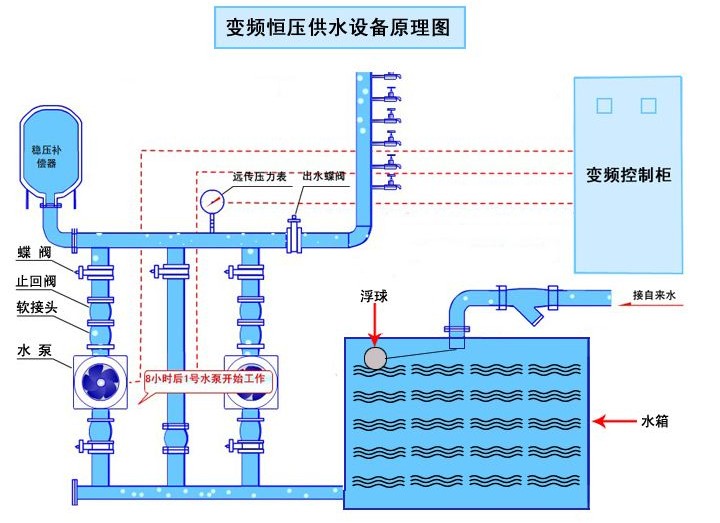

变频恒压供水设备原理图

变频供水设备优势:

1.直供区自动保压
叠压供水设备的主要特性之一就是,设备在运行时不能影响直供区及周围其他用户用水,新进水管网自动保压技术,当进水管网压力降到当地供水主管部门规定的设定值时,保压装置自动开启保护自来水进水压力,补偿器自动补水,当自来水压力恢复到允许的安全值时保压状态解除,系统自动恢复到叠加增压状态,满足用户用水要求.以此保证既能不影响直供区供水,又能保证加压供水用户不受任何影响.

2.调峰能力强
补偿器的储备液体当需要时可以全部补充到用户管网中,也可根据当地自来水压力资源或用户需求配置常压水容器,常压水容器的储备能力可按系统大小时流量的 35%~100%之间配置,如有特殊情况也可增加其储备能力,补偿能力可达几百吨,这样供水系统就非常可靠,当自来水处于高峰供水或持续波动,甚至当自来水停水后还可以持续不间断供水一段时间, 保证用户有足够的缓冲时间.

3.机组效率高
设备中配置了包含新国外技术的专用泵组,此泵是专门针对变频恒压供水特点而开发的专用泵,此泵的特点是当泵的流量在30%~90%之间变化时,泵基本上都处于高效范围内运行,经上海市机电检测研究院鉴定整机效率高于国家标准10%~15%.

常规泵的都是按工频50HZ设计佳工况点,但设备在使用时达到高效范围内运行非常少,设备绝大部分时间处于严重偏工况运行 ,造成用电量极大浪费.

4.节能、节电
当自来水压力能满足用户用水要求时,增压泵通过变频控制处于休眠状态;当自来水达不到用户需求压力时,水泵可以在自来水原有压力(一般0.2~0.35Mpa)的基础上叠加增压,差多少补多少.充分利用余压,同时通过稳流罐稳定系统压力减少起泵次数,从而节约电能,节能达30%~60%.

5.环保、无污染
由于设备采用了叠压供水技术,市政过来的水直接供给用户使用,减少了中间环节,从而减少了水质受到二次污染的机会.整个供水过程全密闭运行,杜绝了水和外界介质直接接触.如系统配置了常压水容器时,常压水容器中的储备水自动循环,或定时启动每天至少循环三次,保证常压水容器中储存的水一直保持在新鲜状态.

6.控制系统先进
开发了专利的叠压运行系统程序,保证不产生负压;系统可配置手机监控功能,随时随地监控设备的各种运行情况;系统也可配置本地集中监控功能,方便用户实现集中控制和数据交换.
系统还可配置异地远程监控、检测功能,便于自来水公司进行监控和数据储存,或集中监控中心进行监控和故障处理.

7.系统配置
主泵采用高效多级泵系列,机组运行噪音低、效率高,不影响周围客户的日常工作和休息;附件采用不锈钢材料配置,对水质不造成污染,控制系统采用模糊控制、组态通讯、人机界面,使得操作简单、自动化程度高、显示完美、控制精度高、运行可靠;充分利用管网压力,对系统增压,大程度降低设备采购成本和设备运行成本,给客户带来利益

变频供水设备|变频恒压给水设备常用组合方式

立式系列变频供水设备吨位为2-200吨,系立式供水设备,具有占地面积小的优点,以水井或蓄水池做水源,适用于地面面积小,用水量少的用户。

卧式系列变频供水设备吨位为10-100吨,系卧式供水设备,以水井或蓄水池做水源,适用于企业事业单位,农村等用水量较大的用户使用。

变频供水设备|变频恒压给水设备安装使用及保养

1、本设备安装应选择通风良好、灰尘少、不潮湿的场地,环境湿度为-10℃-40℃。在室外应设防雨,防雷等设施。

2、为方便设备安装、保养、设备四周应留70cm空间,人孔处应保留1.5m空间,四周地面应设排水沟。

3、选定场地后,要处理好地基、在用砼浇注或用砖石砌筑罐体支承座。待基座完全固化后,再吊装罐体并放稳,随后安装附件,接通电源。

4、在试车前,应先关闭供水阀,检查各密封阀情况,不允许有泄露现象,开车后,应注意机泵转向。当压力表指针到上限时,机泵自动停止。打开供水阀,即可正常供水、如需定时供水,可把选择开关扳到手动位置。

5、本设备泵机组应经常检查。离心泵和止回阀如发现漏水现象,应及时紧固法兰螺丝或更换石棉根,检查机泵底脚螺栓不能松动,以防损坏机器。电器自动控制系统,应防水、防尘、经常检查线路绝缘情况,连接螺栓是否松动和保险丝完好等情况。压力表外部好用透明材料包裹,以防损坏。
