FB、AFB型不锈钢离心泵耐腐蚀离心泵结构图安装尺寸图

点击次数：1588 发布时间：2017/8/4 11:33:14

FB、AFB型化工泵是单级单吸悬臂式耐腐蚀离心泵，本公司汲取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。
本化工泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-40℃～105℃，采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。
本公司化工泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

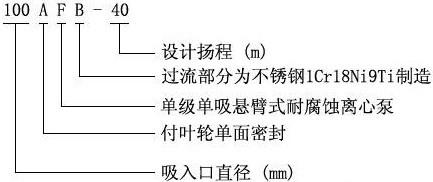

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵型号意义：

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵技术参数：

   流量：3.6～200m3/h；
   扬程：15～64m；
   转速：2900r/min；
   功率：0.75～55KW；
   进口直径：25～150mm；
   高工作压力：2.0Mpa。

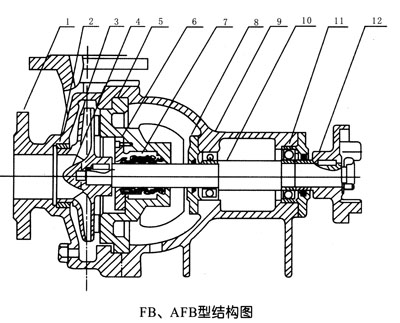

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵结构图：

1	泵壳
2	密封环
3	叶轮
4	叶轮螺母
5	泵盖
6	密封盖
7	机械密封
8	轴承盖
9	轴承体
10	泵轴
11	轴承
12	联轴节

泵的旋转方向：自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构，密封腔充填优质钙脂润滑脂，并配有油杯。

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵产品用途：

FB、AFB型不锈钢离心泵┃耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封，为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵性能参数：

型号	流量		扬程 H(m)	转速n (r／min)	效率 (％)	轴功率 (kW)	配用功率 (kw)	汽蚀余量 (m)
型号	(m3／h)	(L／S)	扬程 H(m)	转速n (r／min)	效率 (％)	轴功率 (kW)	配用功率 (kw)	汽蚀余量 (m)
25FB-16	3.6	1	16	2900	33	0.48	1.1	4.0
25FB-16A	3.27	0.91	12.5	2900	34	0.34	0.75	4.0
25FB-25	3.6	1	25	2900	30	0.82	1.5	4.0
25FB-25A	3.27	0.91	20	2900	31	0.57	1.1	4.0
25FB-40	3.6	1	t40	2900	23	1.71	3	4.0
25FB-40A	3.27	0.91	33.5	2900	24	1.21	2.2	4.0
40FB-16	7.2	2	16	2900	44	0.71	1.5	4.0
40FB-16A	6.55	1.82	12	2900	46.7	0.5	1.1	4.0
40FB-20	7.2	2	20	2900	42	0.93	1.5	4.0
40FB-25	7.2	2	25	2900	39	1.26	2.2	4.0
40FB-25A	6.55	1.82	20.5	2900	40	0.94	1.5	4.0
40FB-40	7.2	2	40	2900	32	2.45	3	4.0
40FB-40A	6.55	1.82	32	2900	33.5	1.73	2.2	4.0
40FB-63	7.2	2	63	2900	27	5.42	7.5	4.0
40FB-63A	6.72	1.87	56	2900	29	3.75	5.5	4.0
50FB-16	14.4	4	16	2900	56	1.09	2.2	3.5
50FB16A	13.1	3.64	12	2900	57	0.81	1.5	3.5
50FB-25	14.4	4	25	2900	52	1.83	4	3.5
50FB-25A	13.1	3.64	20	2900	51.5	1.42	3	3.5

型号	流量Q		扬程 H(m)	转速n (r／min)	效率n (％)	轴功率 (kW)	配用功率 (kW)	汽蚀余量 (m)
型号	(m3／h)	(L／S)	扬程 H(m)	转速n (r／min)	效率n (％)	轴功率 (kW)	配用功率 (kW)	汽蚀余量 (m)
50FB-40	14.4	4	40	2900	46	3.32	5.5	3.5
50FB-40A	13.1	3.64	32.5	2900	45	2.62	5.5	3.5
50FB-63	14.4	4	63	2900	39	6.16	11	3.5
50FB-63A	13.1	3.64	54.5	2900	38	5.24	7.5	3.5
65FB-25	28.8	8	25	2900	62	3.16	5.5	3.5
65FB-25A	26.2	7.28	20	2900	62	2.36	4	3.5
65FB-30	28.8	8	30	2900	60.5	3.89	7.5	3.5
65FB-30A	26.2	7.28	25	2900	61	2.79	5.5	3.5
65FB-40	28.8	8	40	2900	57.5	5.46	11.5	3.5
65FB-40A	26.2	7.28	32	2900	58	4	7.5	3.5
65FB-64	28.8	8	64	2900	52.5	9.57	15	3.5
65FB-64A	26.2	7.28	55	2900	51.5	7.82	7.5	3.5
80FB-15	54.4	15	15	2900	69	3.2	5.5	3.0
80FB-15A	49.1	13.65	11.5	2900	69	2.62	4	3.0
80FB-24	54.4	15	24	2900	68	5.19	7.5	3.0
80FB-24A	49.1	13.65	19	2900	68	3.94	7.5	3.0
80FB-38	54.4	15	38	2900	66.5	8.41	15	3.0
80FB-38A	49.1	13.65	30.5	2900	66.5	6.34	11	3.0
80FB-60	54.4	15	60	2900	62.8	14.06	22	3.0
80FB-60A	49.1	13.65	52	2900	62.5	11.56	18.5	3.0
100FB-23	100.8	28	23	2900	73	8.65	15	3.0
100FB-23A	91.8	25.5	17.5	2900	73	6.51	11	3.0
100FB-37	100.8	28	37	2900	73	13.9	22	3.0
100FB-37A	91.8	25.5	29	2900	70.5	11	18.5	3.0
100FB-57	100.8	28	57	2900	70.5	22.2	37	3.0
100FB-57A	91.8	26.2	52	2900	70.5	18.77	37	3.0
150FB-22	190.8	53	22	2900	77	14.86	22	2.5
150FB-22A	173.5	48.2	17.5	2900	78	10.6	18.5	2.5
150FB-35	190.8	53	35	2900	76	23.94	37	2.5
150FB-35A	173.5	48.2	28	2900	76	17.42	30	2.5
150FB-56	190.8	53	56	2900	76	38.3	55	2.5
150FB-56A	173.5	48.2	50	2900	76	32.1	37	2.5

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵安装与拆卸：

    1、安装机械密封前，要检查所有元件是否损坏。如有损坏的，应进行修复或更换。
    2、严格检查动环与静环的摩擦端面，不许有任何细微的碰撞划伤，装配前时，动环、静环端面要涂一层清洁的机油。
    3、装配中要注意消除偏差，正确调整弹簧的压缩量，使其不得太松太紧。紧固螺钉时，要均匀把紧，避免发生偏斜，使密封失效。
    4、拆卸时要注意泵的拆卸顺序。

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵使用说明：

起动：
    1、准备必要的搬手与工具。
    2、检查密封装置油杯内润滑脂是否注人。
    3、检查泵的旋转方向是否正确，严禁反转，转向错可使叶轮螺母松脱，使腐蚀介质进人轴颈产生腐蚀，导致泵无法工作，也可能使叶轮螺母甩出造成不幸事故。泵起动前必须将联轴器罩好，确保安全生产。
    4、在泵安装位置低于液面(倒灌情况)时，泵在起动前，要打开管路的闸阀，泵液体充满泵内。如果安装位置高于液面(真空情况)时，泵在起动前要灌泵和排气，使泵内和吸人管路内充满液体，排净泵内空气。
    5、起动电机后，缓缓打开排出口闸阀，使泵工作正常后，再将阀门开至需要的程度。
停止：
    1、关闭压力管路闸阀。
    2、停止电机。
    3、关闭吸人管路闸阀。
    4、在环境温度低于液体凝固点时，要放尽泵内存液。
    5、如果泵处于长期停止使用时，应将泵内腐蚀性介质放净，并用清水冲洗干净，清理后，要妥善保管。
运转：
    1、应经常检查泵和电机的温升情况，主要是轴承温升情况，要求轴承温度不超过73℃。
    2、运转过程中，如发现噪声和其它不正常声音时应立即停止检查，排除故障后方可运行。
    3、注意密封装置加油杯，应保持储油，并及时补充、保证润滑。

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵密封说明：

机械密封使用在清洁的无悬浮颗粒的介质中。因此对新管路系统要特别注意清洗管路。

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵安装：

　1、泵的安装是否合理，对泵的正常运行和使用寿命有很重要的影响，所以安装前必须仔细校正，不得草率。
　2、必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度（或倒灌高度）必须根据泵的汽蚀余量特性，管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下，应在吸入管路上装上底阀，并在出口管路上设置灌液螺孔或阀门，以供起动前灌泵之用；
泵倒灌使用情况下，应在吸入管路上装上阀门和过滤器，以免杂物进入。
　3、吸入和吐出管路应该另有支架，不能用泵作支承。
　4、安装泵的地点，应便于巡回检查和检修。
　5、安装顺序
　⑴将机组放在埋有地脚螺栓的基础上，在底座和基础之间放置成对的楔垫作找正之用。
　⑵松开联轴器。用水平仪分别放在泵轴或底座上，通过调整楔垫，找正机组的水平后，适当拧紧地脚螺栓，以防走动。
　⑶用混凝土灌注底座和地脚螺栓孔。
　⑷待混凝土干固后，应拧紧地脚螺栓，并生新检查泵轴的水平度。
　⑸在接好管路及确定原动机转动方向以后，接上联轴器，再核对一遍轴的同心度，测量联轴器的外园上下，左右的差异不得超过0.1mm，两联轴器端面间隙，在一周内大和小的间隙差不得超过0.3mm。
　⑹在机组实际运行3-4小时后作后检查，如无不良现象，则认为安装合格。

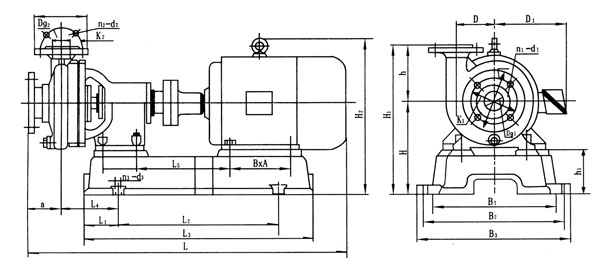

■ FB、AFB型不锈钢离心泵┃耐腐蚀离心泵安装尺寸图：

泵型	泵的外形尺寸及安装尺寸																			吸入口法兰				排出口法兰				配用电机型号
泵型	L	L1	L2	L3	L4	L5	a	b	b1	B1	B2	B3	H	H1	H2	h	h1	B×A	n3-d3	D1	Dg1	k1	n1-d1	D2	Dg2	K2	n2-d2	配用电机型号
25FB-16	645	80	320	480	160	182	70	82	150	230	280	310	180	310	265	130	90	100×125	4-φ15	115	25	85	4-φ14	n5	25	85	4-φ14	Y801-2
25FB-6A	645	80	320	480	160	182	70	82	150	230	280	310	180	310	265	130	90	100×125	4-φ15	115	25	85	4-φ14	115	25	85	4-φ14	Y801-2
25FB-25	660	80	320	480	160	182	70	82	160	230	280	310	180	310	285	130	90	100×140	4-φ15	115	25	85	4-φ14	115	25	85	4-φ14	Y90S-2
25FB-25A	645	80	320	480	160	182	70	82	150	230	280	310	180	310	265	130	90	100×125	4-φ15	115	25	85	4-φ14	115	25	85	4-φ14	Y802-2
25FB-40	685	80	320	480	160	188	70	102	160	230	280	310	180	330	285	150	90	125×140	4-φ15	115	25	85	4-φ14	115	25	85	4-φ14	Y90S-2
25FB-40A	660	80	320	480	160	188	70	82	160	230	280	310	180	330	285	150	90	100×140	4-φ15	115	25	85	4-φ14	115	25	85	4-φ14	Y901-2
40FB-16	660	80	320	480	160	188	70	75	160	230	280	310	180	300	285	120	90	100×140	4-φ15	130	40	100	4-φ14	120	32	90	4-φ14	Y90S-2
40FB-16A	645	80	320	480	160	182	70	75	150	230	280	310	i80	300	265	120	90	100×125	4-φ15	130	40	100	4-φ14	120	32	90	4-φ14	Y802-2
40FB-20	660	80	320	480	160	188	70	75	160	230	280	310	180	300	285	120	90	100×140	4-φ15	130	40	100	4-φ14	120	32	90	4-φ14	Y90S-2
40FB-25	707	80	380	540	165	198	70	86	160	270	270	300	210	340	315	130	130	125×140	4-φ15	130	40	100	4-φ14	120	32	90	4-φ14	Y901-2
40FB-25A	682	80	380	540	165	198	70	86	160	270	270	300	210	340	315	130	130	100×140	4-φ15	130	40	100	4-φ14	120	32	90	4-φ14	Y90S-2
40FB-40	747	80	380	540	165	215	70	105	180	270	330	360	210	370	355	160	110	140×160	4-φ15	145	40	110	4-φ18	135	32	100	4-φ18	Y1001-2
40FB-40A	747	80	380	540	165	215	70	105	180	270	330	360	210	370	355	160	110	140×160	4-φ15	145	40	110	4-φ18	135	32	100	4-φ18	Y1001-2
40FB-63	964	160	480	800	272	288	90	125	210	420	420	450	250	450	433	200	118	178×216	4-φ15	145	40	110	4-φ18	135	32	100	4-φ18	Y132S2-2
40FB-63A	964	160	480	800	272	288	90	125	210	420	420	450	250	450	433	200	118	178×216	4-φ15	145	40	110	4-φ18	135	32	100	4-φ18	Y132S1-2
50FB-16	707	80	380	540	165	198	80	88	160	270	270	300	210	340	325	130	130	125×140	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y901-2
50FB-16A	682	80	380	540	165	198	80	88	160	270	270	300	210	340	325	130	130	100×140	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y90S-2
50FB-25	777	80	380	540	165	222	80	88	190	270	330	360	210	340	363	130	98	140×190	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y112M-2
50FB-25A	757	80	380	540	165	215	80	88	180	270	330	360	210	340	355	130	110	140×160	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y1001-2
50FB-40	852	80	380	580	185	260	80	110	210	270	370	400	230	390	413	160	98	140×216	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y132S1-2
50FB-40A	852	80	380	580	185	260	80	110	210	270	370	400	230	390	413	160	98	140×216	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y132S1-2
50FB-63	1094	160	480	800	272	337	90	125	265	420	420	450	250	450	475	200	90	210×254	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y160M1-2
50FB-63A	1094	160	480	800	272	337	90	125	265	420	420	450	250	450	475	200	90	210×254	4-φ15	160	50	125	4-φ18	145	40	110	4-φ18	Y160M1-2
65FB-25	857	100	380	580	185	260	85	100	210	270	370	400	230	410	413	180	98	140×216	4-φ15	160	65	130	4-φ14	140	50	110	4-φ14	Y132S1-2
65FB-25A	782	80	380	540	165	222	85	100	190	270	330	360	210	390	363	180	98	140×190	4-φ15	160	65	130	4-φ14	140	50	110	4-φ18	Y112M-2

泵型	泵的外形尺寸及安装尺寸																			吸入口法兰				排出口法兰				配用电机型号
泵型	L	L	L2	L3	L4	L5	a	b	b1	B	B2	B3	H	H1	H2	h	h1	B×A	n3-d3	D1	Dg1	k1	n1-d	D2	Dg2	K2	n2-d2	配用电机型号
65FB-30	857	100	380	580	185	260	85	100	210	270	370	400	230	410	413	180	98	140×216	4-φ5	160	65	130	4-φ4	140	50	110	4-φ14	Y132S2-2
65FB-30A	857	100	380	580	185	260	85	100	210	270	370	400	230	410	413	180	98	140×216	4-φ5	160	65	130	4-φ4	140	50	110	4-φ4	Y132S1-2
65FB-40	857	100	380	580	185	260	85	110	210	270	370	400	230	410	4i3	180	98	140×216	4-φ5	180	65	145	4-φ8	160	50	125	4-φ8	Y132S2-2
65FB-40A	857	100	380	580	185	260	85	110	210	270	370	400	230	410	413	180	98	140×216	4-φ5	180	65	145	4-φ8	160	50	125	4-φ8	Y132S1-2
65FB-64	1104	160	480	800	272	337	100	130	265	420	420	450	250	450	475	200	90	210×254	4-φ5	180	65	145	4-φ8	160	50	125	4-φ18	Y160M2-2
65FB-64A	1104	160	480	800	272	337	100	130	265	420	420	450	250	450	475	200	90	210×254	4-φ5	180	65	145	4-φ8	160	50	125	4-φ4	Y160M1-2
80FB-5	867	100	380	580	190	260	90	105	210	270	370	400	230	410	413	180	98	140×216	4-φ5	185	80	150	4-φ8	160	65	130	4-φ4	Y132S1-2
80FB-15A	792	80	380	540	170	260	90	105	190	270	330	360	210	390	363	180	98	140×190	4-φ5	185	80	150	4-φ8	160	65	130	4-φ14	Y112M-2
80FB-24	867	100	380	580	190	260	90	105	210	270	370	400	230	410	413	180	98	140×216	4-φ5	185	80	150	4-φ8	160	65	130	4-φ14	Y132S2-2
80FB-24A	867	100	380	580	190	260	90	105	210	270	370	400	230	410	413	180	98	140×216	4-φ5	185	80	150	4-φ8	160	65	130	4-φ8	Y132S1-2
80FB-38	987	100	480	680	190	310	90	110	265	330	420	460	285	485	510	200	125	210×254	4-05	195	80	160	4-φ8	180	65	145	4-φ8	Y160M2-2
80FB-38A	987	100	480	680	190	320	90	110	265	330	420	460	285	485	510	200	125	210×254	4-φ5	195	80	160	4-φ8	180	65	145	4-φ8	Y160M1-2
80FB-60	1222	200	500	900	320	362	120	138	285	450	450	480	300	500	550	200	120	241×279	4-φ5	195	80	160	4-φ8	180	65	145	4-018	Y180M-2
80FB-60A	1202	200	500	900	320	349	120	138	285	450	450	480	300	180	505	200	120	210×254	4-φ5	195	80	160	4-φ8	180	65	145	4-φ8	Y160L-2
100FB-23	1002	100	480	680	195	310	100	120	265	330	420	460	285	485	510	200	125	210×254	4-φ5	215	100	180	8-φ8	195	80	160	4-φ18	Y160M2-2
100FB-23A	1002	100	480	680	195	310	100	120	265	330	420	460	285	485	510	200	125	210×254	4-φ5	215	100	180	8-φ8	195	80	160	4-φ8	Y160M1-2
100FB-37	1067	120	480	730	215	323	100	120	265	330	420	460	305	505	555	200	125	241×279	4-φ5	215	100	180	8-φ8	195	80	160	4-φ8	Y180M-2
100FB-37A	1002	100	480	680	195	310	100	120	265	330	420	460	285	d85	510	200	125	210×254	4-φ5	215	100	180	8-φ8	195	80	160	4-φ8	Y160M2-2
100FB-57	1335	175	600	950	300	375	110	140	315	360	480	520	300	520	575	220	100	305×318	4-φ20	215	100	180	8-φ8	195	80	160	4-φ8	Y200L2-2
100FB-57A	1335	175	600	950	300	375	110	140	315	360	360	520	300	520	575	220	100	305×318	4-φ20	215	100	180	8-φ8	195	80	160	4-φ8	Y200L1-2
150FB-22	1252	200	500	900	315	362	150	133	285	450	450	480	300	525	550	225	120	241×279	4-φ5	260	150	225	8-φ8	205	100	170	4-φ8	Y180M-2
150FB-22A	1232	200	500	900	315	319	150	133	265	450	450	480	280	505	505	225	120	254×254	4-φ5	260	150	225	8-φ8	205	100	170	4-φ8	Y160L-2
150FB-35	1321	175	600	950	290	375	154	133	315	360	480	520	300	529	575	225	100	305×318	4-φ20	280	150	240	8-φ23	245	100	210	4-φ8	Y200L2-2
150FB-35A	1321	175	600	950	290	375	154	133	315	360	480	520	300	529	575	229	100	305×318	4-φ20	280	150	240	8-φ23	245	100	210	4-φ8	Y200L1-2
150FB-56	1542	225	650	1100	350	440	150	160	385	450	600	650	380	605	705	225	130	349×406	4-φ20	280	150	240	8-φ23	215	100	180	8-φ8	Y250M-2
150FB-56A	1427	225	650	1100	350	421	150	160	345	450	600	650	380	605	685	225	155	311×356	4-φ20	280	150	240	8-φ23	215	100	180	8-φ8	Y225M-2
