QBY-25/40铝合金/铸铁/不锈钢气动隔膜泵工作原理：

QBY-10-15工程塑料F46气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的好多优点。

1. 不需灌引水，吸程高达7ｍ，扬程达70ｍ，出口压力≥6kgf/cm;
2. 流动宽敞，通过性能好，允许通过大颗粒直径达10ｍｍ。抽送泥浆、杂质时，对泵磨损甚微;
3. 扬程、流量可通过气阀开度实现无级调节（气压调节1-7kgf/cm之间）；
4. 该泵无旋转部件，没有轴封，隔膜将抽送的介质于泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏，所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；
5. 不必用电，在易燃、易爆场合所使用安全可靠；
6. 可以浸没在介质中工作；
7. 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运动或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当符合恢复正常后，又能自动启动运行；
8. 结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，连杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9. 可输送较粘的液体(粘度在1万厘泊以下)；
10. 本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点

1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等； 2、泵吸油漆、颜料、胶水、粘合剂等； 3、泵吸各种瓦、瓷、砖器及陶器釉浆等； 4、泵吸各种磨料、腐蚀剂、清洗油垢等； 5、泵吸各种剧毒、易燃、易挥发液体等； 6、泵吸各种污水水泥灌浆及灰浆等； 7、泵吸各种强酸、强碱、强腐蚀液体等； 8、作为各种固液分离设备的前级送压装置

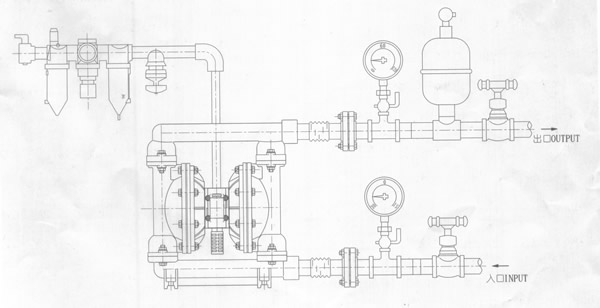

系统连接示意图

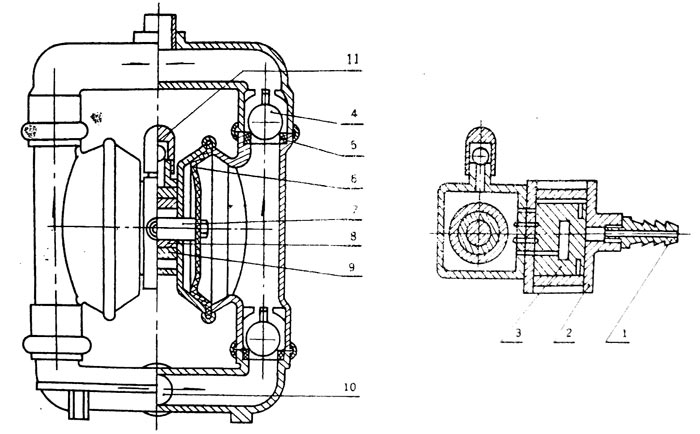

1.进气口 2.配气阀体 3.配气阀 4.园球5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口

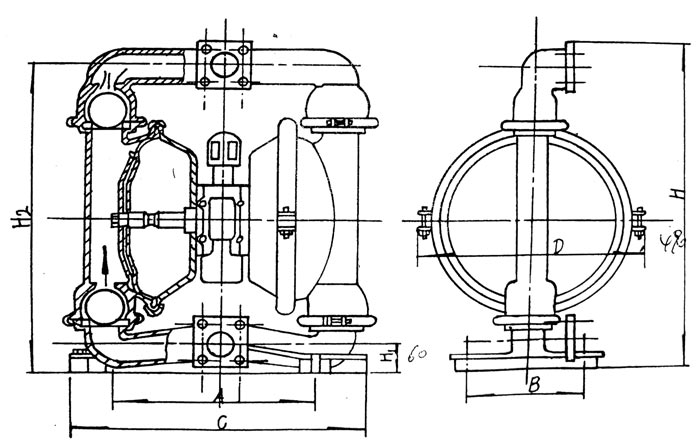

安装尺寸图
