当前位置：首页 > 新闻动态 > ZXL直联式自吸泵结构图及安装尺寸
ZXL直联式自吸泵结构图及安装尺寸
点击次数：1144 发布时间：2017/8/6 21:21:58

ZXL直联式自吸泵型号意义

ZWL型直联式自吸无堵塞排污泵概述

ZXL直联式自吸泵是本公司根据国内外有关技术资料经消化、吸收、改进后研制而成的一种结构新颖的产品属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景。

ZXL直联式自吸泵特点

1、ZXL直联式自吸泵结构紧凑。该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通自吸泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。

2、运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。

3、轴封采用优质机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。

4、采用先进水力模型，具有效率高、性能好等特点。

5、安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

6、结构独特、自吸性能好，工作前只需要保证泵体内储有定量吸引液即可。

ZXL直联式自吸泵适用范围

1、周围环境温度≤40℃，海拔高度≤1000M，相对湿度≤95%，介绍温度≤80℃，特要求可达200℃。

2、自吸高度不能超过规定值5-6.5米，吸入管长度≤10米。

ZXL直联式自吸泵性能参数

型号 流量 扬程
(m)		 吸程
(m)		 转速
(r/min)		 自吸性能
(min/5m)		 功率
(KW)		 泵口径
(mm)		 机组
重量
(kg)
(m³/h) (L/S) 轴功率 电机功率 吸入 排出
25ZXL3.2-20 3.2 0.9 20 6.5 2900 1.9 0.46 0.75 25 25 58
25ZXL3.2-32 3.2 0.9 32 6.5 2900 1.8 1.1 1.5 25 25 62
32ZXL3.2-32 3.2 0.9 50 6.5 2900 1.9 1.1 1.5 32 32 62
32ZXL3.2-50 3.2 0.9 50 6.5 2900 1.7 2.1 3.0 32 32 85
40ZXL6.3-20 6.3 1.8 20 6.5 2900 1.9 0.87 1.1 40 40 62
40ZXL6.3-30 6.3 1.8 30 6.5 2900 1.8 1.8 2.2 40 40 70
40ZXL10-32 10 2.8 32 6.5 2900 1.8 2.1 3.0 40 40 85
40ZXL10-40 10 2.8 40 6.5 2900 1.5 2.7 4.0 40 40 115
40ZXL12.5-50 12.5 3.5 50 6.5 2900 1.7 4.3 5.5 40 40 135
50ZXL15-12 15 4.2 12 6.5 2900 2.4 1.1 1.5 50 50 70
50ZXL18-20 18 5 20 6.5 2900 1.9 1.8 2.2 50 50 75
50ZXL12.5-32 12.5 3.5 32 6.5 2900 1.5 2.1 3.0 50 50 90
50ZXL20-30 20 5.6 30 6.5 2900 1.5 2.6 4.0 50 50 110
50ZXL15-40 15 4.2 40 6.5 2900 1.7 2.7 4.0 50 50 115
50ZXL12.5-50 12.5 3.5 50 6.5 2900 1.4 4.3 5.5 50 50 135
50ZXL15-60 15 4.2 60 6.5 2900 1.3 6.2 7.5 50 50 145
50ZXL-20-75 20 5.6 75 6.5 2900 1.3 9.8 11.0 50 50 220
65ZXL30-15 30 8.3 15 6 2900 2 1.9 3.0 65 65 105
65ZXL20-30 20 5.6 30 6 2900 2 2.7 4.0 65 65 115
65ZXL25-32 25 6.9 32 6 2900 1.9 4.4 5.5 65 65 135
65ZXL25-50 25 6.9 50 6 2900 1.8 6.2 7.5 65 65 142
65ZXL25-75 25 6.9 75 6 2900 1.8 9.8 11.0 65 65 220
80ZXL35-13 35 9.7 13 6 2900 1.9 1.9 3.0 80 80 105
80ZXL43-17 43 12 17 6 2900 1.8 3.1 4.0 80 80 115
80ZXL40-22 40 11.1 22 6 2900 1.9 4.4 5.5 80 80 135
80ZXL50-32 50 13.9 32 6 2900 1.5 6.8 7.5 80 80 142
80ZXL60-55 60 16.7 55 6 2900 1.5 15 18.5 80 80 280
80ZXL60-70 60 16.7 70 6 2900 1.2 20.1 22.0 80 80 300
100ZXL100-20 100 27.8 20 5.5 2900 1.8 7.8 11.0 100 100 240
100ZXL100-30 100 27.8 30 5.5 2900 1.8 11.5 15.0 100 100 250
100ZXL100-40 100 27.8 40 6 2900 1.8 16.3 18.5 100 100 265
100ZXL100-65 100 27.8 65 6 2900 1.8 27.7 30.0 100 100 450
100ZXL70-80 70 19.4 80 6 2900 1.8 24.2 30.0 100 100 450
150ZXL170-45 170 47.2 45 6 2900 1.9 31.2 37.0 150 150 630
150ZXL170-55 170 47.2 55 5 2900 1.8 39.2 45.0 150 150 720
150ZXL150-80 150 41.6 80 5 2900 1.8 46.3 55.0 150 150 850
200ZXL400-32 400 111.1 32 5 1450 2 52.1 55.0 200 200 1200
200ZXL280-63 280 77.8 63 5 1450 1.8 73.9 90.0 200 200 1350
200ZXL350-65 350 97.2 65 5 1450 1.8 97.2 110.0 200 200 1550
250ZXL550-32 550 152.8 32 5 1450 2 80 90.0 250 250 1420
250ZXL400-50 400 111.1 50 5 1450 2 80 90.0 250 250 1850
250ZXL450-55 450 125 55 5 1450 2 102.1 110.0 250 250 1850
300ZXL600-32 600 166.6 32 5 1450 2 81 90.0 300 300 1600
300ZXL500-50 500 138.9 50 5 1450 2 104.6 110.0 300 300 1750
300ZXL550-55 550 152.8 55 5 1450 2 117.6 132.0 300 300 1950

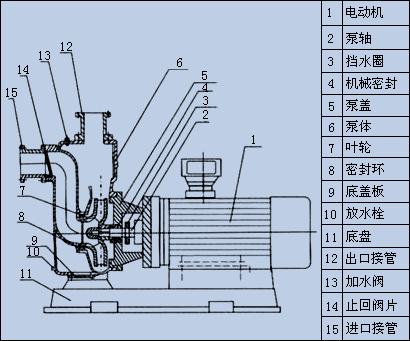

ZXL直联式自吸泵结构图

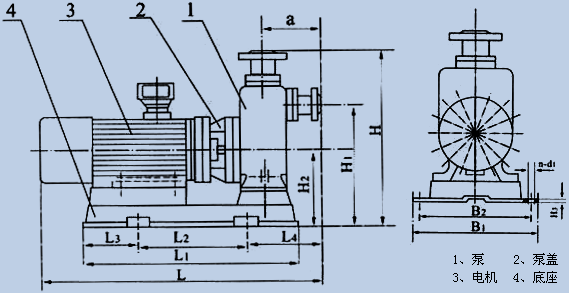

ZXL直联式自吸泵外形和安装尺寸

型号 外形尺寸 安装尺寸 减振器
规格
L H L1 L2 L3 L4 H1 H2 H3 a B1 B2 n-d1
25ZXL3.2-20 540 470 430 250 90 140 320 200 18 150 290 250 4-Φ14 JGD1
25ZXL3.2-32 560 470 430 250 90 140 320 200 18 150 290 250 4-Φ14 JGD1
32ZXL3.2-32 560 470 430 250 90 140 320 200 18 150 290 250 4-Φ14 JGD1
32ZXL3.2-50 640 520 470 280 100 165 380 220 18 170 320 280 4-Φ14 JGD1
40ZXL6.3-20 560 470 430 250 90 150 320 200 18 170 290 250 4-Φ14 JGD1
40ZXL6.3-30 580 470 430 250 90 150 320 200 18 170 290 250 4-Φ14 JGD1
40ZXL10-32 640 470 480 280 100 165 320 200 18 170 320 280 4-Φ14 JGD1
40ZXL10-40 680 520 530 300 115 200 380 220 18 170 340 300 4-Φ14 JGD2
40ZXL12.5-50 720 520 570 340 135 220 380 220 20 170 380 340 4-Φ14 JGD2
50ZXL15-12 580 470 430 250 90 150 320 200 18 170 290 250 4-Φ14 JGD1
50ZXL18-20 580 470 430 250 90 150 320 200 18 170 290 250 4-Φ14 JGD1
50ZXL12.5-32 640 470 480 280 100 165 320 200 18 170 320 280 4-Φ14 JGD1
50ZXL20-30 680 470 530 300 115 200 320 200 18 170 340 300 4-Φ14 JGD2
50ZXL15-40 680 520 530 300 115 200 380 220 18 170 340 300 4-Φ14 JGD2
50ZXL12.5-50 720 520 570 340 115 210 380 220 20 170 380 340 4-Φ14 JGD2
50ZXL15-60 770 560 570 340 115 210 420 240 20 180 380 340 4-Φ18 JGD3
50ZXL-20-75 870 580 800 500 135 230 420 260 25 180 450 400 4-Φ18 JGD3
65ZXL30-15 680 580 480 280 100 210 380 220 18 200 320 280 4-Φ14 JGL2
65ZXL20-30 710 580 530 300 115 210 380 220 20 200 340 300 4-Φ14 JGL2
65ZXL25-32 770 580 570 340 115 210 380 220 20 200 380 340 4-Φ14 JGL2
65ZXL25-50 770 560 570 340 115 210 420 240 20 180 380 340 4-Φ18 JGL3
65ZXL25-75 870 580 800 500 135 230 420 260 25 180 450 400 4-Φ18 JGD3
80ZXL35-13 680 580 480 280 100 210 380 220 18 200 320 280 4-Φ14 JGD2
80ZXL43-17 710 580 530 300 115 210 380 220 20 200 340 300 4-Φ14 JGD2
80ZXL40-22 770 580 570 340 115 210 380 220 20 200 380 340 4-Φ14 JGD2
80ZXL50-32 770 580 570 340 115 210 380 220 20 200 380 340 4-Φ14 JGD2
80ZXL60-55 1000 850 800 500 135 330 580 320 25 320 450 400 4-Φ18 JGD3
80ZXL60-70 1020 850 750 500 125 320 600 340 25 320 400 350 4-Φ18 JGD3
100ZXL100-20 950 650 800 500 150 260 450 260 25 260 450 400 4-Φ18 JGD3
100ZXL100-30 950 650 800 500 150 260 450 260 25 260 450 400 4-Φ18 JGD3
100ZXL100-40 995 650 800 500 150 260 450 260 25 260 450 400 4-Φ18 JGD4
100ZXL100-65 1120 850 850 600 125 320 600 340 25 320 450 400 4-Φ22 JGD4
100ZXL70-80 1120 850 850 600 125 320 600 340 25 320 450 400 4-Φ22 JGD4
150ZXL170-45 1325 940 900 700 100 440 660 360 25 400 450 400 4-Φ22 JGD4
150ZXL170-55 1410 940 1020 800 110 450 660 360 25 400 550 500 4-Φ22 JGD4
150ZXL150-80 1410 940 1020 800 110 450 660 360 25 400 550 500 4-Φ22 JGD4
200ZXL400-32 1540 1150 1080 800 150 450 770 420 25 550 550 500 4-Φ22 JGD4
200ZXL280-63 1660 1200 1190 800 195 495 800 450 25 550 600 550 4-Φ22 JGD4
200ZXL350-65 1660 1200 1190 800 195 495 800 450 25 550 650 600 4-Φ22 JGD4
250ZXL550-32 1830 1300 1210 800 205 605 910 460 25 700 600 550 6-Φ22 JGD4
250ZXL400-50 2020 1300 1260 800 230 630 910 460 25 700 600 550 6-Φ22 JGD4
250ZXL450-55 2070 1320 1300 1000 150 550 910 460 25 700 650 600 6-Φ22 JGD4
300ZXL600-32 1830 1300 1260 800 230 630 910 460 25 700 600 550 6-Φ22 JGD4
300ZXL500-50 2020 1320 1300 1000 150 550 910 460 25 700 650 600 6-Φ22 JGD4
300ZXL550-55 2070 1320 1360 1000 180 580 910 460 25 700 650 600 6-Φ22 JGD4

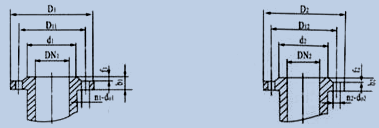

吸入口、排出口法兰尺寸

型号 吸入口法兰尺寸 排出口法兰尺寸
DN1 D1 D11 d1 b1 f1 n1×d01 DN2 D2 D12 d2 b2 f2 n2×d02
25ZXL3.2-20 25 100 75 60 14 2 4-Φ14 25 100 75 60 14 2 4-Φ14
ZXL3.2-32 25 100 75 60 14 2 4-Φ14 25 100 75 60 14 2 4-Φ14
32ZXL3.2-32 32 120 90 70 14 2 4-Φ14 32 120 90 70 14 2 4-Φ14
32ZXL3.2-50 32 120 90 70 14 2 4-Φ14 32 120 90 70 14 2 4-Φ14
40ZXL6.3-20 40 130 100 80 14 2 4-Φ14 40 130 100 80 14 2 4-Φ14
40ZXL6.3-30 40 130 100 80 14 2 4-Φ14 40 130 100 80 14 2 4-Φ14
40ZXL10-32 40 130 100 80 14 2 4-Φ14 40 130 100 80 14 2 4-Φ14
40ZXL10-40 40 130 100 80 14 2 4-Φ14 40 130 100 80 14 2 4-Φ14
40ZXL12.5-50 40 130 100 80 14 2 4-Φ14 40 130 100 80 14 2 4-Φ14
50ZXL18-20 50 140 110 90 14 2 4-Φ14 50 140 110 90 14 2 4-Φ14
50ZXL18-20 50 140 110 90 14 2 4-Φ14 50 140 110 90 14 2 4-Φ14
50ZXL12.5-32 50 140 110 90 14 2 4-Φ14 50 140 110 90 14 2 4-Φ14
50ZXL20-30 50 140 110 90 14 2 4-Φ14 50 140 110 90 14 2 4-Φ14
50ZXL15-40 50 140 110 90 14 2 4-Φ14 50 140 110 90 14 2 4-Φ14
50ZXL12.5-50 50 140 110 90 14 2 4-Φ14 50 140 110 90 14 2 4-Φ14
50ZXL15-60 50 160 125 100 16 2 4-Φ18 50 160 125 100 16 2 4-Φ18
50ZXL20-75 50 160 130 100 16 2 4-Φ18 50 160 125 100 16 2 4-Φ18
65ZXL30-15 65 160 130 110 14 2 4-Φ14 65 160 130 110 14 2 4-Φ14
65ZXL20-30 65 160 130 110 14 2 4-Φ14 65 160 130 110 14 2 4-Φ14
65ZXL25-32 65 160 130 110 14 2 4-Φ14 65 160 130 110 14 2 4-Φ14
65ZXL25-50 65 180 145 120 16 2 4-Φ18 65 180 145 120 16 2 4-Φ18
65ZXL25-75 65 180 145 120 16 2 4-Φ18 65 180 145 120 16 2 4-Φ18
80ZXL35-13 80 185 150 125 15 2 4-Φ18 80 185 150 125 15 2 4-Φ18
80ZXL43-17 80 185 150 125 15 2 4-Φ18 80 185 150 125 15 2 4-Φ18
80ZXL40-22 80 185 150 125 15 2 4-Φ18 80 185 150 125 15 2 4-Φ18
80ZXL50-32 80 185 150 125 15 2 4-Φ18 80 185 150 125 15 2 4-Φ18
80ZXL60-55 80 195 160 135 18 2 8-Φ18 80 195 160 135 18 2 8-Φ18
80ZXL60-70 80 195 160 135 18 2 8-Φ18 80 195 160 135 18 2 8-Φ18
100ZXL100-20 100 210 170 145 15 3 4-Φ18 100 210 170 145 15 3 4-Φ18
100ZXL100-30 100 210 170 145 15 3 4-Φ18 100 210 170 145 15 3 4-Φ18
100ZXL100-40 100 210 170 145 15 3 4-Φ18 100 210 170 145 15 3 4-Φ18
100ZXL100-65 100 220 180 155 18 3 8-Φ18 100 220 180 155 18 3 8-Φ18
100ZXL70-80 100 220 180 155 18 3 8-Φ18 100 220 180 155 18 3 8-Φ18
150ZXL170-45 150 265 225 200 20 3 8-Φ18 150 265 225 200 20 3 8-Φ18
150ZXL170-55 150 265 225 200 20 3 8-Φ18 150 265 225 200 20 3 8-Φ18
150ZXL150-80 150 285 240 210 22 3 8-Φ22 150 285 240 210 22 2 8-Φ22
200ZXL400-32 200 320 280 255 20 3 8-Φ18 200 320 280 255 20 3 8-Φ18
200ZXL280-63 200 340 295 260 28 3 12-Φ22 200 340 295 260 28 3 12-Φ22
200ZXL350-65 200 340 295 260 28 3 12-Φ22 200 340 295 260 28 3 12-Φ22
250ZXL550-32 250 405 355 320 30 3 12-Φ26 250 405 355 320 30 3 12-Φ26
250ZXL400-50 250 405 355 320 30 3 12-Φ26 250 405 355 320 30 3 12-Φ26
250ZXL450-55 250 405 355 320 30 3 12-Φ26 250 405 355 320 30 3 12-Φ26
300ZXL600-32 300 460 410 370 32 3 12-Φ26 300 460 410 370 32 3 12-Φ26
300ZXL500-50 300 460 410 370 32 3 12-Φ26 300 460 410 370 32 3 12-Φ26
300ZXL550-55 300 460 410 370 32 3 12-Φ26 300 460 410 370 32 3 12-Φ26
