FB、AFB不锈钢耐腐蚀离心泵结构图
点击次数：1035 发布时间：2017/8/5 5:51:57
FB、AFB型泵是单级单吸悬臂式耐腐蚀离心泵。本单位吸取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式双端面机械密封，具有高效节能，结构紧凑、性能稳定、使用可靠等优点。耐腐蚀泵适用于输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-20℃～l05℃，泵的进口压力不能大于0.2MPa，广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造等工业部门，也可供工矿、企业及城市供水、排水之用。

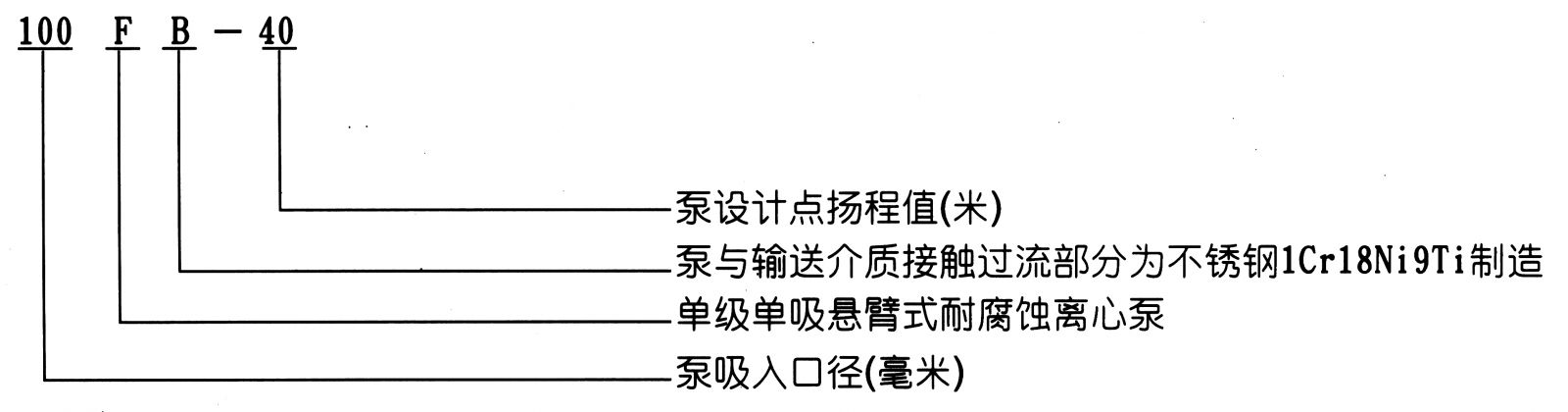

【型号意义】

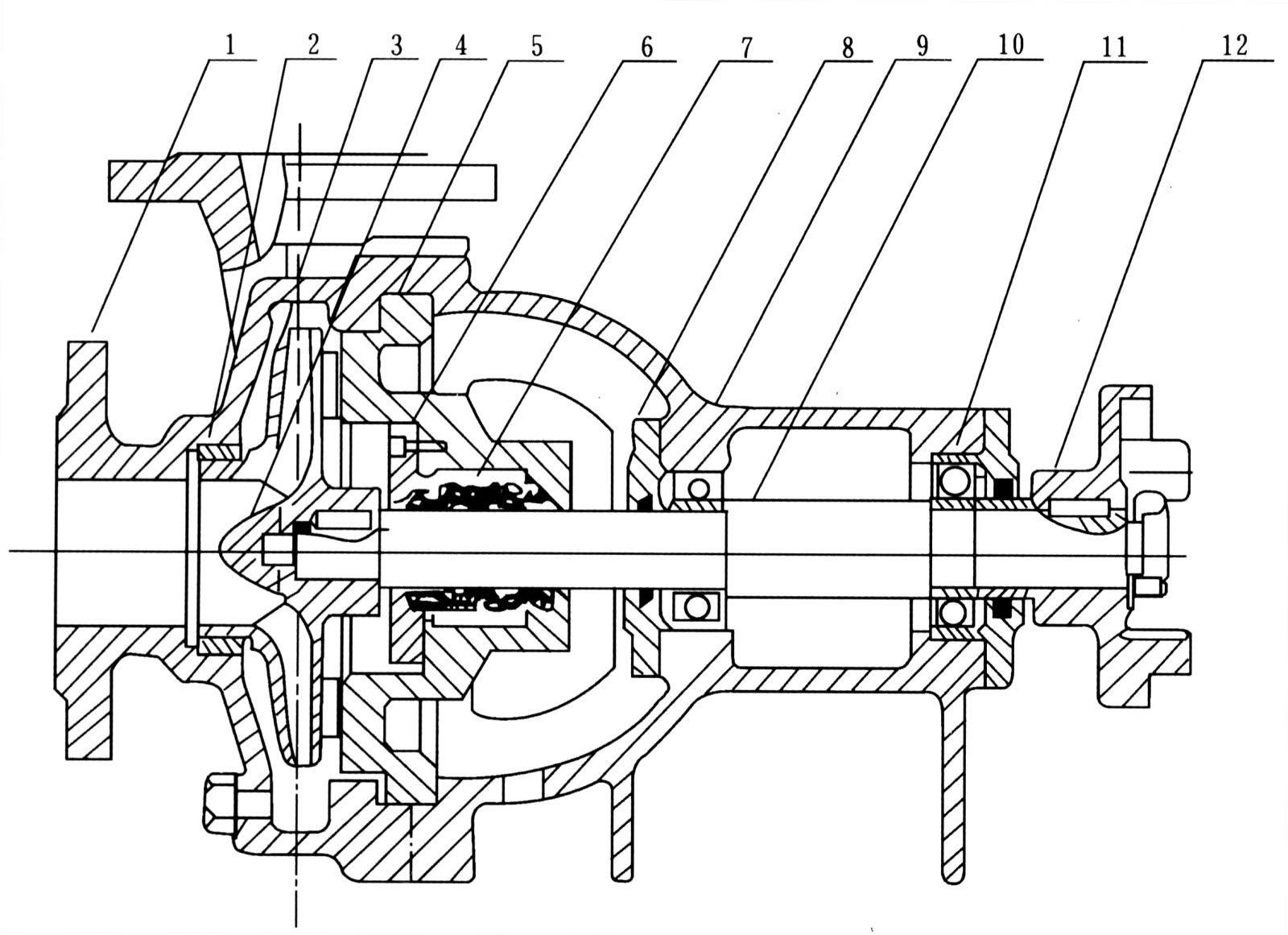

【产品结构】
|
1 |
泵 壳 |
|
|
2 |
密封环 |
|
|
3 |
叶轮 |
|
|
4 |
叶轮螺母 |
|
|
5 |
泵盖 |
|
|
6 |
密封盖 |
|
|
7 |
机械密封 |
|
|
8 |
轴承盖 |
|
|
9 |
轴承体 |
|
|
10 |
泵轴 |
|
|
11 |
轴承 |
|
|
12 |
联轴节 |
AFB、FB型不锈钢耐腐离心泵性能参数：
|
离心泵型号
|
离心泵流量Q
|
扬程
|
转速
|
电机功率
|
效率
|
|
|
(m3/h)
|
(l/s)
|
(m)
|
(r/min)
|
（KW)
|
%
|
|
|
25-16
|
3.6
|
1
|
16
|
2900
|
0.75
|
33
|
|
25-16A
|
3.25
|
0.9
|
13
|
2900
|
0.75
|
34
|
|
25-25
|
3.6
|
1
|
25
|
2900
|
1.5
|
30
|
|
25-25A
|
3.25
|
0.9
|
20
|
2900
|
1.1
|
31
|
|
25-40
|
3.6
|
1
|
40
|
2900
|
2.2
|
23
|
|
25-40A
|
3.25
|
0.9
|
32.7
|
2900
|
1.5
|
24
|
|
40-16
|
7.2
|
2
|
16
|
2900
|
1.5
|
44
|
|
40-16A
|
6.55
|
1.82
|
13
|
2900
|
1.1
|
46.7
|
|
40-20
|
7.2
|
2
|
20
|
2900
|
1.5
|
42
|
|
40-25
|
7.2
|
2
|
25
|
2900
|
2.2
|
39
|
|
40-25A
|
6.55
|
1.82
|
21
|
2900
|
1.5
|
40
|
|
40-40
|
7.2
|
2
|
40
|
2900
|
3
|
32
|
|
40-40A
|
6.55
|
1.82
|
32.5
|
2900
|
3
|
33.5
|
|
40-63
|
7.2
|
2
|
63
|
2900
|
7.5
|
22.8
|
|
40-63A
|
6.55
|
1.82
|
55
|
2900
|
5.5
|
27
|
|
50-16
|
14.4
|
4
|
16
|
2900
|
2.2
|
16
|
|
50-16A
|
13.1
|
3.64
|
13
|
2900
|
1.5
|
13
|
|
50-25
|
14.4
|
4
|
25
|
2900
|
4
|
25
|
|
50-25A
|
13.1
|
3.64
|
20.5
|
2900
|
3
|
20.5
|
|
50-40
|
14.4
|
4
|
40
|
2900
|
5.5
|
40
|
|
50-40A
|
13.1
|
3.64
|
33
|
2900
|
5.5
|
33
|
|
50-63
|
14.4
|
4
|
63
|
2900
|
11
|
63
|
|
50-63A
|
13.1
|
3.64
|
54
|
2900
|
11
|
54.5
|
|
65-16
|
28.8
|
8
|
16
|
2900
|
4
|
62
|
|
65-25
|
28.8
|
8
|
25
|
2900
|
5.5
|
62
|
|
65-25A
|
26.2
|
7.28
|
20.5
|
2900
|
4
|
62
|
|
65-30
|
28.3
|
8
|
30
|
2900
|
7.5
|
60.5
|
|
65-30A
|
26.2
|
7.28
|
24
|
2900
|
5.5
|
62
|
|
65-40
|
28.8
|
8
|
40
|
2900
|
7.5
|
57.5
|
|
65-40A
|
26.2
|
7.28
|
32.5
|
2900
|
5.5
|
58
|
|
65-64
|
28.8
|
8
|
64
|
2900
|
15
|
52.5
|
|
65-6A
|
26.9
|
7.41
|
55
|
2900
|
11
|
51.5
|
|
80-15
|
54
|
15
|
15
|
2900
|
5.5
|
69
|
|
80-15A
|
49.1
|
13.64
|
11.5
|
2900
|
4
|
69
|
|
80-24
|
54
|
15
|
24
|
2900
|
7.5
|
69
|
|
80-24A
|
49.4
|
13.64
|
20
|
2900
|
5.5
|
68
|
|
80-38
|
54
|
15
|
38
|
2900
|
15
|
66.5
|
|
80-38A
|
49.1
|
13.64
|
31.5
|
2900
|
11
|
66.5
|
|
80-60
|
54
|
15
|
60
|
2900
|
22
|
62.8
|
|
80-60A
|
54.4
|
14
|
52.5
|
2900
|
18.5
|
62.8
|
|
100-23
|
100.8
|
28
|
23
|
2900
|
15
|
73
|
|
100-23A
|
91.8
|
25.5
|
19
|
2900
|
11
|
73
|
|
100-37
|
100.8
|
28
|
37
|
2900
|
22
|
73
|
|
100-37A
|
91.8
|
25.5
|
31
|
2900
|
15
|
70.5
|
|
100-57
|
100
|
28
|
57
|
2900
|
37
|
70.5
|
|
100-57A
|
94.3
|
26.2
|
51.5
|
2900
|
30
|
70.5
|
|
150-22
|
190
|
53
|
22
|
2900
|
22
|
77
|
|
150-22A
|
173.5
|
48.2
|
17.5
|
2900
|
18.5
|
78
|
|
150-35
|
190
|
53
|
35
|
2900
|
37
|
76
|
|
150-35A
|
173.5
|
48.2
|
28
|
2900
|
30
|
76
|
|
150-56
|
190
|
53
|
56
|
2900
|
55
|
76
|
|
150-56A
|
178.2
|
48.5
|
48
|
2900
|
45
|
76
|
