不锈钢轻型冲压立式多级离心泵结构图
点击次数：1202 发布时间：2017/8/2 23:36:05
|
|
|

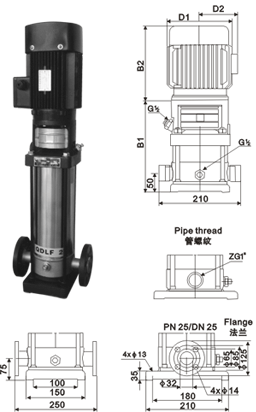

焊接（快装接管）
|
DIN25mm或32
|
|
螺纹（椭圆法兰）
|
ZG1"或ZG1 1/4"
|
|
| ·冷热清洁的，非易燃易爆并不含有固体颗粒纤维的液体 |
| ·液体温度：-15℃至+120℃ |
| ·环境温度： 高+120℃ |
| ·小入口压力：根据NPSH曲线+小安全扬程量0.5米水头 |
| 尺寸和重量 |
|
泵型号
|
尺寸（毫米）
|
|
B1
|
B2
|
B1+B2
|
D1
|
D2
|
|
|
QDLF2-20
|
220
|
225
|
445
|
145
|
110
|
20
|
|
QDLF2-30
|
238
|
225
|
463
|
145
|
110
|
20
|
|
QDLF2-40
|
256
|
225
|
481
|
145
|
110
|
20
|
|
QDLF2-50
|
274
|
225
|
499
|
145
|
110
|
20
|
|
QDLF2-60
|
297
|
225
|
522
|
145
|
110
|
25
|
|
QDLF2-70
|
315
|
225
|
540
|
145
|
110
|
25
|
|
QDLF2-90
|
351
|
245
|
596
|
170
|
150
|
30
|
|
QDLF2-110
|
387
|
245
|
632
|
170
|
150
|
30
|
|
QDLF2-130
|
440
|
245
|
685
|
170
|
150
|
35
|
|
QDLF2-150
|
476
|
245
|
721
|
170
|
150
|
35
|
|
QDLF2-180
|
530
|
265
|
795
|
180
|
155
|
40
|
|
QDLF2-220
|
602
|
265
|
867
|
180
|
155
|
45
|
|
QDLF2-260
|
682
|
290
|
972
|
180
|
155
|
50
|
|
|

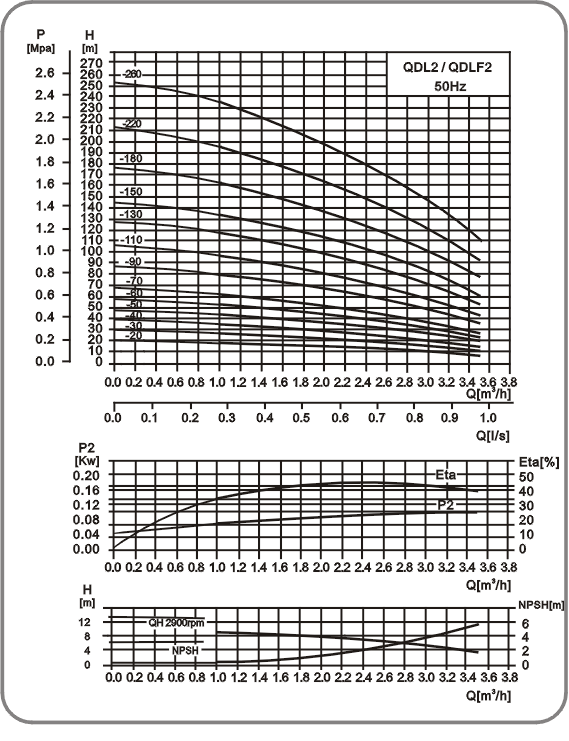

泵型号
|
配用电机
|
Q
m3/h
|
1
|
1.2
|
1.6
|
2.0
|
2.4
|
2.8
|
3.2
|
3.5
|
|
（KW）
|
|
QDLF2-20
|
0.37
|
H
m
|
18
|
17
|
16
|
15
|
13
|
12
|
10
|
8
|
|
QDLF2-30
|
0.37
|
27
|
26
|
24
|
22
|
20
|
18
|
15
|
12
|
|
QDLF2-40
|
0.55
|
36
|
35
|
33
|
30
|
26
|
24
|
20
|
16
|
|
QDLF2-50
|
0.55
|
45
|
43
|
40
|
37
|
33
|
30
|
24
|
20
|
|
QDLF2-60
|
0.75
|
53
|
52
|
50
|
45
|
40
|
36
|
30
|
24
|
|
QDLF2-70
|
0.75
|
63
|
61
|
57
|
52
|
47
|
41
|
35
|
28
|
|
QDLF2-90
|
1.1
|
80
|
78
|
73
|
67
|
61
|
54
|
45
|
37
|
|
QDLF2-110
|
1.1
|
98
|
95
|
89
|
82
|
73
|
64
|
54
|
44
|
|
QDLF2-130
|
1.5
|
116
|
114
|
106
|
98
|
89
|
78
|
65
|
52
|
|
QDLF2-150
|
1.5
|
134
|
130
|
123
|
112
|
100
|
90
|
73
|
60
|
|
QDLF2-180
|
2.2
|
161
|
157
|
148
|
136
|
121
|
108
|
91
|
76
|
|
QDLF2-220
|
2.2
|
197
|
192
|
180
|
165
|
148
|
130
|
110
|
90
|
|
QDLF2-260
|
3.0
|
232
|
228
|
214
|
198
|
179
|
158
|
130
|
110
|
|
|
|
|

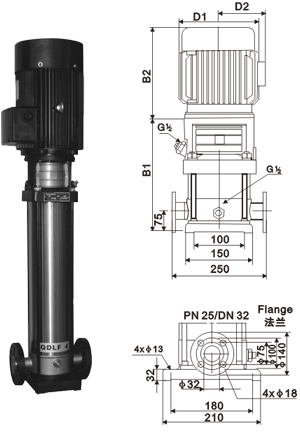

焊接（快装接管）
|
DIN32mm
|
|
螺纹（椭圆法兰）
|
ZG1 1/4"或ZG1 1/2"
|
|
| ·冷热清洁的，非易燃易爆并不含有固体颗粒纤维的液体 |
| ·液体温度：-15℃至+120℃ |
| ·环境温度： 高+120℃ |
| ·小入口压力：根据NPSH曲线+小安全扬程量0.5米水头 |
| 尺寸和重量 |
|
泵型号
|
尺寸（毫米）
|
|
B1
|
B2
|
B1+B2
|
D1
|
D2
|
|
|
QDLF4-20
|
235
|
225
|
460
|
145
|
110
|
20
|
|
QDLF4-30
|
265
|
225
|
490
|
145
|
110
|
20
|
|
QDLF4-40
|
295
|
225
|
520
|
145
|
110
|
20
|
|
QDLF4-50
|
325
|
245
|
570
|
170
|
150
|
20
|
|
QDLF4-60
|
350
|
245
|
595
|
170
|
150
|
20
|
|
QDLF4-80\7
|
420
|
245
|
665
|
170
|
150
|
25
|
|
QDLF4-80
|
420
|
245
|
665
|
170
|
150
|
25
|
|
QDLF4-100
|
475
|
265
|
740
|
180
|
155
|
30
|
|
QDLF4-120
|
530
|
265
|
795
|
180
|
155
|
30
|
|
QDLF4-160\4
|
645
|
290
|
935
|
180
|
155
|
35
|
|
QDLF4-160
|
645
|
290
|
935
|
180
|
155
|
35
|
|
QDLF4-290
|
725
|
325
|
1050
|
210
|
180
|
35
|
|
QDLF4-220
|
805
|
325
|
1130
|
210
|
180
|
40
|
|
|
泵型号
|
配用电机
|
Q
m3/h
|
1.5
|
2.0
|
3.0
|
4.0
|
5.0
|
6.0
|
7.0
|
8.0
|
|
（KW）
|
|
QDLF4-20
|
0.37
|
H
m
|
19
|
18
|
17
|
15
|
13
|
10
|
8
|
6
|
|
QDLF4-30
|
0.55
|
28
|
27
|
26
|
24
|
20
|
18
|
13
|
10
|
|
QDLF4-40
|
0.75
|
38
|
36
|
34
|
32
|
27
|
24
|
19
|
13
|
|
QDLF4-50
|
1.1
|
47
|
45
|
43
|
40
|
34
|
31
|
23
|
17
|
|
QDLF4-60
|
1.1
|
56
|
54
|
52
|
48
|
41
|
37
|
28
|
20
|
|
QDLF4-80/7
|
1.5
|
66
|
63
|
61
|
56
|
48
|
43
|
33
|
24
|
|
QDLF4-80
|
1.5
|
74
|
72
|
70
|
64
|
55
|
50
|
38
|
27
|
|
QDLF4-100
|
2.2
|
96
|
90
|
87
|
81
|
71
|
62
|
48
|
34
|
|
QDLF4-120
|
2.2
|
114
|
108
|
104
|
95
|
85
|
75
|
58
|
41
|
|
QDLF4-160/14
|
3.0
|
136
|
126
|
122
|
112
|
101
|
89
|
68
|
48
|
|
QDLF4-160
|
3.0
|
152
|
144
|
140
|
129
|
115
|
101
|
78
|
55
|
|
QDLF4-190
|
4.0
|
183
|
171
|
168
|
153
|
137
|
122
|
93
|
67
|
|
QDLF4-220
|
4.0
|
211
|
200
|
192
|
178
|
160
|
138
|
108
|
79
|
|
|
|
|
|

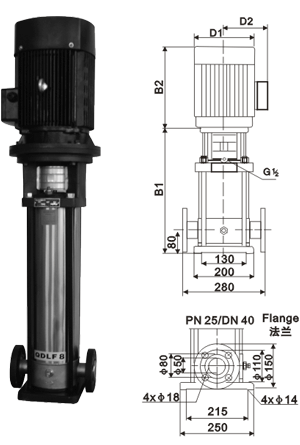

焊接（快装接管）
|
DIN50mm
|
|
螺纹（椭圆法兰）
|
DN40mm
|
|
| ·冷热清洁的，非易燃易爆并不含有固体颗粒纤维的液体 |
| ·液体温度：-15℃至+120℃ |
| ·环境温度： 高+40℃ |
| ·小入口压力：根据NPSH曲线+小安全扬程量0.5米水头. |
| 尺寸和重量 |
|
泵型号
|
尺寸（毫米）
|
|
B1
|
B2
|
B1+B2
|
D1
|
D2
|
|
重量
（公斤）
|
|
QDLF8-20
|
350
|
225
|
575
|
145
|
110
|
|
25
|
|
QDLF8-30
|
380
|
245
|
625
|
170
|
150
|
|
30
|
|
QDLF8-40
|
425
|
245
|
670
|
170
|
150
|
|
30
|
|
QDLF8-50
|
455
|
265
|
720
|
180
|
155
|
|
40
|
|
QDLF8-60
|
485
|
265
|
750
|
180
|
155
|
|
40
|
|
QDLF8-80
|
550
|
290
|
840
|
180
|
155
|
|
45
|
|
QDLF8-100
|
610
|
325
|
935
|
210
|
180
|
|
55
|
|
QDLF8-120
|
670
|
325
|
995
|
210
|
180
|
|
55
|
|
QDLF8-140
|
750
|
395
|
1145
|
230
|
190
|
300
|
80
|
|
QDLF8-160
|
810
|
295
|
1205
|
230
|
190
|
300
|
80
|
|
QDLF8-180
|
870
|
435
|
1305
|
270
|
210
|
300
|
90
|
|
QDLF8-200
|
930
|
435
|
1365
|
270
|
210
|
300
|
90
|
|
|
泵型号
|
配用电机
|
Q
m3/h
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
（KW）
|
|
QDLF8-20
|
0.75
|
H
m
|
21
|
20
|
19
|
18
|
17
|
16
|
15
|
14
|
|
QDLF8-30
|
1.1
|
31
|
30
|
29
|
28
|
26
|
24
|
23
|
20
|
|
QDLF8-40
|
1.5
|
41
|
40
|
39
|
37
|
35
|
32
|
30
|
27
|
|
QDLF8-50
|
2.2
|
52
|
50
|
48
|
46
|
44
|
41
|
37
|
34
|
|
QDLF8-60
|
2.2
|
62
|
60
|
58
|
55
|
53
|
49
|
45
|
41
|
|
QDLF8-80
|
3.0
|
83
|
80
|
78
|
74
|
70
|
65
|
60
|
54
|
|
QDLF8-100
|
4.0
|
104
|
100
|
97
|
92
|
88
|
80
|
75
|
68
|
|
QDLF8-120
|
4.0
|
125
|
120
|
116
|
110
|
105
|
97
|
90
|
81
|
|
QDLF8-140
|
5.5
|
146
|
140
|
136
|
129
|
123
|
113
|
105
|
95
|
|
QDLF8-160
|
5.5
|
166
|
160
|
155
|
147
|
140
|
130
|
120
|
108
|
|
QDLF8-180
|
7.5
|
187
|
180
|
175
|
166
|
158
|
146
|
135
|
122
|
|
QDLF8-200
|
7.5
|
208
|
200
|
194
|
185
|
175
|
162
|
150
|
135
|
|
|
| |
|

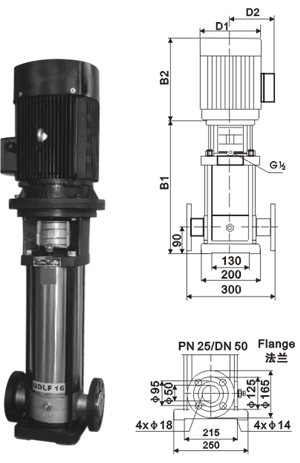

焊接（快装接管）
|
DIN50mm
|
|
螺纹（标准法兰）
|
DIN50mm
|
|
|
|
| ·冷热清洁的，非易燃易爆并不含有固体颗粒纤维的液体 |
| ·液体温度：-15℃至+120℃ |
| ·环境温度： 高+40℃ |
| ·小入口压力：根据NPSH曲线+小安全扬程量0.5米水头. |
| 尺寸和重量 |
|
泵型号
|
尺寸（毫米）
|
|
B1
|
B2
|
B1+B2
|
D1
|
D2
|
|
重量
（公斤）
|
|
QDLF16-30/2
|
455
|
265
|
720
|
180
|
155
|
|
40
|
|
QDLF16-30
|
455
|
290
|
745
|
180
|
155
|
|
50
|
|
QDLF16-40
|
500
|
325
|
825
|
210
|
180
|
|
55
|
|
QDLF16-50
|
565
|
395
|
960
|
230
|
190
|
300
|
70
|
|
QDLF16-60
|
610
|
395
|
1005
|
230
|
190
|
300
|
75
|
|
QDLF16-70
|
655
|
435
|
1090
|
270
|
210
|
300
|
80
|
|
QDLF16-80
|
700
|
435
|
1135
|
270
|
210
|
300
|
80
|
|
QDLF16-100
|
820
|
490
|
1310
|
330
|
255
|
350
|
115
|
|
QDLF16-120
|
910
|
490
|
1400
|
330
|
255
|
350
|
115
|
|
QDLF16-140
|
1000
|
490
|
1490
|
330
|
255
|
350
|
160
|
|
QDLF16-160
|
1090
|
490
|
1580
|
330
|
255
|
350
|
165
|
|
|
泵型号
|
配用电机
|
Q
m3/h
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
|
（KW）
|
|
QDLF16-30/2
|
2.2
|
H
m
|
28
|
27
|
26
|
25
|
23
|
21
|
19
|
17
|
|
QDLF16-30
|
3.0
|
42
|
41
|
39
|
37
|
35
|
32
|
29
|
26
|
|
QDLF16-40
|
4.0
|
56
|
54
|
52
|
50
|
47
|
44
|
38
|
34
|
|
QDLF16-50
|
5.5
|
69
|
68
|
65
|
62
|
59
|
54
|
48
|
43
|
|
QDLF16-60
|
5.5
|
83
|
81
|
78
|
75
|
70
|
64
|
58
|
52
|
|
QDLF16-70
|
7.5
|
97
|
95
|
92
|
87
|
82
|
75
|
68
|
61
|
|
QDLF16-80
|
7.5
|
111
|
108
|
105
|
100
|
94
|
86
|
77
|
70
|
|
QDLF16-100
|
11
|
139
|
136
|
131
|
125
|
118
|
108
|
97
|
87
|
|
QDLF16-120
|
11
|
167
|
163
|
157
|
150
|
141
|
129
|
116
|
105
|
|
QDLF16-140
|
15
|
194
|
190
|
184
|
175
|
165
|
151
|
136
|
122
|
|
QDLF16-160
|
15
|
222
|
217
|
210
|
200
|
189
|
173
|
155
|
140
|
|
