XBD(I)型多级消防泵泵结构图
点击次数：988 发布时间：2017/8/3 14:59:12
XBD(I)型多级消防泵是新泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿命厂。以水力平衡解决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型泵，可以简便安装于任一段水平管路中间。XBD-GDL型立式多级消防泵完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的佳泵型。
XBD-GDL型系列消防泵其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
XBD(I)型消防泵特点
1、水力模型先进，效率高，性能范围广。
2、XBD(I)型多级消防泵立式结构，占地面积小。
3、采用优质轴承，振动小、噪音低、运行平稳、安全可靠。
4、XBD-GDL型立式多级消防泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。
XBD(I)型多级消防泵技术参数
使用温度：≤100℃，压力：≤1.6Mpa(16kg/C㎡)
消防泵顾名思义，消防上用的泵，根据不同的分类方式分为不同的种类 以它全密封、无泄漏、耐腐蚀之特点，广泛用于环保、水处理、消防等部门用来抽送各类液体，是创建无泄漏、无污染文明车间、文明工厂的理想用泵用与消防系统的泵类型都差不多的，只是扬程和流量有不同。消防泵的选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑。

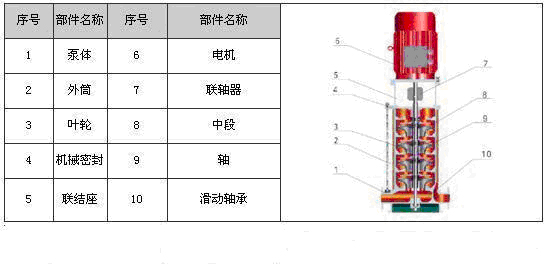

XBD(I)型多级消防泵结构图

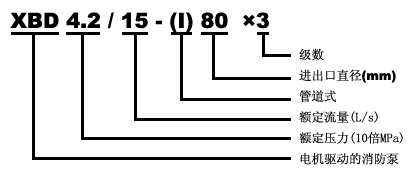

XBD(I)型多级消防泵型号意义
|
消防泵型号
|
消防泵流量
|
消防泵扬程
|
消防泵效率
|
消防泵转速
|
消防泵电机功率（KW)
|
消防泵汽蚀余量
|
||
|
(m3/h)
|
(L/s)
|
(m)
|
（%）
|
(r/min)
|
轴功率
|
电机功率
|
（m)
|
|
| XBD3.6/0.56-25×3消防泵 |
2
|
0.56
|
36
|
30
|
2900
|
0.65
|
1.1
|
1.7
|
| XBD4.8/0.56-25×4消防泵 |
2
|
0.56
|
48
|
30
|
2900
|
0.87
|
1.1
|
1.7
|
| XBD6/0.56-25×5消防泵 |
2
|
0.56
|
60
|
30
|
2900
|
1.09
|
1.5
|
1.7
|
| XBD7.2/0.56-25×6消防泵 |
2
|
0.56
|
72
|
30
|
2900
|
1.3
|
1.5
|
1.7
|
| XBD8.4/0.56-25×7消防泵 |
2
|
0.56
|
84
|
30
|
2900
|
1.52
|
2.2
|
1.7
|
| XBD9.6/0.56-25×8消防泵 |
2
|
0.56
|
96
|
30
|
2900
|
1.74
|
2.2
|
1.7
|
| XBD10.8/0.56-25×9消防泵 |
2
|
0.56
|
108
|
30
|
2900
|
1.96
|
2.2
|
1.7
|
| XBD12/0.56-25×10消防泵 |
2
|
0.56
|
120
|
30
|
2900
|
2.17
|
3
|
1.7
|
| XBD13.2/0.56-25×11消防泵 |
2
|
0.56
|
132
|
30
|
2900
|
2.39
|
3
|
1.7
|
| XBD14.4/0.56-25×12消防泵 |
2
|
0.56
|
144
|
30
|
2900
|
2.61
|
3
|
1.7
|
| XBD3.3/1.11-25×3消防泵 |
4
|
1.11
|
33
|
40
|
2900
|
0.9
|
1.1
|
1.7
|
| XBD4.4/1.11-25×4消防泵 |
4
|
1.11
|
44
|
40
|
2900
|
1.2
|
1.5
|
1.7
|
| XBD5.5/1.11-25×5消防泵 |
4
|
1.11
|
55
|
40
|
2900
|
1.5
|
2.2
|
1.7
|
| XBD6.6/1.11-25×6消防泵 |
4
|
1.11
|
66
|
40
|
2900
|
1.8
|
2.2
|
1.7
|
| XBD7.7/1.11-25×7消防泵 |
4
|
1.11
|
77
|
40
|
2900
|
2.1
|
2.2
|
1.7
|
| XBD8.8/1.11-25×8消防泵 |
4
|
1.11
|
88
|
40
|
2900
|
2.4
|
3
|
1.7
|
| XBD9.9/1.11-25×9消防泵 |
4
|
1.11
|
99
|
40
|
2900
|
2.7
|
3
|
1.7
|
| XBD11/1.11-25×10消防泵 |
4
|
1.11
|
110
|
40
|
2900
|
3
|
4
|
1.7
|
| XBD12.1/1.11-25×11消防泵 |
4
|
1.11
|
121
|
40
|
2900
|
3.3
|
4
|
1.7
|
| XBD13.2/1.11-25×12消防泵 |
4
|
1.11
|
132
|
40
|
2900
|
3.6
|
4
|
1.7
|
| XBD14.3/1.11-25×13消防泵 |
4
|
1.11
|
143
|
40
|
2900
|
3.9
|
4
|
1.7
|
| XBD3.6/1.67-40×3消防泵 |
6
|
1.67
|
36
|
52
|
2900
|
1.13
|
1.5
|
1.7
|
| XBD4.8/1.67-40×4消防泵 |
6
|
1.67
|
48
|
52
|
2900
|
1.5
|
2.2
|
1.7
|
| XBD6/1.67-40×5消防泵 |
6
|
1.67
|
60
|
52
|
2900
|
1.88
|
2.2
|
1.7
|
| XBD7.2/1.67-40×6消防泵 |
6
|
1.67
|
72
|
52
|
2900
|
2.26
|
3
|
1.7
|
| XBD8.4/1.67-40×7消防泵 |
6
|
1.67
|
84
|
52
|
2900
|
2.64
|
3
|
1.7
|
| XBD9.6/1.67-40×8消防泵 |
6
|
1.67
|
96
|
52
|
2900
|
3.01
|
4
|
1.7
|
| XBD10.8/1.67-40×9消防泵 |
6
|
1.67
|
108
|
52
|
2900
|
3.39
|
4
|
1.7
|
| XBD12/1.67-40×10消防泵 |
6
|
1.67
|
120
|
52
|
2900
|
3.77
|
4
|
1.7
|
| XBD13.2/1.67-40×11消防泵 |
6
|
1.67
|
132
|
52
|
2900
|
4.15
|
5.5
|
1.7
|
| XBD14.4/1.67-40×12消防泵 |
6
|
1.67
|
144
|
52
|
2900
|
4.52
|
5.5
|
1.7
|
| XBD3/3.33-50×2消防泵 |
12
|
3.33
|
30
|
56
|
2900
|
1.75
|
2.2
|
1.8
|
| XBD4.5/3.33-50×3消防泵 |
12
|
3.33
|
45
|
56
|
2900
|
2.63
|
3
|
1.8
|
| XBD6.0/3.33-50×4消防泵 |
12
|
3.33
|
60
|
56
|
2900
|
3.6
|
4
|
1.8
|
| XBD7.5/3.33-50×5消防泵 |
12
|
3.33
|
75
|
56
|
2900
|
4.27
|
5.5
|
1.8
|
| XBD9/3.33-50×6消防泵 |
12
|
3.33
|
90
|
56
|
2900
|
5.25
|
5.5
|
1.8
|
| XBD10.5/3.33-50×7消防泵 |
12
|
3.33
|
105
|
56
|
2900
|
6.12
|
7.5
|
1.8
|
| XBD12/3.33-50×8消防泵 |
12
|
3.33
|
120
|
56
|
2900
|
7
|
7.5
|
1.8
|
| XBD13.5/3.33-50×9消防泵 |
12
|
3.33
|
135
|
56
|
2900
|
7.87
|
11
|
1.8
|
| XBD15/3.33-50×10消防泵 |
12
|
3.33
|
150
|
56
|
2900
|
8.75
|
11
|
1.8
|
| XBD3/5-50×2消防泵 |
18
|
5
|
30
|
62
|
2900
|
2.37
|
3
|
1.8
|
| XBD4.5/5-50×3消防泵 |
18
|
5
|
45
|
62
|
2900
|
3.56
|
4
|
1.8
|
| XBD6/5-50×4消防泵 |
18
|
5
|
60
|
62
|
2900
|
4.75
|
5.5
|
1.8
|
| XBD7.5/5-50×5消防泵 |
18
|
5
|
75
|
62
|
2900
|
5.93
|
7.5
|
1.8
|
| XBD9/5-50×6消防泵 |
18
|
5
|
90
|
62
|
2900
|
7.12
|
7.5
|
1.8
|
| XBD10.5/5-50×7消防泵 |
18
|
5
|
105.5
|
62
|
2900
|
8.3
|
11
|
1.8
|
| XBD12/5-50×8消防泵 |
18
|
5
|
120
|
62
|
2900
|
9.49
|
11
|
1.8
|
| XBD13.5/5-50×9消防泵 |
18
|
5
|
135
|
62
|
2900
|
10.68
|
11
|
1.8
|
| XBD15/5-50×10消防泵 |
18
|
5
|
150
|
62
|
2900
|
11.87
|
15
|
1.8
|
| XBD2.4/10-80×2消防泵 |
36
|
10
|
24
|
68
|
2900
|
3.46
|
4
|
4
|
| XBD3.6/10-80×3消防泵 |
36
|
10
|
36
|
68
|
2900
|
5.19
|
5.5
|
4
|
| XBD4.8/10-80×4消防泵 |
36
|
10
|
48
|
68
|
2900
|
6.92
|
7.5
|
4
|
| XBD6/10-80×5消防泵 |
36
|
10
|
60
|
68
|
2900
|
8.67
|
11
|
4
|
| XBD7.2/10-80×6消防泵 |
36
|
10
|
72
|
68
|
2900
|
10.39
|
11
|
4
|
| XBD8.4/10-80×7消防泵 |
36
|
10
|
84
|
68
|
2900
|
12.12
|
15
|
4
|
| XBD9.6/10-80×8消防泵 |
36
|
10
|
96
|
68
|
2900
|
13.85
|
15
|
4
|
| XBD10.8/10-80×9消防泵 |
36
|
10
|
108
|
68
|
2900
|
15.59
|
18.5
|
4
|
| XBD12/10-80×10消防泵 |
36
|
10
|
120
|
68
|
2900
|
17.31
|
18.5
|
4
|
| XBD2.8/15-80×2消防泵 |
54
|
15
|
28
|
70
|
2900
|
5.88
|
7.5
|
4
|
| XBD4.2/15-80×3消防泵 |
54
|
15
|
42
|
70
|
2900
|
8.82
|
11
|
4
|
| XBD5.6/15-80×4消防泵 |
54
|
15
|
56
|
70
|
2900
|
11.76
|
15
|
4
|
| XBD7/15-80×5消防泵 |
54
|
15
|
70
|
70
|
2900
|
14.7
|
18.5
|
4
|
| XBD8.4/15-80×6消防泵 |
54
|
15
|
84
|
70
|
2900
|
17.64
|
18.5
|
4
|
| XBD9.8/15-80×7消防泵 |
54
|
15
|
98
|
70
|
2900
|
20.58
|
22
|
4
|
| XBD11.2/15-80×8消防泵 |
54
|
15
|
112
|
70
|
2900
|
23.54
|
30
|
4
|
| XBD12.6/15-80×9消防泵 |
54
|
15
|
126
|
70
|
2900
|
26.49
|
30
|
4
|
| XBD14/15-80×10消防泵 |
54
|
15
|
140
|
70
|
2900
|
29.43
|
37
|
4
|
| XBD2.8/20-100×2消防泵 |
72
|
20
|
28
|
73
|
2900
|
7.53
|
11
|
4.5
|
| XBD4.2/20-100×3消防泵 |
72
|
20
|
42
|
73
|
2900
|
11.29
|
15
|
4.5
|
| XBD5.6/20-100×4消防泵 |
72
|
20
|
56
|
73
|
2900
|
15.05
|
18.5
|
4.5
|
| XBD7/20-100×5消防泵 |
72
|
20
|
70
|
73
|
2900
|
18.81
|
22
|
4.5
|
| XBD8.4/20-100×6消防泵 |
72
|
20
|
84
|
73
|
2900
|
22.57
|
30
|
4.5
|
| XBD9.8/20-100×7消防泵 |
72
|
20
|
98
|
73
|
2900
|
26.34
|
30
|
4.5
|
| XBD11.2/20-100×8消防泵 |
72
|
20
|
112
|
73
|
2900
|
30.1
|
37
|
4.5
|
| XBD12.6/20-100×9消防泵 |
72
|
20
|
126
|
73
|
2900
|
33.9
|
37
|
4.5
|
| XBD14/20-100×10消防泵 |
72
|
20
|
140
|
73
|
2900
|
37.6
|
45
|
4.5
|
| XBD4.2/25-125×2消防泵 |
90
|
25
|
42
|
73
|
2900
|
14.1
|
18.5
|
4.3
|
| XBD6.3/25-125×3消防泵 |
90
|
25
|
63
|
73
|
2900
|
21.2
|
30
|
4.3
|
| XBD8.4/25-125×4消防泵 |
90
|
25
|
84
|
73
|
2900
|
28.2
|
37
|
4.3
|
| XBD10.5/25-125×5消防泵 |
90
|
25
|
106
|
73
|
2900
|
35.3
|
45
|
4.3
|
| XBD12.6/25-125×6消防泵 |
90
|
25
|
126
|
73
|
2900
|
40.3
|
55
|
4.3
|
| XBD14.7/25-125×7消防泵 |
90
|
25
|
147
|
73
|
2900
|
49.4
|
55
|
4.3
|
| XBD16.8/25-125×8消防泵 |
90
|
25
|
168
|
73
|
2900
|
56.4
|
75
|
4.3
|
| XBD18.9/25-125×9消防泵 |
90
|
25
|
189
|
73
|
2900
|
63.5
|
75
|
4.3
|
| XBD21/25-125×10消防泵 |
90
|
25
|
210
|
73
|
2900
|
70.6
|
90
|
4.3
|
| XBD3.8/30-125×2消防泵 |
108
|
30
|
38
|
7
|
2900
|
15.1
|
18.5
|
4.6
|
| XBD5.7/30-125×3消防泵 |
108
|
30
|
57
|
74
|
2900
|
22.7
|
30
|
4.6
|
| XBD7.6/30-125×4消防泵 |
108
|
30
|
76
|
74
|
2900
|
30.2
|
37
|
4.6
|
| XBD9.5/30-125×5消防泵 |
108
|
30
|
95
|
74
|
2900
|
37.8
|
45
|
4.6
|
| XBD11.4/30-125×6消防泵 |
108
|
30
|
114
|
74
|
2900
|
45.3
|
55
|
4.6
|
| XBD13.3/30-125×7消防泵 |
108
|
30
|
133
|
74
|
2900
|
52.9
|
55
|
4.6
|
| XBD15.2/30-125×8消防泵 |
108
|
30
|
152
|
74
|
2900
|
60.5
|
75
|
4.6
|
| XBD17.1/30-125×9消防泵 |
108
|
30
|
171
|
74
|
2900
|
68
|
75
|
4.6
|
| XBD19/30-125×10消防泵 |
108
|
30
|
190
|
74
|
2900
|
75.6
|
90
|
4.6
|
| XBD4.3/35-150×2消防泵 |
126
|
35
|
43
|
72
|
2900
|
20.5
|
30
|
4.4
|
| XBD6.5/35-150×3消防泵 |
126
|
35
|
65
|
72
|
2900
|
30.7
|
37
|
4.4
|
| XBD8.7/35-150×4消防泵 |
126
|
35
|
87
|
72
|
2900
|
40.9
|
45
|
4.4
|
| XBD10.9/35-150×5消防泵 |
126
|
35
|
109
|
72
|
2900
|
51.2
|
75
|
4.4
|
| XBD13.0/35-150×6消防泵 |
126
|
35
|
130
|
72
|
2900
|
61.4
|
75
|
4.4
|
| XBD15.2/35-150×7消防泵 |
126
|
35
|
152
|
72
|
2900
|
71.6
|
90
|
4.4
|
| XBD17.4/35-150×8消防泵 |
126
|
35
|
174
|
72
|
2900
|
81.9
|
90
|
4.4
|
| XBD19.6/35-150×9消防泵 |
126
|
35
|
196
|
72
|
2900
|
92.1
|
110
|
4.4
|
| XBD21.8/35-150×10消防泵 |
126
|
35
|
218
|
72
|
2900
|
102.4
|
132
|
4.4
|
| XBD4.1/40-150×2消防泵 |
144
|
40
|
41
|
76
|
2900
|
21.2
|
30
|
4.4
|
| XBD6.2/40-150×3消防泵 |
144
|
40
|
62
|
76
|
2900
|
32
|
37
|
4.4
|
| XBD8.3/40-150×4消防泵 |
144
|
40
|
86
|
76
|
2900
|
42.7
|
55
|
4.4
|
| XBD10.4/40-150×5消防泵 |
144
|
40
|
104
|
76
|
2900
|
53.4
|
75
|
4.4
|
| XBD12.4/40-150×6消防泵 |
144
|
40
|
124
|
76
|
2900
|
64
|
75
|
4.4
|
| XBD14.5/40-150×7消防泵 |
144
|
40
|
145
|
76
|
2900
|
74.7
|
90
|
4.4
|
| XBD16.6/40-150×8消防泵 |
144
|
40
|
166
|
76
|
2900
|
85.4
|
110
|
4.4
|
| XBD18.7/40-150×9消防泵 |
144
|
40
|
187
|
76
|
2900
|
96
|
110
|
4.4
|
| XBD20.7/40-150×10消防泵 |
144
|
40
|
207
|
76
|
2900
|
107.1
|
132
|
4.4
|
| XBD4/45-150×2消防泵 |
162
|
45
|
40
|
78
|
2900
|
22.6
|
30
|
4.5
|
| XBD6/45-150×3消防泵 |
162
|
45
|
60
|
78
|
2900
|
34
|
37
|
4.5
|
| XBD8/45-150×4消防泵 |
162
|
45
|
80
|
78
|
2900
|
45.3
|
55
|
4.5
|
| XBD10/45-150×5消防泵 |
162
|
45
|
100
|
78
|
2900
|
56.6
|
75
|
4.5
|
| XBD12/45-150×6消防泵 |
162
|
45
|
120
|
78
|
2900
|
67.9
|
75
|
4.5
|
| XBD14/45-150×7消防泵 |
162
|
45
|
140
|
78
|
2900
|
79.2
|
90
|
4.5
|
| XBD16/45-150×8消防泵 |
162
|
45
|
160
|
78
|
2900
|
90.6
|
110
|
4.5
|
| XBD18/45-150×9消防泵 |
162
|
45
|
180
|
78
|
2900
|
101.9
|
110
|
4.5
|
| XBD20/45-150×10消防泵 |
162
|
45
|
200
|
78
|
2900
|
113.2
|
132
|
4.5
|
