一、单螺杆泵性能参数（试验介质20℃清水）

标准 型号 Standard model	每100转理论流量 Theoretical flow(L)/100 revolutions	允许工作压力(MPa) Allowable max particulate size (mm)	允许大颗粒粒径(mm) Allowable max particulate size(mm)	转速流量近似成正比关系 Rotation flow is approximate to proportion	泵合理流量范围(m3/h) Rational flow range of pump(m3/h)	佳工作 转速 Optimum working rotation velocity(r/min)	配套电机 功率(KW) Power of the matching motor(kw)	吸入法兰 Pump-in flange		排出法兰 Pump-out flange		配套代号 与方式 Matching code and mode
				泵400r/min 时流量(M3/h) Flow(m3/h)when the pump is 400r/min				孔径 (mm) Orifice size (mm)	通径 (mm) Though oath (mm)	孔径 (mm) Orifice size (mm)	通径 (mm) through path (mm)	可选方式(代号) Options(code)	有以下多种配套方式 A suite of configuration available as shown as below
G15-1	1.63	0-0.6	3	0.3	0.3-0.8	400-1000	0.55-0.75	125	50	110	40	1.2.3.4. 5.	1、表示6极电机直带 Indicating the straight belt of motor with 6 steps 2、配减速箱与普通4极电机 With reducer casing and normal motor of 4 step 3、配减速箱与防暴电机 With reducer casing and rxplosion-proof motor 4、调速电机或无级变速电机直带 Straight belt of variable speed motor or stepless variable speed motor 5、配减速箱与调速电机（或无级变速电机） WIth reducer casing asd variable speed motor (or stepless variable speed motor) 6、采用皮带轮减速背包式安装 Installation of belt pulley by reducing kit 7、采用皮带轮减速旁置式安装 installation of belt pulley by side reducer 8、配减速箱与6极电机 With reducer casing and motor with 6steps 9、配减速箱与8极电机 With reducer casing and motor with 8 steps 注：客户可根据工况需要选择直立式安装单螺杆泵 Note:Customers can select vertical single screw pump as required by the behaviors
G15-2	1.63	0-12	3	0.3	0.3-0.8	400-1000	0.75-1.1	125	50	110	40
G15-3	1.63	0-18	3	0.3	0.3-0.8	400-1000	1.1-1.5	125	50	110	40
G15-4	1.63	0-2.4	3	0.3	0.3-0.8	400-1000	1.5-2.2	125	50	110	40
G25-1	6.27	0-0.6	5	1.2	1-3.4	400-900	1.1-1.5	125	50	110	40
G25-2	6.27	0-1.2	5	1.2	1-3.4	400-900	1.5-2.2	125	50	110	40
G25-1A	12.65	0-0.6	5	2.4	2-5.5	400-900	1.5-2.2	125	50	110	40
G35-1	13.11	0-0.6	6	2.7	4-6	400-900	2.2-3	145	65	145	65
G35-2	13.11	0-1.2	6	2.7	4-6	400-900	3-4	145	65	145	65
G40-1	24.91	0-0.6	8	5.0	6-8	400-800	2.2-3	145	65	145	65
G40-2	24.90	0-1.2	8	5.0	6-8	300-600	4-4.5	160	80	160	80
G40-3	24.90	0-1.8	8	4.8	6-8	300-500	5.5-7.5	160	80	160	80
G40-4	24.90	0-2.4	8	4.5	6-8	300-500	7.5-11	180	100	145	65
G50-1	49.62	0-0.6	10	10.5	8-13	300-500	4-5.5	160	80	160	80	2.3.4.5
G50-2	49.62	0-1.2	10	10.5	8-13	300-500	7.5-11	170	100	160	80
G50-3	49.62	0-1.8	10	10.0	8-13	300-500	11-15	200	125	180	100
G50-4	49.62	0-2.4	10	10.0	8-13	250-400	15-18.5	200	125	180	100
G60-1	103.91	0-0.6	11	20.0	13-20	300-450	7.5-11	170	100	160	80	2.3.5. 6.7
G60-2	103.91	0-1.2	11	20.0	13-20	300-450	11-15	170	100	160	80
G60-3	103.91	0-1.8	11	20.0	13-20	300-400	15-18.5	200	125	180	100
G60-4	103.91	0-2.4	11	19.0	13-20	300-400	18.5-22	200	125	180	100
G70-1	105.10	0-0.6	13	24.0	20-24	300-450	11-15	200	125	180	100
G70-2	105.10	0-1.2	13	24.0	20-24	250-400	15-18.5	200	125	180	100
G70-A1	105.12	0-0.6	13	30.0	24-30	300-450	11-15	210	125	210	125
G85-1	221.60	0-0.6	15	43.0	30-35	250-350	15-18.5	210	125	210	125
G85-2	177.60	0-1.2	15	35.0	28-53	250-350	18.5-22	210	125	210	125
G85-3	201.60	0-1.8	15	40.0	30-35	250-350	30-37	280	200	295	200
G85-4	198.50	0-2.4	15	39.0	25-32	200-300	37-45	280	200	295	200	2.3.5. 6.7.8
G105-1	400.43	0-0.6	18	74.0	35-50	250-350	22-30	280	200	295	200
G105-2	400.43	0-1.2	18	74.0	35-50	250-350	37-45	280	200	295	200	2.3.5. 7.8.9
G110-1	532.40	0-0.6	24	105.0	50-80	200-300	22-30	280	200	295	200
G110-2	532.40	0-1.2	24	105.0	50-80	200-300	30-37	280	200	295	200
G110-3	532.40	0-1.8	24	100.0	50-80	200-300	37-45	280	200	295	200
G110-4	530.40	0-2.4	24	98.0	45-76	180-280	45-75	280	200	295	200
G120-1	764.64	0-0.6	30	146.0	80-110	200-300	30-37	280	200	295	200
G120-2	764.64	0-1.2	30	146.0	80-110	200-300	37-45	280	200	295	200
G135-1	835.58	0-0.6	35	160.0	110-130	150-280	37-45	280	200	295	200
G135-2	835.58	0-1.2	35	160.0	110-130	150-280	55-75	280	200	295	200

二、根据泵输送介质的理化性能选择泵的材料组合

	天然橡胶 NR	丁晴橡胶 NBR	食品橡胶 FOOD-ORTENTED RUBBER	乙丙橡胶 EPDM	氟橡胶 FPM
水（含污水） Water (includng waste water)	◎	◎	●	◎	●
动、植物油 Animal oil and vegetable oil	×	◎	●	×	◎
矿物油 Mineral oil	×	●	●	×	◎
氨水 Ammonia water	×	●	●	×	×
脂肪族浓剂 Fatty solvernts	×	×	×	×	●
芳香族浓剂 Aromatic solvents	×	×	×	×	●
浓碱 Thick alkaline	●	●	●	●	●
浓硝酸 thick nitric acid	×	×	×	×	▲
冰醋酸 glacial acetic acid	×	●	●	×	●
稀硫酸 thin sulfuric acid	×	×	×	●	●
浓硫酸 thick sulfuric acid	×	×	×	▲	●
稀盐酸 thin hydrochioric acid	●	●	●	●	●
浓盐酸 thick hydrochioric acid	×	×	×	●	●
热水 Hot water	×	▲	▲	●	×
汽油 Gasoline	×	●	●	×	●
煤油 Kerosene	×	●	●	×	◎
柴油 Diesel oil	×	●	●	×	●
氯化烃 Chiorated hydrocarbon	×	×	×	×	▲
含酮类物料 Ketone containing materials	×	×	×	×	▲
含醇类物料 Alcohol containing materials	●	●	●	●	●
含脂类物料 Fat containing materials	×	×	×	●	×
含醚类物料 Easter containing materials	×	×	×	●	×
泥浆 Slurry	●	●	▲	●	▲
耐高温度 Max.temperrature resistance	70℃	90℃	90℃	180℃	130℃
耐磨性 Wear resistance	◎	●	●	◎	◎
耐老化 Aging resistance	●	●	●	◎	◎
耐臭氧 Ozene resistance	×	×	×	◎	◎
耐辐射 Radiation resistance	▲	▲	▲	▲	×
耐燃性 Fire reasistance	×	●	●	◎	×
抗蒸汽 Steam resistance	●	●	●	◎	◎

　　注：a、食品橡胶不含对人体有害的添加剂
    NOte:a.the food-oriented rubber does not contain assitives detrimental to human health　
　 　b、◎优　 ●良 ▲一般 ×不行

转子、过流部件材质 Aterials for rotor and overcurrent parts	性能用途 Performance and applications
45 HT200	防腐能力差，适用一般介质 With poor corrosion resistance, it is suitable for ordinary media.
1Cr18Ni9Ti ZG1Cr18Ni9Ti	耐一般腐钟介质 resist ordinary corrosive media
1Cr8Ni12Mo2Ti ZG1Cr18Ni12M02Ti	耐酸碱 resist acids and alkaline

三、如果介质中含有颗粒状固体或纤维物时，应开始从下表中选择适用的小规格的泵。
　　按输送介质中含有大固体颗粒直径和纤维长度选泵。
　　泵规格：
　　A、G型泵（单位：mm）
    A、G type pumps

泵规格 Pumps specification	G15	G25	G35	G40	G50	G60	G70	G85	G110	G120	G135
允许大颗粒直径 Allowable max.size of particle (m.m)	3	5	6	8	10	12	13	15	24	30	35
允许大纤维长度 Allowable max.length of fiber (mm)	40	60	80	100	120	150	160	200	280	300	520

　　B、TYG型泵（单位：mm）
B、TYG type pumps

泵规格 Pumps Specification	TYG2	TYG3	TYG4	TYG5	TYG6	TYG8	TYG10	TYG12	TYG14
允许大颗粒直径 Allowable max.size of particle (m.m)	3	4	6	8	10	13	17	20	24
允许大纤维长度 Allowable max.length of fiber (mm)	25	37	50	63	75	100	125	150	175

　　介质中固体的含量一般不超过40%，如固体为粉末微粒时含量高可达60%或更高，如水煤液等。

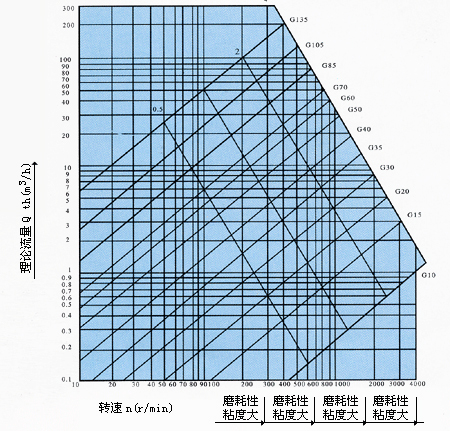

四、按泵输送不同的介质时的转速范围



五、按介质含有磨蚀性物料情况，泵所允许的高运行转速。
　　A、G型泵

泵规格 pumps specification		无磨蚀 No wear	轻磨蚀 Light wea	中等磨蚀 Moderrate wear	严重磨蚀 Serious wear
G15	nmax(r/min)	2570	1290	720	385
	Qmax(m3/h)	2.15	1.08	0.6	0.32
G25	nmax(r/min)	1575	780	550	275
	Qmax(m3/h)	5.46	2.7	1.91	0.95
G35	nmax(r/min)	1250	720	520	265
	Qmax(m3/h)	8.77	5.05	3.65	1.86
G40	nmax(r/min)	1035	685	490	255
	Qmax(m3/h)	15.41	10.2	7.29	3.8
G50	nmax(r/min)	880	610	440	245
	Qmax(m3/h)	24.68	17.11	12.34	6.87
G60	nmax(r/min)	755	555	385	230
	Qmax(m3/h)	38.23	28.11	19.5	11.65
G70	nmax(r/min)	725	550	380	220
	Qmax(m3/h)	42.87	32.53	22.47	13.01
G85	nmax(r/min)	635	530	355	215
	Qmax(m3/h)	71.75	59.89	40.11	24.29
G110	nmax(r/min)	500	460	310	180
	Qmax(m3/h)	146.93	135.18	91.1	52.9
G120	nmax(r/min)	450	395	260	160
	Qmax(m3/h)	195.34	171.47	112.86	69.46
G135	nmax(r/min)	435	380	250	150
	Qmax(m3/h)	218.09	190.52	125.34	75.2

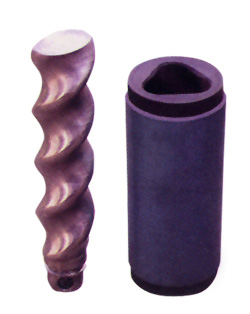

　　TYG型转定子：
　　
　　B、TYG型泵

泵规格 pumps specification		无磨蚀 NO wear	轻磨蚀 Light wear	中等磨蚀 Moderate wear	严重磨蚀 Serious wear
TYG2	nmax(r/min)	3000	1600	890	475
	Qmax(m3/h)	3.66	1.95	1.09	0.58
TYG3	nmax(r/min)	2110	1060	740	370
	Qmax(m3/h)	8.82	4.43	3.09	1.55
TYG4	nmax(r/min)	1580	950	665	355
	Qmax(m3/h)	15.77	9.48	6.64	3.54
TYG5	nmax(r/min)	1270	890	635	350
	Qmax(m3/h)	24.87	17.43	12.43	6.85
TYG6	nmax(r/min)	1190	830	595	330
	Qmax(m3/h)	40.5	28.25	20.25	11.23
TYG8	nmax(r/min)	935	695	485	275
	Qmax(m3/h)	75.32	55.99	39.07	22.15
TYG10	nmax(r/min)	780	610	415	245
	Qmax(m3/h)	122.62	95.89	65.24	38.51
TYG12	nmax(r/min)	680	595	390	240
	Qmax(m3/h)	185.14	162	106.18	65.34
TYG14	nmax(r/min)	600	540	340	215
	Qmax(m3/h)	259.2	233.28	146.88	92.88

　　注：1、表列流量Qmax系统p=0时，相应转速的理论值。
　　　　2、各类含磨蚀性物料介质举例：
　　　　A、无磨蚀介质：淡水、油、浆汁、甘油、血液、肥皂水等；
　　　　B、轻磨蚀介质：软质泥浆，含水95%以上的污泥，如活性污泥水，精糖废液，农畜屎尿，工业废等；
　　　　C、中等磨蚀介质：含有固体物料的泥浆，含水85%以上的泥浆，如涂料，糖蜜，研削液，石膏泥浆等；
　　　　D、严重磨蚀介质：水煤浆，含有磨蚀性物质的浆液，含水率50%以上的污泥，如研磨液，温泉泥，PVC浆料
　　　　　，粘土，脱水占结剂等。
　　　　D、输送介质的粘度也是选泵需要的一个因素，泵的运行转速随着介质的粘度而降低，若粘度达到150000
　　　　　mpa以上时，一般结构的泵无法吸入，则必须增设喂料器等特殊设计。 　　

六 按泵输送介质粘度的合适转速（粘度单位：mpa.s）
　　A、G型

泵规格 pumps specification		1～1500	1500～3000	3000～10000	10000～25000	25000～50000	50000～100000	100000～150000	150000以上
G15	nmax(r/min)	1685	1265	560	420	280	60	30
	Qmax(m3/h)	1.41	1.06	0.47	0.35	0.23	0.05	0.025
G25	nmax(r/min)	1110	870	380	280	200	50	25
	Qmax(m3/h)	3.85	3.01	1.32	0.97	0.69	0.17	0.087
G35	nmax(r/min)	1030	845	350	260	185	50	25
	Qmax(m3/h)	7.23	5.93	2.46	1.82	1.3	0.35	0.175
G40	nmax(r/min)	900	700	325	250	175	50	25
	Qmax(m3/h)	12.56	9.77	4.54	3.49	2.44	0.698	0.349
G50	nmax(r/min)	745	620	300	225	150	50	25
	Qmax(m3/h)	20.89	17.39	8.41	6.31	4.21	1.4	0.7
G60	nmax(r/min)	660	565	300	225	150	50	25
	Qmax(m3/h)	33.42	28.61	15.19	11.39	7.6	2.53	1.266
G70	nmax(r/min)	635	540	300	225	150	50	25
	Qmax(m3/h)	37.55	29.57	17.74	13.31	8.87	2.96	1.48
G85	nmax(r/min)	575	500	300	225	150	50	25
	Qmax(m3/h)	64.97	56.5	33.9	25.42	16.95	5.65	2.82
G110	nmax(r/min)	520	450	300	225	150	50	25
	Qmax(m3/h)	152.81	132.24	88.16	66.12	44.08	14.69	7.35
G120	nmax(r/min)	450	400	300	225	150	50	25
	Qmax(m3/h)	195.34	173.64	130.23	97.67	65.11	21.7	10.85
G135	nmax(r/min)	410	365	300	225	150	50	25
	Qmax(m3/h)	203.53	181.19	148.93	111.69	74.46	24.82	12.41

　　B、TYG型泵

泵规格 pumps specification		1～1500	1500～3000	3000～10000	10000～25000	25000～50000	50000～100000	100000～150000	150000以上
TYG2	nmax(r/min)	1800	1350	600	450	300	60	30
	Qmax(m3/h)	2.2	1.65	0.73	0.55	0.366	0.073	0.037
TYG3	nmax(r/min)	1250	980	420	310	220	50	25
	Qmax(m3/h)	5.23	4.1	1.76	1.3	0.92	0.21	0.1
TYG4	nmax(r/min)	1100	900	375	275	200	50	25
	Qmax(m3/h)	10.98	8.89	3.74	2.75	2	0.5	0.25
TYG5	nmax(r/min)	960	745	345	265	185	50	25
	Qmax(m3/h)	18.8	14.59	6.76	5.19	3.62	0.98	0.49
TYG6	nmax(r/min)	830	690	330	250	165	50	25
	Qmax(m3/h)	28.28	23.48	11.23	8.51	5.62	1.7	0.85
TYG8	nmax(r/min)	675	575	310	240	160	50	25
	Qmax(m3/h)	54.37	46.32	24.97	19.33	12.89	4.03	2.01
TYG10	nmax(r/min)	610	530	300	225	150	50	25
	Qmax(m3/h)	95.89	83.32	47.16	35.37	23.58	7.86	3.93
TYG12	nmax(r/min)	525	450	300	225	150	50	25
	Qmax(m3/h)	142.94	122.52	81.68	61.26	40.84	13.61	6.81
TYG14	nmax(r/min)	495	430	300	225	150	50	25
	Qmax(m3/h)	213.84	185.76	129.6	97.2	64.8	21.6	10.8

　　注：1、表列粘度是以牛顿液体为准的，对于浆液和乳胶应取其沉静状态时粘度的平均值。
　　　　2、表列流量Qmax系泵压p=0时，相应转nmax的理论值。
　　　　3、粘度超过150000mpa.s的介质，泵需要特殊设计。
　　根据以上表格、选定适合的泵，择其大规格者，再按输送压力要求确定泵的级数请参看下表。

七、泵输送不同介质时每级允许的增压

泵规格 pump sepcification	介质含磨蚀物情况 Media with abrasives
	无磨蚀 NO wear	轻磨蚀 Low wear	中等磨蚀 Moderate wear	严重磨蚀 serious wear
G15	0.45	0.4	0.3	0.2
G25～135	0.6	0.5	0.35	0.2
TYG2	0.55	0.5	0.35	0.25
TYG3～14	0.75	0.6	0.4	0.25

后，根据输送介质的理论性质考虑泵的配套功率（下表）

八、泵输送粘滞性介质所需功率倍数

粘度(mpa) Viscosity(mpa)	0～10000	10000～25000	25000～50000	50000～100000	100000～150000	150000以上
功率倍数 Multitude of power	1.0	1.05	1.1	1.2	1.25	特殊设计 Special design

备注：确定以上参数后，再按下表确定轴封和泵部材料组合

九、轴封和泵部材料组合

轴 封 shaft seal	P-软添料密封。结构简单，有自润性，适用于重油，化工原料洗涤剂及有杂质的介质。 p-Soft packing seal, which is simply constructed and self-lubricating, suitable for heavy oil,chemicalraw matericals,detergents asd media with foreign matters. Q-带水环填料密封，外接润滑液，可调整，适用于涂料，泥浆等高粘度低渗透性介质。 Q-packing seal with water ring .which connextsexternally to lubricant,and is asjustable asd suitable for media with high viscosity and low permeability such as paints and slurry. V-单端面机械密封，一般适用于本身有自润性，不含杂质的各种粘度介质，如原油，种化工原料等，寿命较长，密封可靠。 V-single end mechanical seal ,normally applying to media with various levels of viscosity which are self-lubricating, free of foreign matters ,such as crude oil ,various chemical raw matericals,it enjoys along lifecycle and reliable seal. 2V-双端面机械密封，适用于介质本身有自润性差，有毒，易燃易爆，易挥发，含有磨耗性颗粒及气体，要求严格“零泄漏”密封。 2V-double-end mechanical seal suitable for media which are self-lubricating ,toxic ,flammable explosive volatile, and contain abrasive particulates and gases, and require "zero leak"seal.
材 料 组 合 Material composition	代号 codes	转子 Rotors	定子内衬 Liner for stators	过流部件 Overcurrent parts
	M101	45	天然橡胶 Natual rubber	45、HT200
	M102	1Gr18Ni9Ti	天然橡胶 Natual rubber	1Cr18Ni9Ti、ZG1CR18Ni9Ti
	M103	45	丁腈橡胶 Paracril	45、HT200
	M104	1Gr18Ni9Ti	丁腈橡胶 Paracril	1Cr18Ni9Ti、ZG1CR18Ni9Ti
	M105	1Gr18Ni9Ti	食品橡胶 Food-oriented rubber	1Cr18Ni9Ti、ZG1CR18Ni9Ti
	M106	1Gr18Ni9Ti	氯磺化聚乙烯胶 sulfochlorinated polyethyene rubber	1Cr18Ni9Ti、ZG1CR18Ni9Ti
	M107	1Gr18Ni12Mo2Ti	氯磺化聚乙烯胶 sulfochlorinated polyethyiene rubber	1Cr18Ni12Mo2Ti、ZG1CR18Ni12Mo2Ti
	M108	45	乙丙橡胶 EPDM	45、HT200
	M109	1Gr18Ni9Ti	乙丙橡胶 EPDM	1Cr18Ni9Ti、ZG1CR18Ni9Ti
	M110	1Gr18Ni9Ti	氟橡胶 fLUORUBBER	1Cr18Ni9Ti、ZG1CR18Ni9Ti
	M111	1Gr18Ni12Mo2Ti	氟橡胶 Fluorubber	1Cr18Ni12Mo2Ti、ZG1CR18Ni12Mo2Ti
	注：食品橡胶不含对人体有害的添加剂 Note;The food-oriented rubber does not contain assitives detrimental to human health
