【ZCQ型自吸式磁力泵】产品简介:
ZCQ型自吸式磁力泵是根据众用户的要求,在CQ型磁力泵的基础上吸取国外新技术,并经过本公司工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。

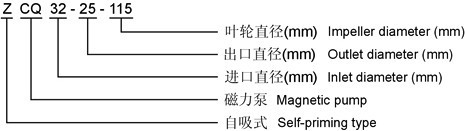

【ZCQ型自吸式磁力泵】型号意义:
【ZCQ型自吸式磁力泵】工作原理:
ZCQ型自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
【ZCQ型自吸式磁力泵】主要特点:
ZCQ型自吸式磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4米。
【ZCQ型自吸式磁力泵】产品用途:
ZCQ型自吸式磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。因此,它是有广泛的用途,我们真诚地向用户推荐这种产品。

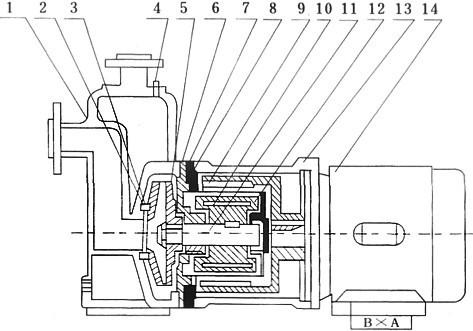

【ZCQ型自吸式磁力泵】结构图:
1 |
泵体 |
|
2 |
静环 |
|
3 |
动环 |
|
4 |
加水螺栓 |
|
5 |
叶轮 |
|
6 |
密封圈 |
|
7 |
隔板 |
|
8 |
隔离板 |
|
9 |
外磁钢总成 |
|
10 |
内磁钢总成 |
|
11 |
泵轴 |
|
12 |
轴套 |
|
13 |
联接架 |
|
14 |
电机 |
型 号 |
口径 |
扬程 |
流量 |
电机功率 |
转速 |
电压 |
自吸性能 |
|
进口 |
出口 |
|||||||
ZCQ20-16-100 |
20 |
16 |
12 |
50 |
0.37 |
2900 |
380 |
4 |
ZCQ25-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ32-25-145 |
32 |
25 |
25 |
110 |
1.1 |
2900 |
380 |
4 |
ZCQ40-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2900 |
380 |
4 |
ZCQ40-32-160 |
40 |
32 |
32 |
200 |
4 |
2900 |
380 |
4 |
ZCQ50-40-145 |
50 |
40 |
25 |
240 |
4 |
2900 |
380 |
4 |
ZCQ50-40-160 |
50 |
40 |
32 |
220 |
4 |
2900 |
380 |
4 |
ZCQ65-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2900 |
380 |
4 |
ZCQ65-50-160 |
65 |
50 |
32 |
450 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-125 |
80 |
65 |
32 |
850 |
7.5 |
2900 |
380 |
4 |
ZCQ80-65-160 |
80 |
65 |
32 |
850 |
15 |
2900 |
380 |
4 |
ZCQ80-50-200 |
80 |
50 |
50 |
850 |
22 |
2900 |
380 |
4 |
ZCQ80-50-250 |
80 |
50 |
80 |
850 |
37 |
2900 |
380 |
4 |
ZCQ100-80-160 |
100 |
80 |
32 |
1667 |
22 |
2900 |
380 |
4 |
ZCQ100-65-200 |
100 |
65 |
50 |
1667 |
37 |
2900 |
380 |
4 |
ZCQ100-65-250 |
100 |
65 |
80 |
1667 |
55 |
2900 |
380 |
4 |
注:泵体材质:304不锈钢 |

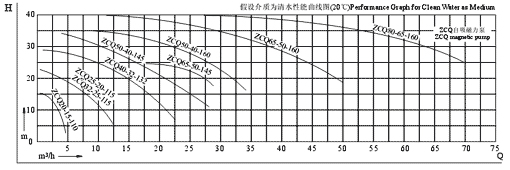

【ZCQ型自吸式磁力泵】性能曲线图:

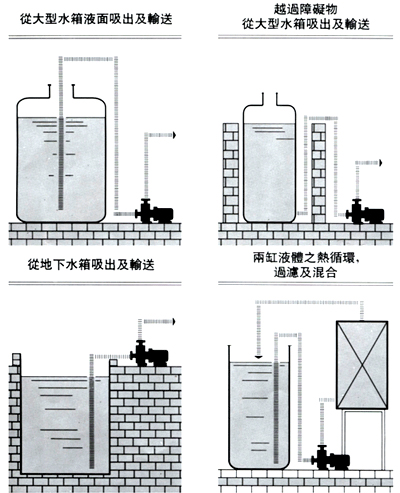

【ZCQ型自吸式磁力泵】安装示意图:

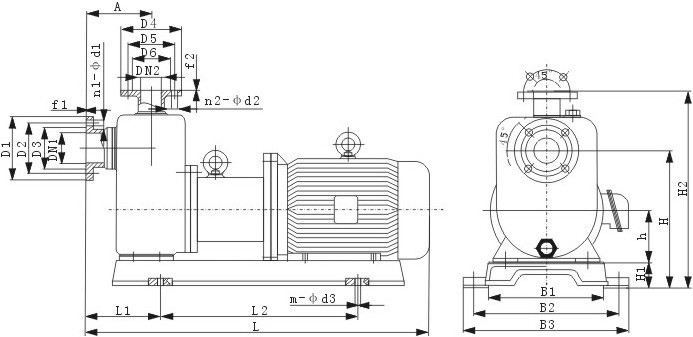

【ZCQ型自吸式磁力泵】安装尺寸图:
型号 |
A |
B1 |
B2 |
B3 |
h |
H |
H1 |
H2 |
L |
L1 |
L2 |
m-Φd |
ZCQ20-16-100 |
90 |
150 |
198 |
225 |
60 |
225 |
54 |
315 |
410 |
90 |
210 |
4--Φ18 |
ZCQ25-20-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-115 |
100 |
180 |
250 |
280 |
80 |
240 |
60 |
350 |
550 |
120 |
285 |
4--Φ12 |
ZCQ32-25-145 |
105 |
180 |
250 |
280 |
80 |
255 |
60 |
360 |
555 |
130 |
285 |
4--Φ12 |
ZCQ40-32-132 |
105 |
200 |
270 |
310 |
90 |
265 |
60 |
375 |
610 |
130 |
350 |
4--Φ14 |
ZCQ40-32-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-145 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ50-40-160 |
115 |
260 |
320 |
360 |
112 |
295 |
60 |
420 |
685 |
170 |
305 |
4--Φ14 |
ZCQ65-50-145 |
145 |
280 |
345 |
390 |
132 |
315 |
60 |
440 |
760 |
210 |
360 |
4--Φ16 |
ZCQ65-50-160 |
150 |
280 |
345 |
390 |
132 |
345 |
60 |
475 |
775 |
185 |
360 |
4--Φ16 |
ZCQ80-65-125 |
170 |
280 |
345 |
390 |
132 |
446 |
60 |
510 |
80 |
220 |
360 |
4--Φ16 |
ZCQ80-65-160 |
180 |
350 |
420 |
470 |
160 |
480 |
100 |
650 |
1000 |
270 |
390 |
4--Φ18 |
【ZCQ型自吸式磁力泵】安装使用:
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,后关闭吸入管阀门。
【ZCQ型自吸式磁力泵】使用注意事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
【ZCQ型自吸式磁力泵】故障原因及排除方法:
故障形式 |
产生原因 |
排除方法 |
自吸式磁力泵不出水 |
1.水泵反转 2.吸入管路漏气 3.泵体内未回储液或储液不足 4.电压太高,启动时内外磁打滑 5.吸程太高或吸入管路太长 |
改变电机接线 杜绝漏气 增加泵内储液量 调正电压 降低吸程或缩短管路 |
自吸式磁力泵出水不足 |
1.吸入管径太小 2.叶轮流道阻塞 3.扬程过高 4.转速太低 |
调换进水管 清洗叶轮 开大出水阀 恢复额定转速 |
自吸式磁力泵扬程过低 |
1.流量过大 2.转速太低 |
关小出水阀 恢复额转速 |
自吸式磁力泵噪音太大 |
1.轴严重磨损 2.轴套严重磨损 3.驱动磁钢杯与隔离套接触 |
更换泵轴 更换轴套 拆除泵头重新组装 |
自吸式磁力泵漏液 |
O型密封圈损坏 |
更换O型密封圈 |
