CQ系列不锈钢磁力泵（螺纹连接）安装尺寸图

点击次数：1026 发布时间：2017/8/3 9:16:18

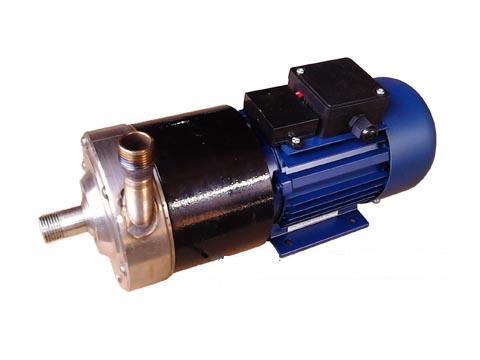

【CQ型磁力驱动泵】产品简介：

CQ型不锈钢磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺先进,具有全密封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的先进水平。磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

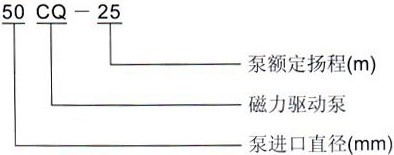

【CQ型磁力驱动泵】型号意义：

【CQ型磁力驱动泵】产品特点：

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷，不锈钢等作为制造材料，因此它具有良好的抗腐蚀性能，并可以使被输送介质免受污染。
过流部件彩不锈钢、高密度碳、高纯氧化铝陶瓷、填充聚四氟乙烯等耐腐蚀材料制造，加上无泄漏密封结构设计，确保化学流体的安全输送。
泵的高效率达到50-55%，泵的设计过程是充分考虑了节能。
结构简单，主要部件模块化，以便于简便快速成的拆卸和检查。易损件可单独更换。

【CQ型磁力驱动泵】材质种类：

（1）工程塑料泵（增强聚丙烯）型号有：8CQ—2、10CQ—3、14CQ—5、16CQ—8、20CQ—12、32CQ—15、40CQ—20、50CQ—25、50CQ—32、65CQ—32。
（2）不锈钢泵(1Cr18Ni9Ti)型号有：16CQ—8、20CQ—12、32CQ—15、32CQ—25、40CQ—20，40CQ—32、50CQ—25，50CQ—32，50CQ—50，65CQ—25，65CQ—32、80CQ—35、80CQ—50、100CQ—35、100CQ—50、125CQ—20、125CQ—32、150CQ—20、150CQ—32。

【CQ型磁力驱动泵】产品用途：

磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类，稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。

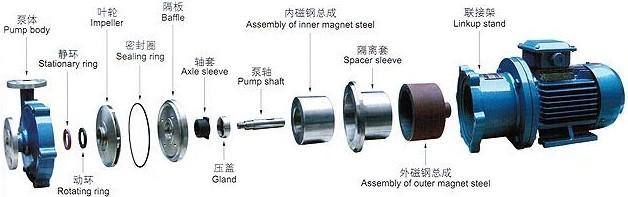

【CQ型磁力驱动泵】结构爆炸图：

注：泵体材质：304不锈钢；动环材质：填充四氟；静环材质：陶瓷；叶轮：304不锈钢；密封圈：橡胶；隔板：304不锈钢；轴套：填充四氟；压盖:304不锈钢；泵轴:304不锈钢；内磁钢总成:304不锈钢+磁铁；隔离套:304不锈钢；外磁钢总成：铸钢+磁铁

【CQ型磁力驱动泵】性能参数：

型号	口径		流量 (L/min)	扬程 (m)	电机功率 (kw)	转速 (r/min)	电压 (V)	重量 (kg)	材质
型号	进口(mm)	出口(mm)	流量 (L/min)	扬程 (m)	电机功率 (kw)	转速 (r/min)	电压 (V)	重量 (kg)	材质
8CQ-1.2	8	6	15	1.2	0.01	2800	220		304 不锈钢
10CQ-3	10	8	19	3	0.01	2800	220
14CQ-5	14	10	20	5	0.038	2800	220
16CQ-8	16	12	25	8	0.18	2800	220/380	13
20CQ-12	20	14	50	12	0.37	2800	220/380	15/27
25CQ-15	25	20	110	15	1.1	2800	380	35/53
32CQ-15	32	25	110	15	1.1	2800	380	37/55
32CQ-25	32	25	110	25	1.1	2800	380	40/57
40CQ-20	40	32	180	20	2.2	2800	380	54/72
40CQ-32	40	32	200	32	4	2800	380	83/105
50CQ-25	50	40	240	25	4	2800	380	83/105
50CQ-32	50	40	220	32	4	2800	380	83/105
50CQ-50	50	40	130	50	5.5	2800	380	115/135
65CQ-25	65	50	280	25	5.5	2800	380	113/133
65CQ-35	65	50	450	35	7.5	2800	380	121/155
80CQ-35	80	65	850	35	11	2800	380
80CQ-50	80	65	850	50	15	2800	380
注：表中16CQ-8---100CQ-50都可配防爆电机

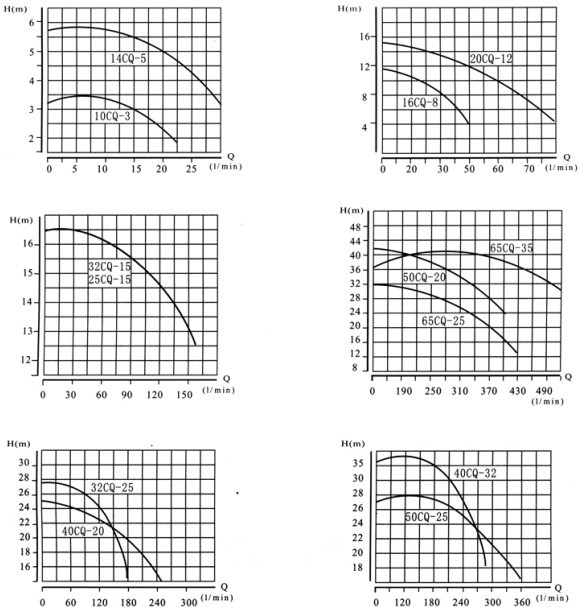

【CQ型磁力驱动泵】性能曲线图：

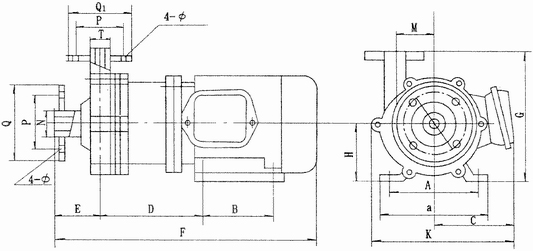

【CQ型磁力驱动泵】安装尺寸图：

型号	A	B	C	D	E	F	G	H	J	a	K	M	N	机座螺孔	P	P1	Q	Q1	φ	φ1
8CQ-1.2	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
10CQ-3	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6
14CQ-5	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16CQ-8	90	70	80	125	55	320	160	65	18	115	140	40	22	φ11
20CQ-12	100	80	105	130	59.5	340	160	73	18	130	160	65	26	φ12
25CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	75	65	100	90	12	10	法兰连接
32CQ-15	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	90	75	120	100	12	10
32CQ-25	125	100	140	189.5	67.5	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40CQ-20	140	120	155	235	75	545	220	100		180	290	78.5		φ12	100	90	130	120	14	14
40CQ-32	190	140	190	271	80	620	260	112		245	336	91		φ12	100	90	130	120	14	14
50CQ-25	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
50CQ-40	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65CQ-25	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65CQ-35	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80CQ-35	254	210				890		160						φ12					14	14
80CQ-50	254	210				890		160						φ12					14	14

【CQ型磁力驱动泵】安装与使用：

1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。

【CQ型磁力驱动泵】使用注意事项：

1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃，金属泵的使用温度〈100℃，辅送吸入压力不大于0.2MPa，大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5〜2mm时，应更换轴承和轴向动环。

【CQ型磁力驱动泵】故障原因及排除方法：

故障形式	产生原因	排除方法
泵不出水	水泵反转逬水管道漏气泵腔蓄水太少电压太高，启动时联轴器打滑吸程太高	改变电机接线社绝漏气增加蓄水量调正电压降低泵安装位置
流量不足	吸入管径太小叶轮流道阻塞扬程过高转速太低	调换进水管清洗叶轮开大出水阀恢夏额定转速
扬程过低	流量过大转速太低	关小出水阀恢复额定转速
矂音太大	轴严重磨损轴套严重磨损驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	0型密封圏损坏	更换0型密封圏

【CQ型磁力驱动泵】材料耐腐蚀性能（供参考）

介质名称

浓度

聚丙烯

浓度

A B C

浓度

不锈钢

浓度

陶瓷

25℃

50℃

20℃

60℃

25℃

50℃

25℃

50℃

硫酸

√

＜30

√

＜5

√

硝酸

√

○

√

盐酸

√

＜38

√

氢氟酸

√

0~100

醋酸

＜80

√

＜20

√

○

＜20

√

氢氧化钠

100

√

○

重铭酸钾

√

40~60

10~20

溴水

○

乙醇

√

○

＜50

√

丙酮

√

○

四氯乙烷

○

氟利昂22

√

○

漂白液

CL13%

√

CL12.5%

○

CL12.5%

电镀液

√

○

照相液

√

符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。
