【ZX型自吸离心泵(自吸清水泵)】产品概述：
ZX型自吸离心泵(自吸清水泵)，（简称自吸泵）是扬子江泵业公司生产的是根据国内外有关技术资料经吸收，消化，改进后研制而成的节能泵类产品，该泵属自吸式离心泵，它具有结构紧凑，操作方便，运行方便，维护容易，效率高，寿命长，并有较强的自吸能力等优点。管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，因此简化了管路系统，又改善了劳动条件。
ZX型自吸离心泵(自吸清水泵)在工农业生产、抢险救助，如排涝、救火中作为应急泵使用效能更为突出。 ZX型自吸泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°E，温度低于80℃物理及化学性质类似清水的其它液体。

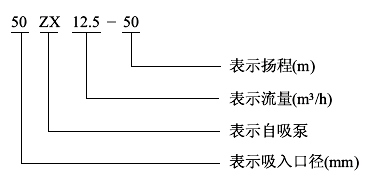

【ZX型自吸离心泵(自吸清水泵)】型号意义：
【ZX型自吸离心泵(自吸清水泵)】产品用途：
ZX型自吸泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料（介质粘度≤100厘珀、含固量可达30%以下）。
装上摇臂式喷头，又可将水冲到空中后，散成细小雨滴进行喷雾，是农药、苗圃、果园、茶园的良好机具。
可和任何型号、规格的压滤机配套使用，将浆料送给滤机进行压滤的理想配套泵种。
【ZX型自吸离心泵(自吸清水泵)】结构图：
|
序号 |
部件名称 |
序号 |
部件名称 |
|
|
1 |
进口接管 |
5 |
叶轮 |
|
|
2 |
进口单向阀 |
6 |
机械密封 |
|
|
3 |
出水接管 |
7 |
轴承座 |
|
|
4 |
泵体 |
8 |
泵轴 |
【ZX型自吸离心泵(自吸清水泵)】使用范围：
流 量：3.2～550m3/h
扬 程：12～80m
电机功率：0.75～132kw
口 径：25～300mm
吸 程：5～6.5m
【ZX型自吸离心泵(自吸清水泵)】性能参数：
|
型号 |
流量Q |
扬程 |
吸程 |
转速 |
自吸性能 |
功率(Kw) |
||
|
(m 3 /h) |
(L/s) |
轴功率 |
电机功率 |
|||||
|
25ZX3.2-20 |
3.2 |
0.9 |
20 |
6.5 |
2900 |
1.9 |
0.46 |
1.1 |
|
25ZX3.2-32 |
3.2 |
0.9 |
32 |
6.5 |
2900 |
1.8 |
0.8 |
1.5 |
|
40ZX6.3-20 |
6.3 |
1.8 |
20 |
6.5 |
2900 |
1.9 |
0.87 |
1.5 |
|
40ZX10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX15-12 |
15 |
4.2 |
12 |
6.5 |
2900 |
2.4 |
1.1 |
1.5 |
|
50ZX18-20 |
18 |
5 |
20 |
6.5 |
2900 |
1.9 |
1.8 |
2.2 |
|
50ZX12.5-32 |
12.5 |
3.5 |
32 |
6.5 |
2900 |
1.5 |
2.1 |
3 |
|
50ZX20-30 |
20 |
5.6 |
30 |
6.5 |
2900 |
1.5 |
2.6 |
4 |
|
50ZX14-35 |
14 |
3.9 |
35 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX10-40 |
10 |
2.8 |
40 |
6.5 |
2900 |
1.5 |
2.7 |
4 |
|
50ZX12.5-50 |
12.5 |
3.5 |
50 |
6.5 |
2900 |
1.4 |
4.3 |
5.5 |
|
50ZXZX15-60 |
15 |
4.2 |
60 |
6.5 |
2900 |
1.3 |
6.2 |
7.5 |
|
50ZX20-7.5 |
20 |
5.6 |
7.5 |
6.5 |
2900 |
1.3 |
9.8 |
11 |
|
65ZX30-15 |
30 |
8.3 |
15 |
6.5 |
2900 |
2 |
1.9 |
3 |
|
65ZX25-32 |
25 |
6.9 |
32 |
6 |
2900 |
1.5 |
4.4 |
5.5 |
|
80ZX35-13 |
35 |
9.7 |
13 |
6 |
2900 |
3.4 |
1.9 |
3 |
|
80ZX43-17 |
43 |
12 |
17 |
6 |
2900 |
1.8 |
3.1 |
4 |
|
80ZX40-22 |
40 |
11.1 |
22 |
6 |
2900 |
1.9 |
4.4 |
5.5 |
|
80ZX50-25 |
50 |
13.9 |
25 |
6 |
2900 |
1.5 |
5.2 |
7.5 |
|
80ZX50-32 |
50 |
13.9 |
32 |
6 |
2900 |
1.5 |
6.8 |
7.5 |
|
80ZX60-55 |
60 |
16.7 |
55 |
6 |
2900 |
1.5 |
15 |
18.5 |
|
80ZX60-70 |
60 |
16.7 |
70 |
6 |
2900 |
1.2 |
20.1 |
22 |
|
100ZX100-20 |
100 |
27.8 |
20 |
6 |
2900 |
1.8 |
7.8 |
11 |
|
100ZX100-40 |
100 |
27.8 |
40 |
6 |
2900 |
1.8 |
16.3 |
22 |
|
100ZX100-65 |
100 |
27.8 |
65 |
6 |
2900 |
1.8 |
27.7 |
30 |
|
100ZX70-75 |
70 |
19.4 |
75 |
6 |
2900 |
1.8 |
24.3 |
30 |
|
150ZX170-55 |
170 |
47.2 |
55 |
5 |
2900 |
1.8 |
39.2 |
45 |
|
150ZX170-65 |
170 |
47.2 |
65 |
5 |
2900 |
1.3 |
46.3 |
55 |
|
150ZX160-80 |
160 |
44.4 |
80 |
5 |
2900 |
1.2 |
53.6 |
55 |
|
200ZX400-32 |
400 |
111.1 |
32 |
5 |
1450 |
2 |
52.1 |
55 |
|
200ZX280-63 |
280 |
77.8 |
63 |
5 |
1450 |
1.5 |
73.9 |
90 |
|
200ZX350-65 |
350 |
97.2 |
65 |
5 |
1450 |
1.5 |
97.2 |
110 |
|
250ZX550-32 |
550 |
152.8 |
32 |
5 |
1450 |
2 |
72.3 |
75 |
|
250ZX400-50 |
400 |
111.1 |
50 |
5 |
1450 |
2 |
80 |
90 |
|
250ZX450-55 |
450 |
125 |
55 |
5 |
1450 |
2 |
102.1 |
110 |
|
250ZX400-75 |
400 |
111.1 |
75 |
5 |
1450 |
1.5 |
125.6 |
132 |
|
300ZX600-32 |
600 |
166.7 |
32 |
5 |
1450 |
2 |
79.2 |
90 |
|
300ZX500-50 |
500 |
138.9 |
50 |
5 |
1450 |
2 |
104.6 |
110 |
|
300ZX550-55 |
550 |
152.8 |
55 |
5 |
1450 |
2 |
117.6 |
132 |
【ZX型自吸离心泵(自吸清水泵)】故障原因及排除方法：
|
故障现象 |
原因分析 |
排除方法 |
|
ZX自吸泵不出水 |
1.泵壳内未加储液或储液不足 |
1.加足储液 |
|
ZX自吸泵杂音和振动较大 |
1.底脚不稳 |
1.加固 |
|
ZX自吸泵出水量不足 |
1.叶轮流道与吸入管被堵塞 |
1.排除堵塞物 |
|
ZX自吸泵轴功率消耗过大 |
1.流量过大 |
1.升高出口压力 |
